PCBA 加工：电子制造领域的核心支撑与技术演进

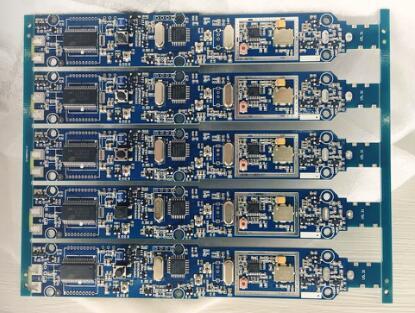

PCBA 加工作为电子设备生产的关键环节，直接决定了终端产品的性能、稳定性与使用寿命。从消费电子中的智能手机、笔记本电脑，到工业控制领域的传感器、自动化设备，再到医疗设备、汽车电子等高精度应用场景，几乎所有具备电路功能的产品都依赖 PCBA 加工实现核心功能模块的集成。在现代制造业向智能化、微型化转型的过程中，PCBA 加工技术的创新与升级，已成为推动电子产业高质量发展的重要动力。

PCBA 加工全流程涵盖多个精密环节，每个步骤的工艺控制都对最终产品质量产生关键影响。首先是 PCB 基材的选择与预处理，需根据产品应用场景确定基材的材质、厚度、耐热性等参数，同时通过清洗、烘干等工序去除基材表面的杂质与水分，为后续工序奠定基础。随后进入 solder paste 印刷环节，该环节需借助高精度钢网将焊膏均匀涂抹在 PCB 的焊盘上，钢网的开孔精度、焊膏的粘度与成分配比，以及印刷设备的压力、速度控制，均需严格符合工艺标准，否则易导致虚焊、连焊等问题。

元件贴装是 PCBA 加工中自动化程度较高的环节，主要依赖表面贴装技术（SMT）实现。贴装设备通过视觉识别系统精准定位 PCB 上的焊盘与电子元件，再以极高的速度与精度将元件放置在预设位置。这一环节对设备的稳定性、视觉识别系统的分辨率，以及元件的封装精度均有严苛要求，尤其是在处理 01005 等微型封装元件时，任何微小的偏差都可能导致元件贴装失效。

回流焊工序是实现电子元件与 PCB 稳定连接的核心步骤，其通过精准控制温度曲线，使焊膏经历融化、润湿、冷却固化等过程，最终形成可靠的焊点。不同类型的焊膏（如无铅焊膏、有铅焊膏）需匹配特定的温度曲线，升温速率、恒温时间、峰值温度等参数的设定，需结合 PCB 的材质、元件的耐热性能综合考量。若温度曲线设置不当，可能出现焊膏未充分融化导致的虚焊，或温度过高造成元件损坏、PCB 变形等问题，因此回流焊设备的温度控制精度通常需达到 ±1℃以内。

焊接完成后，PCBA 需经过严格的检测工序，以排查生产过程中可能出现的缺陷。常见的检测方式包括人工目视检测、自动光学检测（AOI）、X 射线检测（X-Ray）与功能测试（ICT/FCT）。人工目视检测主要针对明显的外观缺陷，如元件错装、漏装、焊点溢锡等；AOI 通过光学成像技术对 PCB 表面进行全面扫描，可快速识别微小的焊点缺陷与元件偏移；X-Ray 则适用于检测 BGA、CSP 等底部有焊点的元件，能够穿透元件封装观察内部焊点的质量；功能测试则通过模拟实际工作环境，检测 PCBA 的电路功能是否正常，确保其满足设计要求。

随着电子设备向微型化、高集成化方向发展，PCBA 加工技术也在不断突破创新。一方面，高密度互联（HDI）PCB 的应用日益广泛，其通过增加布线层数、缩小线宽线距，实现了更高的元件集成度，这要求 PCBA 加工在焊膏印刷、元件贴装等环节具备更高的精度控制能力；另一方面，柔性 PCB（FPC）的加工需求不断增长，由于 FPC 材质柔软、易变形，传统的刚性 PCB 加工工艺已无法满足需求，因此行业内逐渐开发出针对 FPC 的专用贴装设备、回流焊夹具与检测方案，以确保加工过程中 FPC 的稳定性与产品质量。

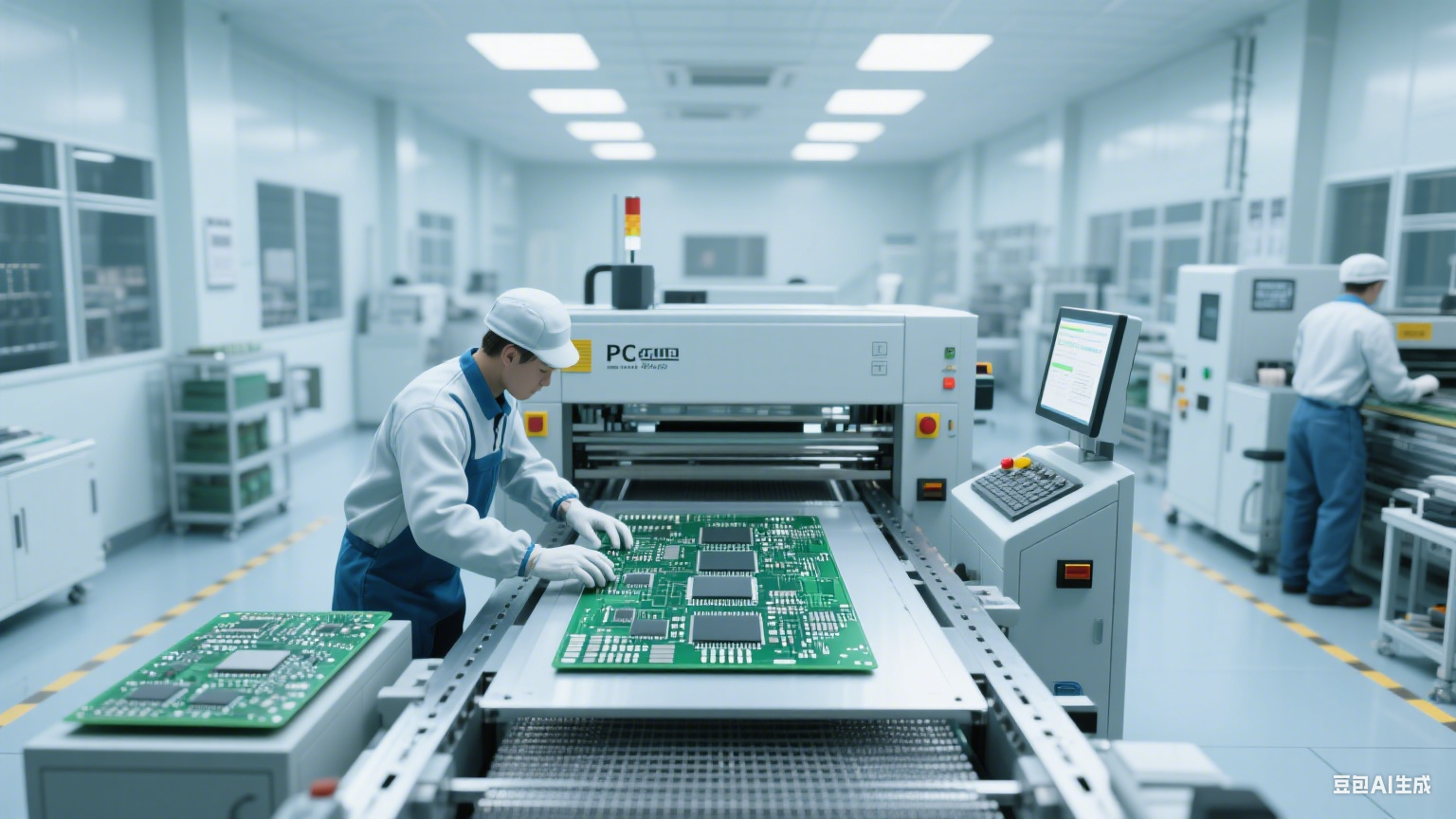

在工业 4.0 与智能制造理念的推动下，PCBA 加工生产线正逐步向自动化、智能化转型。智能生产线通过引入物联网（IoT）技术，实现了设备状态、生产数据的实时采集与监控，管理人员可通过云端平台实时掌握生产进度、设备运行参数与产品质量数据，及时发现并解决生产过程中的异常问题；同时，人工智能（AI）技术在检测环节的应用，进一步提升了缺陷识别的准确率与效率，AI 模型通过学习大量的缺陷样本，能够快速识别出人工与传统 AOI 难以察觉的微小缺陷，有效降低漏检率与误检率。此外，自动化上下料、智能仓储等系统的引入，也大幅减少了人工干预，提高了生产效率与产品一致性。

PCBA 加工行业的发展还面临着环保要求提升带来的挑战与机遇。随着全球环保意识的增强，各国纷纷出台严格的环保法规，限制有害物质在电子产品中的使用，如欧盟的 RoHS 指令明确禁止铅、镉等重金属的使用，这推动 PCBA 加工行业逐步淘汰传统的有铅焊膏，转而采用无铅焊膏。无铅焊膏的熔点更高，对回流焊温度曲线的控制要求更为严格，同时其焊接性能与可靠性也需通过工艺优化进一步提升。此外，PCB 基材、电子元件的环保化生产，以及加工过程中废弃物的回收处理，也成为行业可持续发展的重要方向，推动企业加大环保技术研发与设备升级投入。

在市场竞争日益激烈的背景下，PCBA 加工企业需从多维度提升核心竞争力。首先，技术研发能力是关键，企业需紧跟行业技术趋势，加大对高精度加工设备、新型检测技术的研发与引进，满足客户对高难度 PCBA 加工的需求；其次，质量管理体系的完善至关重要，通过建立从原材料采购到成品出厂的全流程质量管控体系，结合先进的检测设备与方法，确保每一批产品都符合质量标准；最后，供应链管理能力的提升也不可或缺，PCBA 加工涉及 PCB 基材、电子元件、焊膏等多种原材料，稳定的供应链不仅能保障生产的连续性，还能通过集中采购、战略合作等方式降低成本，提升企业的市场竞争力。

从行业应用前景来看，消费电子、工业控制、汽车电子、医疗电子等领域的持续发展，将为 PCBA 加工行业带来广阔的市场空间。消费电子领域，智能手机、可穿戴设备等产品的更新换代速度加快，对 PCBA 的加工精度与生产效率提出更高要求；工业控制领域，随着工业自动化程度的提升，传感器、PLC、变频器等设备的需求增长，带动工业级 PCBA 的加工需求；汽车电子领域，新能源汽车与智能网联汽车的发展，使车载 PCB 的用量大幅增加，且对 PCBA 的耐高温、抗振动等性能要求更为严苛；医疗电子领域，医疗设备的高精度与高可靠性要求，推动医疗级 PCBA 向更高的加工标准与质量控制水平发展。

不同应用领域对 PCBA 加工的技术要求存在显著差异，这要求加工企业具备定制化的解决方案能力。例如，汽车电子领域的 PCBA 需满足 AEC-Q100 等行业标准，在高低温循环、湿度、振动等环境下保持稳定性能，因此在 PCB 基材选择、焊点可靠性测试等方面需采取特殊工艺；医疗电子领域的 PCBA 需符合 ISO 13485 等质量管理体系要求，部分产品还需通过 FDA 认证，对生产环境的洁净度、原材料的可追溯性等有严格规定；工业控制领域的 PCBA 则需具备较强的抗电磁干扰能力，以适应复杂的工业环境，因此在 PCB 布局设计、接地处理等环节需进行优化。

PCBA 加工技术的未来发展，还将受到新材料、新工艺的深刻影响。在材料方面，新型无铅焊膏、耐高温 PCB 基材、柔性导电材料等的研发与应用，将进一步提升 PCBA 的性能与可靠性；在工艺方面，3D 封装技术、系统级封装（SiP）技术的发展，使 PCBA 能够实现更高的集成度与更小的体积，满足微型电子设备的需求；此外，激光焊接技术在 PCBA 加工中的应用，也为高精度、高可靠性的焊点形成提供了新的解决方案，尤其适用于微型元件与柔性 PCB 的焊接。

对于 PCBA 加工企业而言，如何平衡技术创新与成本控制，是实现可持续发展的关键课题。技术创新需要大量的资金投入，包括设备采购、研发团队建设、临床试验等，而成本控制则要求企业优化生产流程、提高资源利用率、降低原材料损耗。因此，企业需建立科学的成本核算体系，在推动技术创新的同时，通过精益生产、自动化改造等方式降低生产成本，提升产品的性价比。同时，加强与上下游企业的合作，构建协同发展的产业生态，也有助于企业共享资源、降低风险，共同推动行业技术进步。

在全球化背景下，PCBA 加工行业的产业链布局呈现出新的特点。传统的 PCBA 加工产业链主要集中在欧美、日本等发达国家和地区，但随着中国、东南亚等地区电子制造业的崛起，全球 PCBA 加工产能逐渐向亚洲转移。中国凭借完善的电子产业链配套、丰富的劳动力资源与成本优势，已成为全球重要的 PCBA 加工基地，同时也涌现出一批具备核心技术能力的本土企业。然而，在高端 PCBA 加工领域，如汽车电子、医疗电子等，部分核心技术与设备仍依赖进口，这成为制约中国 PCBA 加工行业向高端化发展的瓶颈。因此，加大核心技术研发投入，突破技术壁垒，提升高端 PCBA 加工能力，是中国 PCBA 加工行业未来发展的重要方向。

随着电子产业的不断发展，PCBA 加工将在更多新兴领域发挥重要作用，如人工智能硬件、物联网设备、量子计算设备等。这些新兴领域对 PCBA 的加工技术提出了前所未有的挑战，同时也为行业带来了新的发展机遇。如何抓住这些机遇，应对技术挑战，推动 PCBA 加工技术向更高水平迈进，不仅关系到单个企业的发展，更影响着整个电子产业的竞争力。未来，PCBA 加工行业是否能在技术创新、绿色生产、智能转型等方面实现更大突破，如何更好地满足不同应用领域的定制化需求，仍需全行业共同探索与努力。
