PCBA 加工：电子设备核心制造环节的技术解析与质量把控

PCBA 加工作为电子制造业的核心环节，直接决定了电子设备的性能、稳定性与使用寿命。从智能手机、智能家居产品到工业控制设备、医疗仪器，几乎所有具备电子功能的产品都依赖 PCBA（Printed Circuit Board Assembly，印刷电路板组件）实现信号传输与指令执行。这一环节涵盖从电路板设计验证到元器件焊接、检测的全流程，涉及多项精密技术与严格的质量管控标准，是连接电子设计方案与实际产品的关键桥梁。

在现代电子产业快速迭代的背景下，PCBA 加工技术不断升级以适应更小尺寸、更高密度、更复杂功能的产品需求。传统通孔插装技术（THT）已逐步与表面贴装技术（SMT）融合，形成混合装配模式，满足不同元器件的安装需求；自动化设备如高速贴片机、回流焊炉、AOI 检测设备的广泛应用，不仅提升了生产效率，更将加工精度控制在微米级别，有效降低人为操作误差。此外，环保要求的提高也推动 PCBA 加工向无铅化、低 VOCs（挥发性有机化合物）方向转型，符合全球绿色制造的发展趋势。

PCBA 加工的完整流程可分为前期准备、核心生产、后期检测三大阶段，每个阶段都需严格遵循技术规范与质量标准。前期准备阶段主要包括 PCB 板采购、元器件选型与检测、生产文件制作三大内容。PCB 板需根据设计要求选择合适的材质（如 FR-4 环氧玻璃布基板）、层数（单面板、双面板、多层板）与工艺参数（如线宽、线距、孔径），并通过外观检查、导通测试等方式验证其质量；元器件需按照 BOM 表（物料清单）精准选型，重点核查型号、规格、封装尺寸是否与设计一致，同时通过 X 射线检测、电性能测试排除假冒伪劣或性能异常的元件；生产文件则需制作 GERBER 文件、贴片坐标文件、钢网开孔文件等，为自动化设备提供精准的操作依据。

核心生产阶段是 PCBA 加工的关键，主要包含焊膏印刷、元器件贴装、回流焊接三大核心工序，部分产品还需后续的通孔插装与波峰焊接。焊膏印刷工序需将焊膏（由焊锡粉与助焊剂混合而成）通过钢网精准涂抹在 PCB 板的焊盘上，印刷过程中需控制印刷速度、压力、刮刀角度等参数，确保焊膏厚度均匀、无偏移或漏印，这直接影响后续焊接的可靠性；元器件贴装工序由高速贴片机完成，设备根据贴片坐标文件，通过吸嘴精准吸取元器件并贴装到指定焊盘位置，贴装精度需根据元器件封装尺寸调整，对于 01005（英制）等微型封装元件，贴装精度需控制在 ±0.02mm 以内；回流焊接工序则将贴装好元器件的 PCB 板送入回流焊炉，通过预热、恒温、回流、冷却四个阶段的温度曲线控制，使焊膏熔化并与焊盘、元器件引脚形成可靠的焊点，温度曲线的设置需根据焊膏类型（如无铅焊膏、有铅焊膏）与元器件耐热性调整，避免因温度过高导致元器件损坏或温度过低导致焊接虚焊。

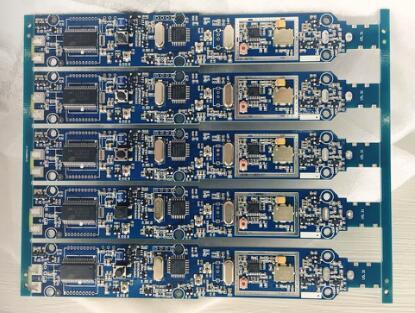

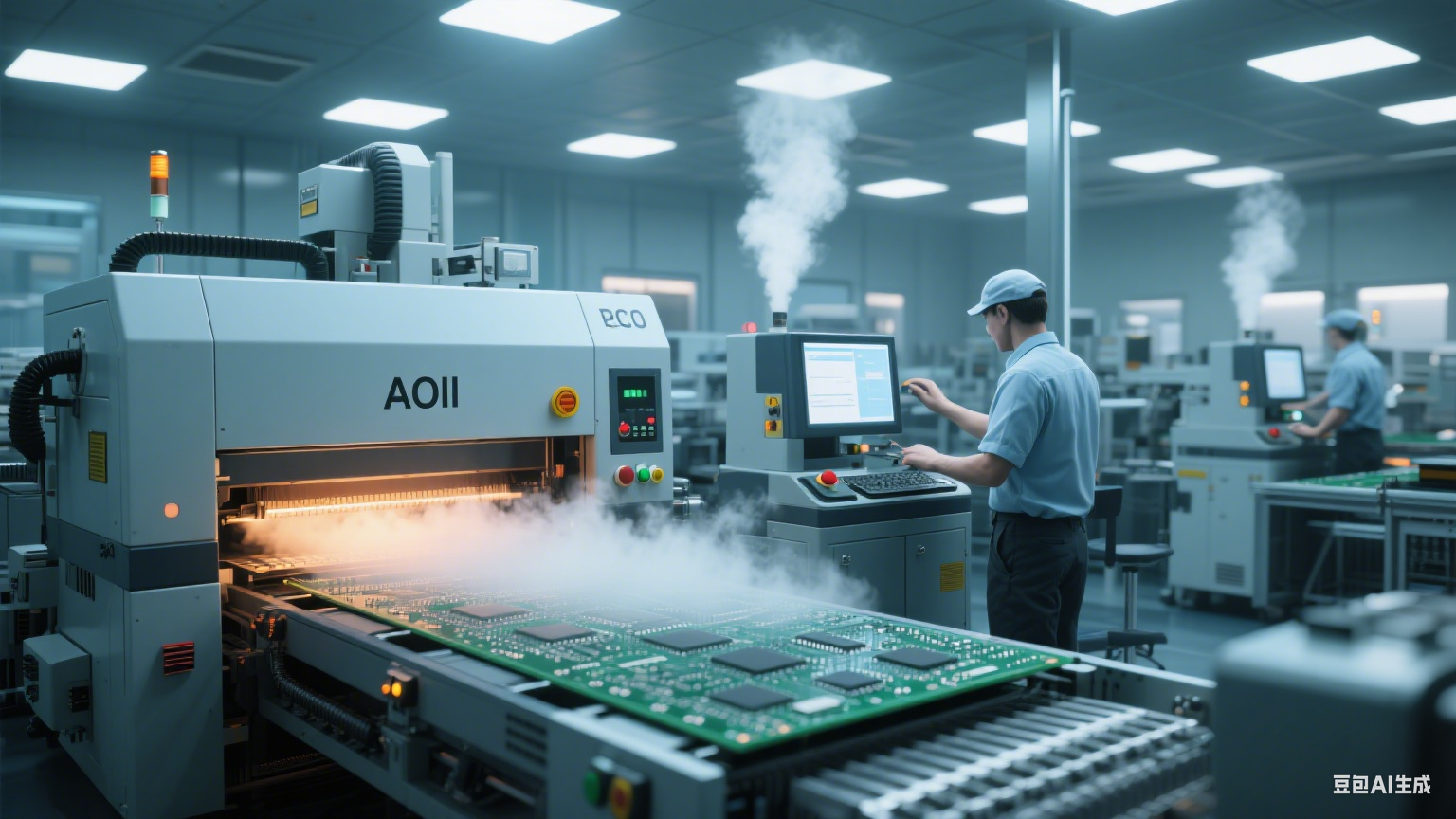

后期检测与返修阶段是保障 PCBA 产品质量的最后防线，主要包括外观检测、电气性能测试、功能测试三大检测项目，以及针对不合格产品的返修工作。外观检测通常采用 AOI（自动光学检测）设备，通过高清摄像头捕捉 PCB 板图像，与标准图像对比识别焊点缺陷（如虚焊、连锡、少锡）、元器件偏移、错件或漏件等问题，部分复杂焊点（如 BGA 封装元件）还需通过 X 射线检测设备检查焊点内部质量；电气性能测试主要通过 ICT（在线测试）设备实现，设备通过探针接触 PCB 板上的测试点，检测电路的导通性、电阻、电容、电感等参数，排查电路短路、开路或元器件参数异常等问题；功能测试则需搭建模拟实际使用场景的测试平台，对 PCBA 板的整体功能进行验证，如信号传输速度、数据处理能力、接口兼容性等，确保其满足设计要求。对于检测中发现的不合格产品，需由专业技术人员通过热风枪、返修台等设备进行返修，更换故障元器件或修复焊点缺陷，返修后需重新进行检测，直至产品合格。

随着电子设备向微型化、高集成化、高可靠性方向发展，PCBA 加工技术也在不断创新与突破。一方面，高密度互联技术（HDI）的应用使 PCB 板能够实现更多层数、更小线宽线距与更多埋盲孔，满足 5G 通信、人工智能设备等对信号传输速度与集成度的高要求；另一方面，柔性 PCB（FPC）加工技术的成熟，为可穿戴设备、折叠屏手机等产品提供了更灵活的解决方案，FPC 加工需重点解决柔性基板的定位、焊接与弯折可靠性问题；此外，智能化生产技术如 MES（制造执行系统）、工业互联网的引入，实现了 PCBA 加工全流程的数据实时采集、监控与分析，能够及时发现生产过程中的异常并调整参数，进一步提升生产效率与产品质量稳定性。

PCBA 加工质量的管控不仅依赖先进的技术与设备，更需要建立完善的质量管理体系。从原材料采购环节的供应商审核与来料检验，到生产过程中的工序巡检与参数监控，再到成品检测后的质量追溯，每个环节都需制定明确的质量标准与操作规范。同时，技术人员的专业能力也至关重要，企业需定期开展技术培训，提升员工对新设备、新工艺的操作水平与质量意识。只有将技术创新与质量管理紧密结合，才能在激烈的市场竞争中满足客户对 PCBA 产品日益严苛的要求，为电子产业的持续发展提供坚实支撑。

未来，随着新能源、物联网、工业 4.0 等领域的快速发展，PCBA 加工将面临更多新的挑战与机遇。如何在提升集成度的同时降低成本，如何应对高频信号传输带来的电磁兼容问题，如何实现更高效的智能化生产与质量追溯，这些都是 PCBA 加工行业需要持续探索的方向。而对于企业而言，只有紧跟技术发展趋势，不断优化生产工艺与质量管理体系，才能在电子制造业的浪潮中保持竞争力，为各类电子设备的创新与应用提供可靠的制造保障。

PCBA 加工常见问答

1. 问：PCBA 加工中，焊膏印刷后为何需要进行检测？检测重点是什么？

答：焊膏印刷是后续焊接工序的基础，若焊膏存在漏印、偏移、厚度不均等问题，会直接导致虚焊、连锡等焊接缺陷，因此需通过检测提前排除问题。检测重点包括焊膏印刷位置是否与焊盘对齐、焊膏厚度是否符合工艺要求（通常为钢网厚度的 80%-120%）、焊膏是否存在气泡或空洞、是否有漏印或多印现象等。

2. 问：BGA（球栅阵列）封装元件的焊接质量如何检测？传统 AOI 设备能否满足需求？

答：BGA 封装元件的焊点位于元件底部，传统 AOI 设备无法直接观察，需采用 X 射线检测设备。X 射线检测通过穿透 PCB 板与元件，呈现焊点的内部结构，可有效识别焊点空洞、虚焊、少锡、连锡等缺陷。传统 AOI 设备仅适用于表面焊点检测，无法满足 BGA 元件的检测需求，因此需搭配 X 射线检测设备实现全面质量管控。

3. 问：PCBA 加工中，无铅焊接与有铅焊接的主要区别是什么？企业为何更倾向于选择无铅焊接？

答：两者的核心区别在于焊膏成分（无铅焊膏以锡银铜合金为主，有铅焊膏以锡铅合金为主）与焊接温度曲线（无铅焊接回流温度更高，通常为 230-250℃，有铅焊接约为 210-230℃）。企业选择无铅焊接主要因环保要求，欧盟 RoHS 指令等法规限制铅等有害物质的使用，无铅焊接可满足全球环保标准，同时无铅焊点的耐高温性与可靠性更优，适合长期使用的电子设备。

4. 问：PCBA 成品检测中，ICT 测试与功能测试的检测目的有何不同？是否需要同时进行？

答：ICT 测试主要检测 PCBA 板的电气性能，重点排查电路开路、短路、元器件参数异常（如电阻值偏差、电容漏电）等问题，属于 “静态检测”；功能测试则模拟实际使用场景，检测 PCBA 板的整体功能是否正常，如信号传输、数据处理、接口响应等，属于 “动态检测”。两者检测目的不同，需同时进行：ICT 测试排除基础电气故障，功能测试验证产品实际使用性能，共同保障 PCBA 板的质量可靠性。

5. 问：PCBA 加工中，如何避免因元器件静电放电（ESD）导致的损坏？需采取哪些防护措施？

答：静电放电可能击穿元器件内部电路，导致元件性能失效，因此需从生产环境、设备、人员三方面采取防护措施。环境方面，需控制车间湿度（通常为 40%-60%），安装防静电地板与离子风机，中和空气中的静电；设备方面，贴片机、回流焊炉等设备需接地，使用防静电传送带与吸嘴；人员方面，操作人员需穿戴防静电服、防静电手环与防静电鞋，避免直接接触元器件引脚，同时元器件储存需使用防静电包装袋或托盘。
