PCBA 加工：电子设备的 “骨骼” 锻造全解析

PCBA 加工是电子制造领域的核心环节，承载着将设计图纸转化为实体电子部件的关键使命。从智能手机的精密主板到工业设备的控制模块，几乎所有电子设备的正常运转都依赖于高质量的 PCBA 产品。这项技术融合了电子电路设计、材料科学与精密制造工艺，其水准直接决定了终端产品的性能、稳定性与使用寿命。理解 PCBA 加工的完整流程与技术要点，对于电子行业从业者和相关领域研究者都具有重要的实践价值。

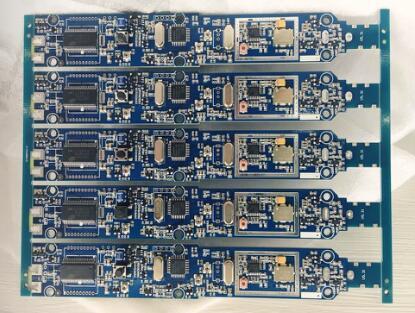

PCBA 即印刷电路板组件，区别于裸板状态的 PCB，它是经过元器件焊接、测试等多道工序处理后的成品电路板。加工流程通常始于 PCB 裸板的选型与准备，这一步需要根据产品的电气需求确定基板材质、层数与线宽线距等关键参数。基板材质中，FR-4 环氧玻璃布基板因良好的绝缘性与机械强度成为最常用的选择，而高频通讯设备则多采用聚四氟乙烯基板以满足信号传输需求。裸板进入生产线后，首先要经过丝印工序，通过钢网将焊膏精准涂抹在需要焊接元器件的焊盘上，焊膏的厚度与均匀度会直接影响后续焊接质量。

[此处插入图片：PCBA 加工生产线局部图，展示丝印机正在对 PCB 裸板进行焊膏涂抹，旁侧放置待加工的裸板与已完成丝印的基板]

元器件贴装是 PCBA 加工中自动化程度极高的环节，主要依靠贴片机完成操作。贴片机通过高精度视觉系统识别 PCB 上的焊盘位置，随后从供料器中吸取元器件并精准放置在指定位置。这一过程对精度要求极高，普通贴片机的定位精度可达 0.02mm，足以满足大部分消费电子的需求；而对于芯片级封装（CSP）、球栅阵列（BGA）等精密元器件，还需采用带有 3D 视觉检测功能的高端贴片机，确保贴装偏差控制在微米级范围内。元器件的封装形式多样，常见的有片式、插件式、表面贴装式等，不同封装形式对应不同的贴装工艺与设备参数。

焊接工序是将元器件与 PCB 牢固结合的关键步骤，目前主流的焊接技术为回流焊与波峰焊。回流焊主要适用于表面贴装元器件，其原理是通过热风或红外加热使 PCB 进入高温炉区，焊膏在高温下融化并润湿焊盘与元器件引脚，待温度冷却后形成牢固的焊点。回流焊炉通常分为预热区、恒温区、回流区与冷却区四个阶段，每个阶段的温度曲线需要根据焊膏类型与元器件耐热性进行精准设定，例如无铅焊膏的回流峰值温度一般在 217℃-225℃之间。波峰焊则多用于插件式元器件的焊接，PCB 通过传输带经过高温锡炉，熔融的锡液形成 “波峰”，与元器件引脚接触并完成焊接。为提升焊接质量，部分生产线会在焊接前增加助焊剂涂覆工序，以去除焊盘表面的氧化层并增强焊锡的润湿性。

焊接完成后的 PCBA 并非立即合格，还需经过严格的检测环节排查缺陷。外观检测是最基础的检测方式，通过人工或 AOI（自动光学检测）设备检查焊点是否存在虚焊、漏焊、桥连等问题。AOI 设备借助高清摄像头采集 PCB 图像，与标准图像进行对比分析，能在几秒内完成一块电路板的检测，检测精度远高于人工，已成为中高端生产线的标配。对于 BGA、QFP 等引脚隐藏的元器件，还需要采用 X-Ray 检测技术，利用 X 射线穿透元器件外壳，清晰呈现内部焊点的形态，有效检测出空洞、虚焊等隐藏缺陷。功能测试则是对 PCBA 的电气性能进行全面验证，通过连接测试治具模拟实际工作环境，检测电压、电流、信号传输等参数是否符合设计标准，确保电路板能实现预定的功能。

PCBA 加工的质量控制贯穿于整个生产流程，从原材料管控到成品出厂都有严格的标准。原材料方面，PCB 裸板需检测基板厚度、铜箔附着力、绝缘电阻等指标，元器件则要进行外观检查、电性能测试与可焊性验证，只有符合 ISO9001 或 IPC 标准的原材料才能进入生产线。生产过程中，每道工序都设置了质量控制点，例如丝印后的焊膏厚度需用激光测厚仪抽检，贴装后的元器件位置需通过 SPI（焊膏检测）设备验证。此外，生产环境的管控也至关重要，SMT 车间需保持恒定的温度（23±3℃）与湿度（45%-65%），同时通过防静电接地、离子风扇等设备控制静电干扰，避免元器件因静电损坏。

随着电子设备向小型化、高密度、高集成方向发展，PCBA 加工技术也在不断革新。高密度互联（HDI）技术通过增加盲孔、埋孔数量，实现了 PCB 的多层化与小型化，使手机主板等精密产品的集成度大幅提升。倒装芯片（Flip Chip）技术将芯片正面朝下直接焊接在 PCB 上，缩短了信号传输路径，提升了电路性能，已广泛应用于高端处理器与通讯芯片的封装加工中。此外，柔性 PCBA 加工技术的成熟，为可穿戴设备、折叠屏手机等新型产品提供了可能，柔性基板可在一定范围内弯曲、折叠，突破了传统刚性 PCB 的形态限制。这些技术革新不仅推动了 PCBA 加工行业的发展，也为电子产业的创新提供了核心支撑。

不同应用领域对 PCBA 加工的要求存在显著差异。消费电子领域追求高性价比与小型化，对加工效率与成本控制要求严格，通常采用标准化的量产工艺；工业控制领域则更注重产品的稳定性与抗干扰能力，PCB 基板需选用耐高低温、耐腐蚀的材质，焊接工艺也需经过严格的老化测试；医疗电子领域对安全性与可靠性要求极高，PCBA 加工需符合医疗行业的特殊标准，例如采用无铅环保工艺，所有元器件需具备医疗级认证，成品还需通过生物相容性测试。针对不同领域的需求制定差异化的加工方案，是 PCBA 加工厂提升竞争力的关键。

PCBA 加工行业的发展还面临着诸多挑战与机遇。原材料价格波动、劳动力成本上升等因素给企业的成本控制带来压力，而环保政策的收紧也推动行业加速向无铅化、绿色制造转型。与此同时，5G 通信、人工智能、物联网等新兴技术的兴起，催生了大量新型电子设备的需求，为 PCBA 加工行业带来了广阔的市场空间。未来，具备高精度加工能力、柔性生产体系与完善质量管控的企业将在市场竞争中占据优势，而智能化生产设备的普及与工业互联网技术的应用，也将推动 PCBA 加工行业向高效、智能、绿色的方向持续迈进。

电子设备的更新迭代从未停歇，PCBA 作为其核心组成部分，其加工技术的发展始终与产业创新同频共振。从基础的工艺优化到前沿技术的突破，从单一的加工生产到全链条的质量管控，PCBA 加工行业的每一步前行都在为电子产业的进步奠定基础。在技术不断突破与市场需求持续升级的双重驱动下，PCBA 加工还将呈现出哪些新的发展趋势？又会为我们的生活带来哪些更智能、更便捷的电子产品？这些问题的答案，正藏在每一个精密的焊点与每一次技术的革新之中。
