确定性网络:工业场景落地到底有多难?

工业人最怕什么?延迟。抖动。丢包。一台机械臂的动作慢了0.1毫秒,生产节拍全乱;一个控制指令丢失,可能直接撞机。这叫确定性网络要解决的事儿。可这东西都嚷嚷多少年了,落地项目屈指可数。来,说点真话。

确定性网络是什么?别被术语绕晕了

简单说,确定性网络就是承诺数据传输的‘确定’——时延、抖动、丢包率,都给你钉死。跟咱们用的普通以太网完全不是一路货。普通以太网那是 best effort,堵了就等,丢了就重传,没脾气。确定性网络呢?时间敏感网络(TSN)、DetNet这些协议,把带宽、时隙提前预留好,像高速公路上划出了专用车道。

工业时间敏感网络TSN确定性调度原理图
工业时间敏感网络TSN确定性调度原理图

不过,TSN一摊子协议,什么802.1Qbv、802.1AS、802.1CB…光看编号就头疼。说实话,当初我第一次啃这些文档,差点把键盘砸了。后来才搞明白,核心就三点:时钟同步、流量调度、冗余备份。但搞明白是一回事,实施?哼,完全是另一码事。

为什么工业场景需要确定性?——就为了那几微秒?

为什么工业场景需要确定性?——就为了那几微秒?
为什么工业场景需要确定性?——就为了那几微秒?

你以为只是几微秒的事?在运动控制里,一个伺服周期可能就31.25微秒,你多抖几微秒,轨迹就偏了。电力系统里,合智单元间的采样同步误差超过1微秒,保护就可能误动。自动驾驶更不用说,激光雷达的点云数据晚到5毫秒,刹车指令延后… 不敢想。

可话说回来,难道工业界没它就不转了?过去用着Profinet IRT、EtherCAT这些专用网络,不也活得好好的吗。对,但它们封闭啊!一换设备,协议不通,气得人直跺脚。所以搞TSN,骨子里是冲着互操作性去的——让不同厂家的设备,像USB鼠标一样,插上就能确定性地通信。这愿景美吧?但现状呢?

问:都说TSN能实现不同厂商设备互操作,那现实中真能做到即插即用吗?
答:想得美。每个厂商对802.1Qbv的实现可能都不一样,有的门控列表精度不够,有的时钟同步飘得厉害。我们做过测试,A家的交换机跟B家的端点,在复杂拓扑下,时钟都锁不住。最后还是得两家工程师坐下来,对着日志一点点调。即插即用?现阶段更像即插即“吼”。

还有个要命的问题:时钟同步。802.1AS依赖gPTP,但工业环境EMC复杂,一个脉冲干扰就可能导致主时钟切换,切换那瞬间呢?确定性没了。我们遇到过,某钢厂轧机一启动,整个TSN网络的时钟周期性地抖动,查了三天,发现是变频器接地不良,共模干扰顺着网线耦合进来了。这坑,书本上可没写。

落地实践:那些踩过的坑

去年帮一个汽车焊装线做改造,用TSN替代原有的Profinet,想着统一网络,降成本。结果,光网络规划就耗了三周。你要把数百个I/O、视觉相机、机器人的流量模型全理清楚,算出门控周期、带宽分配。而且,一旦产线要扩产,原来的规划又得重做。柔性?都是泪。

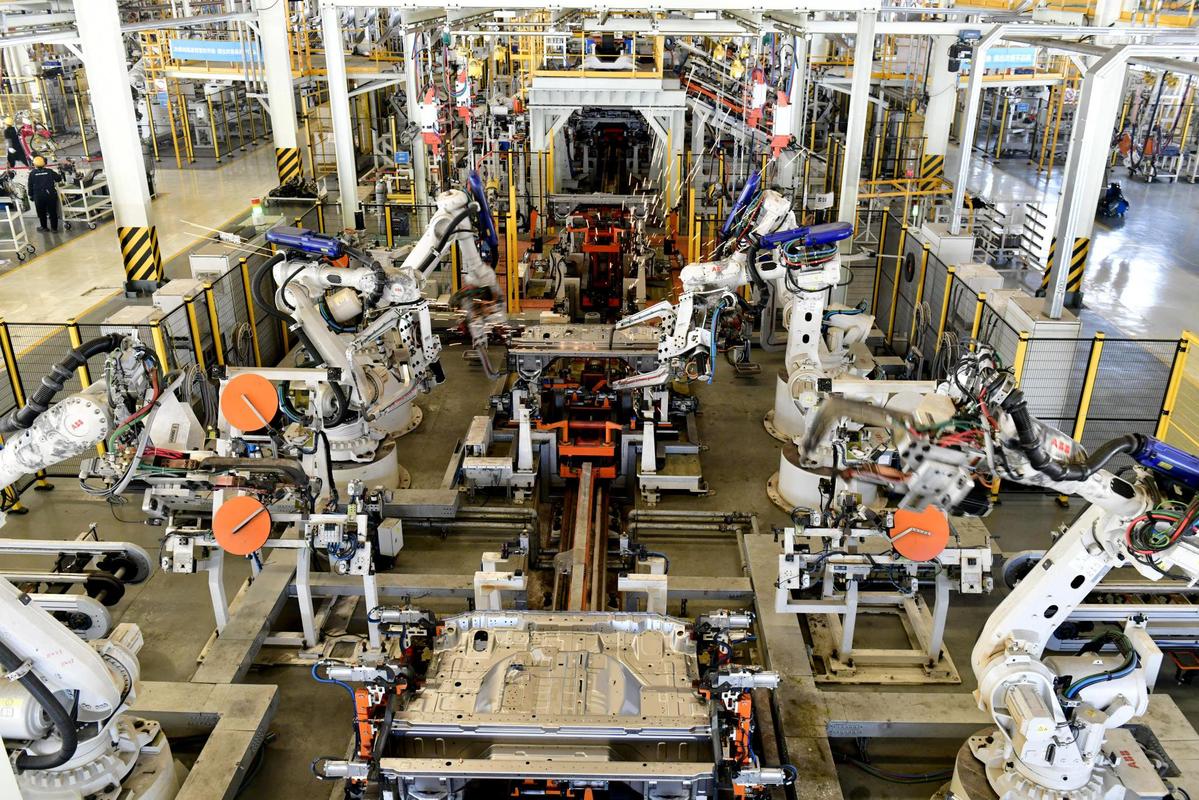

汽车焊装生产线确定性网络应用现场图
汽车焊装生产线确定性网络应用现场图

还有硬件选型。支持TSN的交换机、网卡,贵得离谱——一个8口TSN交换机,价格是同规格普通交换机的4-5倍。老板盯着采购单,脸色比交换机灯还绿。更头疼的是,很多老PLC根本不支持TSN,只能加网关转换,转换又引入不确定性,整个方案四不像。

问:既然TSN这么难,那有没有折中方案?比如先把关键环节做到准确定性?
答:有啊,现在很多项目其实只做到“软实时”级别,端到端抖动控制在亚毫秒就谢天谢地。真要求微秒级硬实时的,反而继续用EtherCAT走总线。混合架构——工控机出来走TSN到现场层交换机,然后再分一支EtherCAT — 不完美,但能用。就像穿着西装踩运动鞋,外人看不出来就行。

说到这里,不得不吐槽“工业4.0”的泡沫。有些方案商上来就忽悠,全TSN一步到位,未来兼容。结果呢?网络频繁风暴,产线停过三次,赔了不少。

不过,我倒挺看好APL(高级物理层)跟确定性网络的结合。今年汉诺威展上,有家德国公司展示了基于10BASE-T1L的TSN网络,直接连到现场仪表,供电通信一根线,在化工厂验证了半年,时延抖动稳定在100微秒内。这玩意儿如果成本降下来,可能真要改变现场层。

还有个趋势:5G与TSN融合。现在一些AGV调度,用5G URLLC空口,再背靠TSN骨干,端到端做到了4毫秒级。仓储物流场景,足够了。但工业5G的频段、运维又是一堆事儿,此处省略三千字。

最后聊两句。确定性网络不是银弹,它是一场从芯片到应用的全栈革命。别被PPT骗了,别迷信标准,拿真实负载测测再说。话说回来,当某天你的产线真正跑起TSN,延迟曲线平得跟死人一样时——那种快感,值得。
