测量系统分析(MSA):我花了三天才搞懂一个参数,你呢?

那天在车间,品质部的小王拿着GRR报告脸都绿了——重复性误差占总变异的62.5%。

62.5%!这意味着什么?如果一个零件公差±0.02mm,用这个量具测出来波动就占了0.025mm,那还检个鬼啊——该判良的结果被判不良,该报警的它却放过。说实话,那一刻我想起刚入行时被MSA“毒打”的经历。

很多人把测量系统分析当成一个过场,填张表,算个%GRR,小于10%交差。其实,真正的雷埋在分辨力、偏倚、线性这些看似微不足道的细节里。十年前我用游标卡尺测轴径,十几个数据愣是看不出变化——后来才发现,卡尺的分辨力只有0.02mm,而产品公差带才0.05mm。NDC不足2的数据,做个鬼的SPC!

稳定性和偏倚:明明在漂移,却以为是过程异常

做过稳定性分析的都很清楚,测量系统的漂移可以完美地伪装成过程变差。有一次客户投诉硬度偏低,我排查了淬火温度、冷却速率、材料批次,折腾半个月没结果……最后无意中复测保存的标块,发现硬度计在两个月内偏倚了0.3HRC。要是当初没有保留标准块的记录,这锅就甩给热处理了。

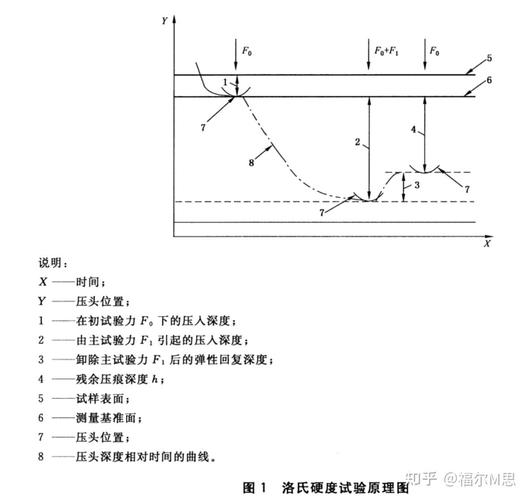

洛氏硬度计偏倚趋势图 测量系统分析
洛氏硬度计偏倚趋势图 测量系统分析

说到偏倚分析,有个坑必须提——参考值本身也可能不准。你们用三坐标测量基准件的时候,有没有核查过三坐标的年度校准?我去年就遇到一个案例:用精度2μm的三坐标去验证精度5μm的量具,发现偏倚显著……但最后发现三坐标的测头磨损了,参考值偏移了4μm。鬼打墙一样。

问:那么MSA分析之前,量具的校准证书是不是就够了?
答:千万别这么想!校准证书只证明量具在特定条件下符合精度等级,但到了车间——温湿度波动、夹具应力、测点位置不同——实际误差可能远远超过名义精度。就像你拿到一把检定合格的千分尺,但工件表面有油膜厚度0.003mm,测值就是会偏小。校准是必要条件,绝不等于测量系统可用。

GRR数字骗局:NDC骗了你多少次?

现在大部分软件都会算出%GRR和ndc,于是大家就只看这两个数。可标准差%GRR和方差%GRR根本不是一回事! 我早期用的一部国产SPC软件默认输出标准差百分比,显示18%,看起来还行……结果切换成方差贡献率后,那个参数变成34%,直接超标。因为方差是标准差的平方,小比例的波动被放大了。

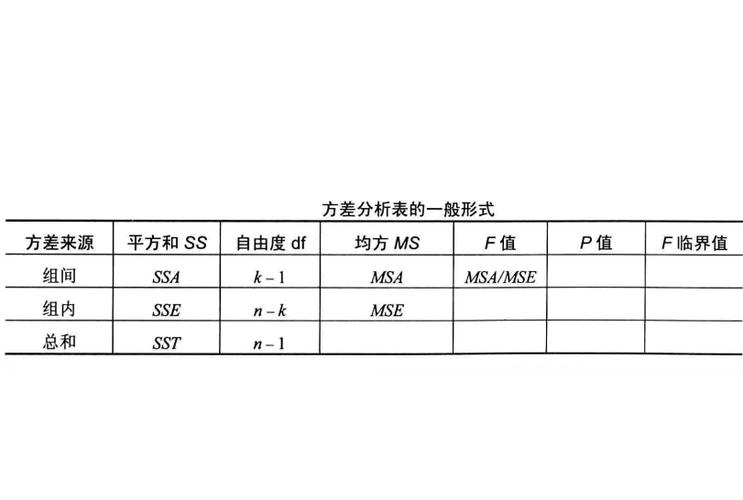

测量系统分析GRR方差分析表 方差贡献率
测量系统分析GRR方差分析表 方差贡献率

还有那个NDC的陷阱。理论上ndc≥5才合格,但某些量具的重复性极佳,再现性却极差。比如三个检验员中有一个人死活测不准,导致再现性波动巨大,但软件取平均值后总GRR被重复性拉低,ndc反而达标了。所以只看ndc?💡 分项方差分布不看,等于闭着眼睛开车。

问:GRR不达标,除了换更精密的量具,还能怎么办?
答:几个实际可行的方向。首先,重新明确定义测量程序——比如规定“在轴端距边缘5mm处沿径向测量三次取均值”,比让操作员随意测要靠谱得多。其次,改善夹具和环境,有时候振动、照明不足带来的对线误差比量具本身还大。第三,看看测量顺序,如果盲测做到位,能降低人为偏倚。有一次我们只是把测量点标记得更清楚,%GRR就从28%降到了14%。

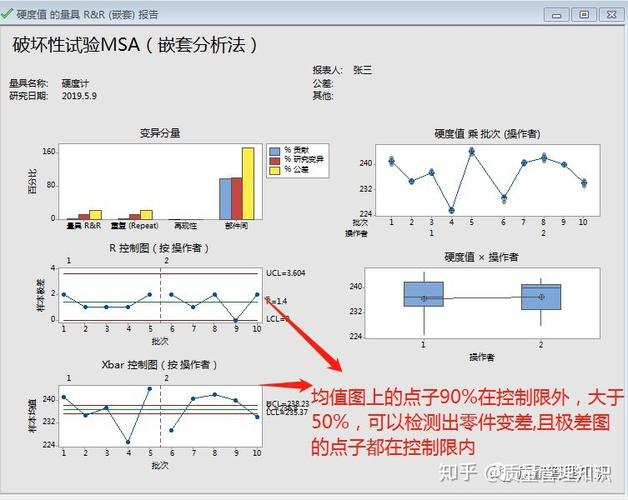

破坏性试验的MSA:永远没个准数?

破坏性试验的MSA:永远没个准数?
破坏性试验的MSA:永远没个准数?

最让我抓狂的是做破坏性试验时的MSA。比如拉力试验,一个样片拉断就没了,怎么区分重复性和再现性?根本分不开!这时候就得用替代样件法——假设同一批次内产品变异极小,用批次内差异作为重复性估计。但前提是必须证明批内均匀,成本高得吓人。我试过用硬度值相近的批,连续切了36片验证均匀性,光试片钱就烧掉两万多。

现在有些人用嵌套方差分析法处理破坏性MSA,可很多企业根本不知道怎么做。甚至审核时老师傅挠头:“你们破坏性试验为什么没有GRR?”——每次听到这种话我都想苦笑,不是不分析,是方法不对头啊。

问:最新的AIAG MSA第四版有哪些关键变化需要注意?
答:第四版明确了很多模糊地带。比如对属性一致性分析(Kappa)的要求更严,不仅看一致性,还要求评估“假接受”和“假拒绝”的风险。另外强调了测量系统变异的实际影响——不能仅看百分比,还得结合公差带评估出产品的误判率。再比如,对于非复现的测量场景,允许使用破坏性测试的替代方法并注明假设前提。对了,还鼓励用图形工具而非死死盯着几个指标,这点太赞了✅。

最后说一个让人挺无奈的现实:很多工厂的MSA一年做一次,就像应付体检。实际上,当量具维修、更换新夹具、或者操作员换人,甚至车间大幅翻修导致温湿度改变,都应该立刻重新评估。我们车间就发生过刚做完MSA两天空调坏了,夜间温度飙到35℃,第二天早班的测量数据全飘了——那次之后,我坚持把温湿度记录和MSA计划绑定。

测量系统分析到底有多重要?它就像眼镜,度数不准的话,你再努力看报表、做六西格玛改善,也都是虚焦的影像。而校准这幅眼镜,靠的不是模板,是警觉、是怀疑、是对每一个微小变差刨根问底的强迫症。
