模具设计：量产级汽车覆盖件的精度控制实战

干了快二十年模具，见过太多图纸画得漂漂亮亮，开模出来直接废了的案子。很多年轻设计师盯着软件参数抠，却忘了最影响量产的就是精度。

为什么说大多数模具设计翻车都在精度预留

说实话，现在CAE软件都帮你算回弹，很多人直接照搬软件结果，连一毫米的回弹余量都不调，出来拉延完翼子板翘得能当船桨。

汽车覆盖件因为是大尺寸薄板，冲压后的回弹是绕不开的问题。传统的模具设计里，很多老法师靠经验留0.5到2度的斜度补偿，现在CAE模拟虽然准，但是材料批次的力学性能波动你模拟不出来对吧？问：CAE仿真结果已经给出了回弹量，模具设计还要手动改补偿吗？答：必须改。我去年碰过一个项目，主机厂给的材料参数是宝钢的常规热轧卷，结果投产的时候换了另一批次的低屈服强度钢，仿真算出来的回弹偏差直接超了0.8mm，整副模具要烧焊修型，耽误了整整两周产能，光误工费就几十万。你留个0.1到0.2mm的可调余量，后期试模改起来比重新开腔容易一百倍。不过话说回来，精度预留也不是越多越好，留多了试模时候磨到哭，尺度全靠经验堆。

新手模具设计师最容易忽略的隐形杀手：排气槽设计

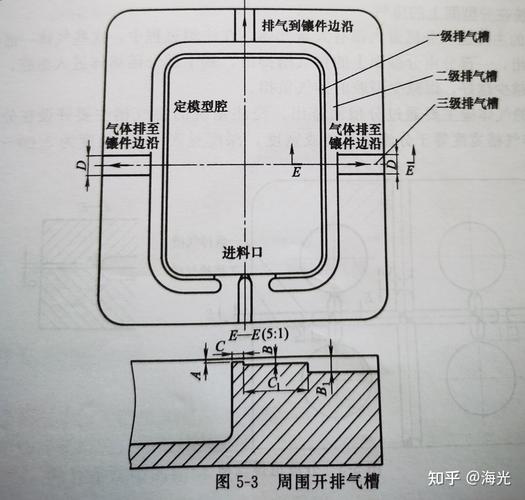

我见过一副十几万的模具，什么参数都对，就是拉延出来的门板表面有连片暗斑，抛完又出来，查了半个月才发现，排气槽开在进料区，位置错了，困气把材料顶出了永久性凹痕。很多新手设计师画图的时候，排气槽直接照搬标准库，画个0.02mm深度就完事，根本不考虑型腔的气压变化。大尺寸覆盖件的拐角、筋位位置，压合的时候空气排不出去，要么就是材料直接拉裂，要么就是表面出麻点暗斑，后期抛光都救不回来。 💡 给个实用小提示：拐角和深筋位置的排气槽要比平面加深0.01mm，出口一定要开在模具外侧，别留在型面上，不信你试。问：现在很多冲压线都配了真空辅助，模具设计还需要单独开排气槽吗？答：真空辅助也救不了结构错误。真空抽气是抽型面整体的空气，拐角这种死角，真空嘴的吸力根本够不到，你不开槽照样困气。我见过上百万的进口真空冲压线，就因为少开了两个拐角排气槽，整批三千多件零件全部报废，说出去都没人信。

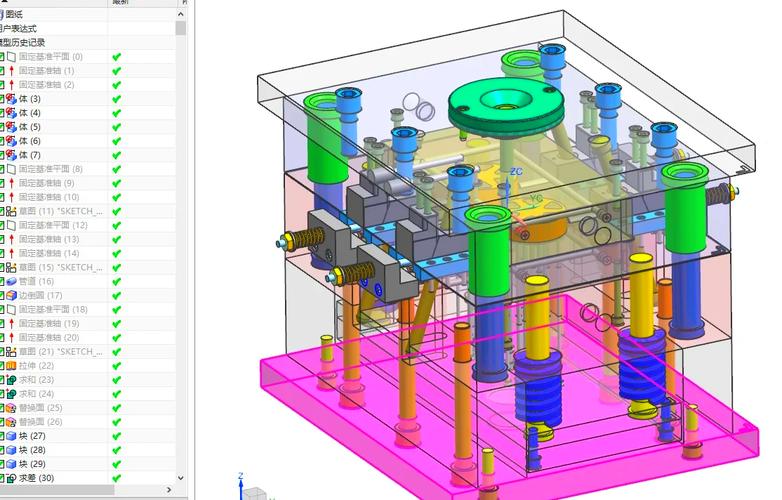

2024年模具设计的新实践：试模数据闭环反推设计

以前试模完测了偏差，设计师靠经验一点点改型，改个三五次都是常事。现在不一样了，直接把三坐标测量的点云扫进设计软件，自动生成补偿曲面，直接更新模具设计图，效率比以前高了不止一倍，出错率也降了很多。 ❗ 这里提个醒，不是所有厂都适合一下子上全流程数字化，小厂买一套高精度点云扫描设备大几十万，很多老板舍不得，但说实话，现在新势力主机厂交样周期都压到两周，你还靠手敲改图，根本赶不上。上次有个开模具厂的老板跟我哭，说接了某新势力的门板订单，就因为交样慢了三天，直接被踢出供应商名单，之前投的上百万设备都闲置了。真的可惜。现在国内头部模具厂已经把试模数据完全闭环进模具设计流程了，每开一副模，所有实测数据就存进企业的经验库，下次做同类型零件直接调历史经验值，出错率直接降了快六成，这就是数字化的威力。给年轻设计师的三个实战建议： ✅ 做完模具设计一定要单独查一遍排气槽的位置和深度，别全信标准库 ✅ 回弹补偿一定要留可调余量，别把参数做死，给试模留调整空间 ✅ 每次试模完一定要把实测偏差整理进你的个人设计笔记，攒个三五年你就是老法师模具设计这行，拼的不是你软件快捷键用得有多快，是你能不能站在量产车间的角度想问题。多去试模台蹲两天，闻闻乳化液的味道，看看实际出模的零件是什么样，比你在办公室画三个月图都有用。
