阳极氧化：铝合金零部件加工的表面处理进阶指南

很多做铝合金加工的工厂，都在阳极氧化上栽过坑。出来颜色花了，膜层掉了，用了半年褪色了，整批货打水漂。这行水不浅，看着是老工艺，门道多着呢。

为什么九成铝合金加工都会选阳极氧化

铝合金本身优点够多，轻、强度够、易加工，现在不管是新能源汽车还是消费电子，都抢着用。但缺点也戳心：软，指甲都能划出印，放露天半年就会长出霉斑一样的腐蚀坑，根本没法用。喷塑太厚，掩盖精度，电泳附着力差，受点冲击就整块掉。只有阳极氧化不一样。氧化膜是从铝合金本体上长出来的，不是额外涂上去的，根本不存在脱落的问题。硬度可调，耐磨、抗腐蚀，还能染各种颜色，厚度从几微米到上百微米随便选，适配绝大多数场景。

问：经常听到有人把阳极氧化和化学氧化混着说，两者实际差别大吗？答：差得不是一点半点。化学氧化的膜层只有0.5到2微米，软得很，手蹭蹭都掉，只能做临时防锈，撑死用在包装运输的临时保护，根本没法做成品件的表面处理。阳极氧化的常规膜层就有5到20微米，硬阳极氧化能做到100微米以上，抗腐蚀能力比化学氧化翻几十倍，耐磨性能直接用在运动零件上。

做阳极氧化最容易踩的三个致命坑

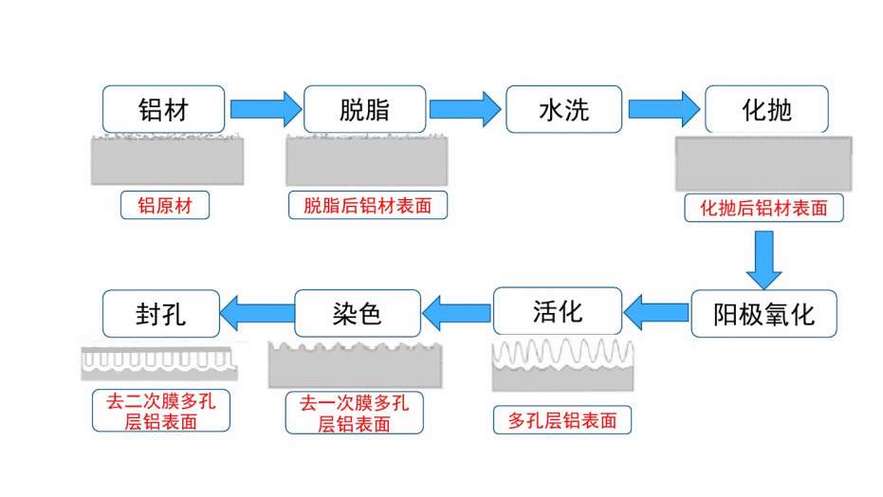

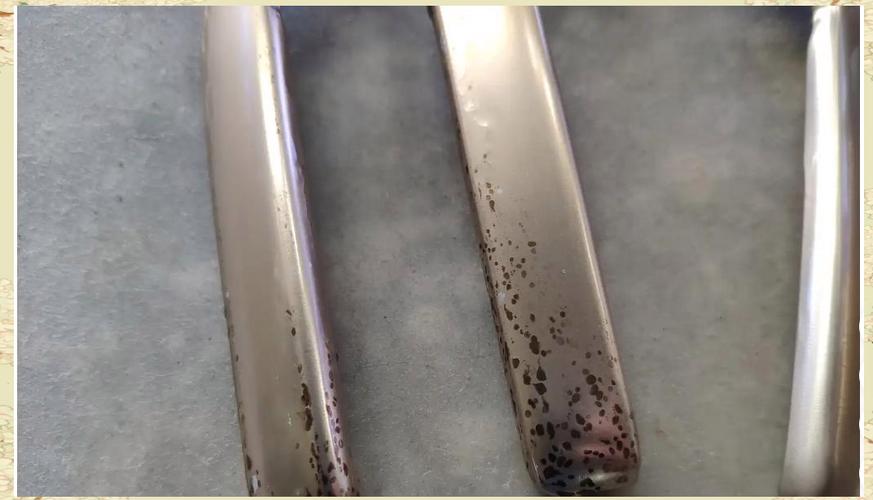

干这行十几年，见过太多栽在坑里的，总结下来就三个，全是低级错误，但天天有人犯。 💡 第一：坯料不对，出来全花斑。很多小厂图便宜，用回收铝挤的型材，硅、铁杂质超标，阳极氧化的时候，杂质处的电位跟纯铝不一样，氧化出来要么一块黑一块白，要么整个面发雾，救都救不回来。 ❗ 第二：前处理偷懒，膜层整块脱落。碱洗之后铝材表面会留一层黑色挂灰，必须酸洗除灰才能进氧化槽，很多厂为了省时间省药水，跳过这步，出来的膜层跟本体粘不牢，百格刀一刮全掉，整批报废。 💡 第三：封孔偷工，半年就褪色。尤其是彩色阳极氧化，很多小厂用常温封孔，偷减镍盐用量，封孔时间从规定的15分钟砍到5分钟，出来颜色看着对，放户外三个月就褪色，盐雾试验几个小时就出锈。

问：我接了一批外观件的订单，客户要求完全无色差，阳极氧化能做到吗？答：实话讲，做不到100%一模一样。哪怕是同一个炉出来的料，边角跟中心的电流密度不一样，颜色都会有细微差别。更别说不同批次的铝锭，成分本身就有微小波动，槽液的温度、酸度每小时都在变，颜色肯定有差。控得好的工厂，能把同批次色差控制在肉眼分辨不出来的范围，跨批次批量生产的话，一定要提前打样封样，跟客户说清楚公差，别抱着“绝对无色差”的幻想，最后吃亏的是自己。

近年阳极氧化工艺的新变化

很多人觉得阳极氧化是几十年的老工艺，没什么新东西，其实不是，下游需求变了，工艺也跟着改了好多。最明显的就是环保升级。以前阳极氧化厂最怕查环保，酸雾乱排，废水含镍超标，说关就关。现在成熟的无镍封孔技术已经普及了，配方改了三代，现在的无镍封孔膜，抗腐蚀能力不比传统有镍封孔差，还完全符合欧盟ROHS的环保要求，出口单随便做，不用再担惊受怕。再就是脉冲阳极氧化，现在已经批量用在新能源汽车的铝合金结构件上了。以前做硬阳极氧化，膜层超过80微米就容易开裂，应力太大。脉冲阳极氧化用交变电流，氧化过程中不断调整膜层生长的应力，做到150微米都不开裂，硬度能达到HV500以上，比很多钢材都硬，用来做耐磨的活塞、传动零件刚好。说实话，上个月我去长三角一家配套新能源的加工厂看线，他们全自动化的阳极氧化生产线，从入料前处理到氧化封孔，全是机械臂操作，色差控制比人工准太多，合格率能到98.5%，放在十年前根本想都不敢想。不过话说回来，新工艺的成本确实比传统工艺高个10%到15%，但对要求高的订单，尤其是出口或者新能源配套的单，绝对值，省得你因为质量问题返工赔本，还砸了自己的招牌。现在铝合金轻量化越推越广，从无人机到新能源汽车，从消费电子到工业设备，到处都在用铝合金，阳极氧化的需求只会越来越大，别拿这个老工艺不当回事，摸清楚门道，能少走好多弯路。
