超声波加工:难加工材料精密加工的破局利器

很多人聊起精密加工,第一反应永远是铣削、磨削、电火花。 很少有人第一时间想起超声波加工。 这玩意儿太冷门了?不对,它早就悄悄成为高端制造里不能缺的角色。

超声波加工到底能啃下什么硬骨头

跟传统切削加工靠刀具硬切去除材料的逻辑完全不同,超声波加工是靠工具头产生的20kHz以上高频振动,带动磨料悬浮液撞击工件表面,一点点去除多余材料。整个过程几乎不会给工件表面带来热损伤,也不会产生大的切削应力。 这刚好戳中了硬脆难加工材料的痛点。
工业数控超声波加工机床加工碳化硅陶瓷场景
工业数控超声波加工机床加工碳化硅陶瓷场景
现在半导体、新能源、光学领域用得越来越多的碳化硅陶瓷、蓝宝石、金刚石、石英玻璃,哪个不是又硬又脆?传统加工要么崩边开裂,要么刀具磨损耗得比工件还贵,良率低到老板心疼。 我之前跑东莞参观一家做手机摄像头玻璃模组的工厂,老板拉着我吐槽大半年。之前用金刚石研磨开异形小孔,1mm厚的玻璃,良率才六成,每天报废一大堆料。换了超声波加工之后呢? 良率直接干到95%。 刀具成本降了一半还多。太香了。 问:超声波加工是不是只能加工硬脆材料?软的材料就用不了? 答:真不是这么回事。现在超声波辅助加工早就普及到复合材料加工领域了。航空航天用的碳纤维增强复合材料,传统铣削容易分层起毛,还堵刀,用超声波辅助铣削,刀具磨损能降30%以上,表面平整度直接提两个等级,国内不少商飞配套厂都已经批量用了。

2024年的超声波加工,早就不是当年的老样子

不少搞加工的老师傅对超声波加工的印象还停留在十年前:精度差、只能做简单形状、设备容易坏。 那都是老黄历了。 现在的超声波加工,早就跟CNC数控、五轴联动结合了。国内厂家做的大功率高频超声电源,振幅控制精度能到1μm以内,加工任意异形面都能保证稳定振动。

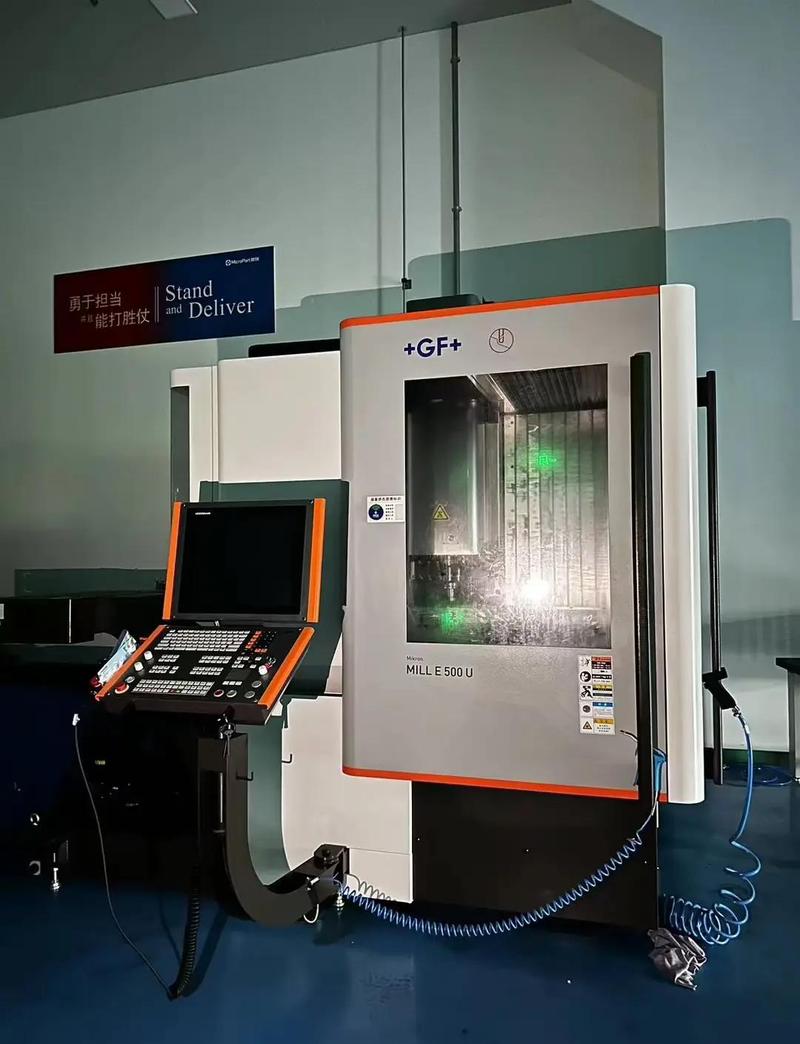

五轴联动CNC超声波加工中心整机外观
五轴联动CNC超声波加工中心整机外观
还有现在主流的应用早就不是纯超声波加工了,更多是超声波辅助加工,把超声振动跟传统铣削、磨削、钻削结合,把原来难干的活难度直接拉下来。 问:现在国内买高端超声波加工设备,还必须靠进口吗? 答:放在五年前,答案基本是肯定的,那时候高端设备全被日本、德国厂商垄断,一台五轴超声波加工中心要上百万,中小厂根本碰不起。现在不一样了,苏州、广东好几家本土厂商做的设备,精度稳定性已经能对标进口,价格只有进口的三分之二,售后上门响应快,配件也便宜,不少中小加工厂现在都换国产设备了,只有极少数做超高精度光学芯片的场景才会选进口。 说实话,这几年国产设备进步真的快,我上次去上海工博会逛,国产超声波加工设备的展位围得水泄不通,都是来问价订设备的,可见现在需求有多旺。

用超声波加工,这几个坑千万别踩

用超声波加工,这几个坑千万别踩
用超声波加工,这几个坑千万别踩
我接触过很多刚上超声波加工项目的工厂,设备买对了,结果干出来的活不合格,反过来怪工艺不行。其实大多是没摸透细节,踩了坑。 💡 磨料选型不对,全白忙活。加工普通碳化硅陶瓷用绿碳化硅磨料就够,加工金刚石、氮化硅这种超高硬度材料,必须用金刚石磨料。粒度也得选对,粗加工选粗粒度提效率,精加工选细粒度提表面质量。 ❗ 振幅参数瞎调,要么废活要么废刀。加工0.5mm以下的微孔,振幅得控制在10μm以内,振幅太大直接把工件震裂崩边。做大尺寸平面磨削,振幅可以调到20-30μm,提高加工效率。 ✅ 工具头材料不能乱选。常用的是硬质合金和钛合金,硬质合金便宜但是韧性差,批量加工容易断,钛合金韧性好耐磨,寿命是硬质合金的两三倍,就是贵一倍,批量生产算下来反而更划算,小批量打样用硬质合金就行。 不过话说回来,现在新出的数控超声波加工设备都自带工艺参数库,你只要输入工件材质、加工要求,系统自动给你推参数,不用自己慢慢试,对新手太友好了。 现在新能源汽车的碳化硅功率模块衬底,半导体领域的玻璃晶圆切割,光学领域的异形透镜加工,全离不开超声波加工。它不是什么遥不可及的概念,也不是只能用在顶尖实验室的技术,早就已经渗透到高端制造的各个环节里了。
