PCB 打样：电子设备研发的关键基石与实操指南

PCB 打样作为电子设备研发环节中的核心步骤，直接关系到后续产品量产的稳定性与可靠性。无论是消费电子、工业控制还是医疗设备领域，任何一款新的电子设计在正式投入大规模生产前，都需要通过 PCB 打样来验证设计方案的可行性。这一过程不仅能够提前发现电路布局、元器件选型等方面的潜在问题，还能为研发团队节省大量的时间与成本，避免因设计缺陷导致量产阶段出现重大损失。

专业的 PCB 打样服务需要兼顾精度与效率，既要满足不同行业对电路板性能的特殊要求，也要配合研发周期提供灵活的交付方案。对于研发人员而言，了解 PCB 打样的核心流程、关键技术参数及选型标准，是确保项目顺利推进的重要前提。

![PCB 打样生产过程示意图，展示电路板从基材切割、线路印刷到焊接检测的关键环节]

一、PCB 打样的核心价值与应用场景

PCB 打样的核心价值在于为电子设计提供 “试错” 与 “验证” 的机会，帮助研发团队在量产前完成设计优化。在实际应用中，不同类型的电子设备对 PCB 打样的需求存在明显差异。例如，消费电子产品如智能手机、智能手表的 PCB 打样，更注重电路板的小型化与高密度布线，需确保在有限空间内实现复杂的电路功能；工业控制设备的 PCB 打样则对电路板的抗干扰能力、耐高温性能有严格要求，需通过特殊材质与工艺设计满足工业环境的稳定性需求；医疗设备的 PCB 打样则需符合医疗行业的严苛标准，从基材选择到生产流程都要经过严格的质量管控，确保设备在使用过程中的安全性与可靠性。

除了不同行业的差异化需求，PCB 打样还在产品研发的不同阶段发挥着重要作用。在概念验证阶段，简易的 PCB 打样可以快速验证电路设计的基本思路，帮助研发团队判断设计方向是否可行；在功能测试阶段，高精度的 PCB 打样能够模拟实际量产产品的性能，为研发团队提供准确的测试数据，以便及时发现并解决设计中的问题；在小批量试产阶段，PCB 打样的质量直接影响试产产品的合格率，为后续大规模量产的工艺参数调整提供重要参考。

二、PCB 打样的关键流程与技术要求

PCB 打样的流程涵盖从设计文件接收到底板交付的多个环节，每个环节的操作质量都直接影响最终产品的性能。首先是设计文件审核环节，专业的 PCB 打样厂家会对客户提供的 Gerber 文件、BOM 清单等设计资料进行全面检查，重点确认线路布局是否合理、元器件封装是否匹配、孔径与线宽是否符合生产标准等，若发现问题会及时与客户沟通调整，避免因设计文件问题导致后续生产出现偏差。

接下来是基材选择环节，常见的 PCB 基材包括 FR-4 环氧玻璃布基板、铝基板、高频基板等，不同基材的性能差异较大，需根据产品的使用场景进行选择。例如，FR-4 基板具有良好的绝缘性能与机械强度，适用于大多数普通电子设备；铝基板具有优异的散热性能，适合用于 LED 照明、电源模块等对散热要求较高的产品；高频基板则适用于通信设备、雷达系统等需要高频信号传输的场景。在选择基材时，还需考虑基材的厚度、铜箔厚度等参数，这些参数会影响电路板的机械强度与导电性能。

线路制作是 PCB 打样的核心环节之一，目前主流的线路制作工艺包括蚀刻法与丝网印刷法。蚀刻法通过将设计好的线路图案转移到铜箔上，再利用化学溶液蚀刻掉多余的铜箔，形成所需的电路线路，该工艺具有精度高、线路均匀性好的优点，适用于高密度、细线路的 PCB 打样；丝网印刷法则是通过丝网将导电浆料印刷在基材表面形成线路，工艺相对简单，成本较低，适用于线路精度要求不高的简易 PCB 打样。无论采用哪种工艺，都需要严格控制线路的线宽、线距及边缘精度，确保线路能够满足电流传输与信号传输的要求。

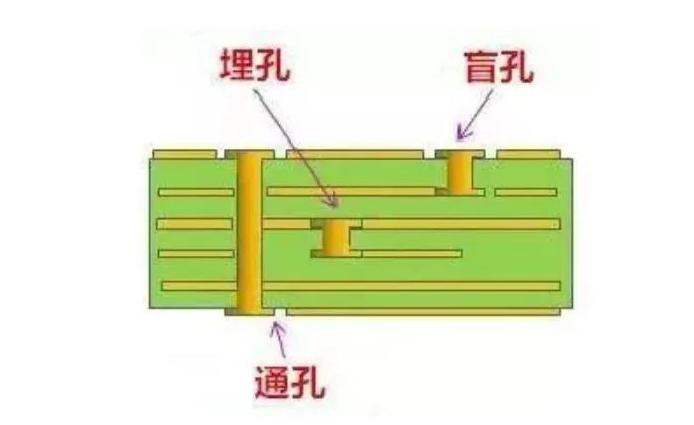

钻孔环节也是 PCB 打样中不可或缺的步骤，主要用于制作元器件引脚插入或过孔连接的孔位。钻孔的精度直接影响元器件的安装精度与过孔的导电性能，因此需要使用高精度的钻孔设备，并根据孔的类型（如通孔、盲孔、埋孔）选择合适的钻头与钻孔参数。对于盲孔与埋孔，还需要采用特殊的钻孔工艺与后续的孔金属化处理，确保孔内的导电性能符合要求。

焊接与组装环节主要针对需要贴装元器件的 PCB 打样需求，包括表面贴装技术（SMT）与插件焊接两种方式。SMT 技术通过贴片机将小型元器件精准贴装在电路板表面，再经过回流焊炉进行焊接，具有组装密度高、生产效率高的优点，适用于微型化、高密度的电子设备；插件焊接则是将带有引脚的元器件插入电路板的孔位中，再通过波峰焊或手工焊接完成固定，适用于体积较大、引脚较多的元器件。在焊接过程中，需要严格控制焊接温度、焊接时间等参数，避免因焊接温度过高导致元器件损坏，或焊接温度过低导致虚焊、假焊等问题。

最后是质量检测环节，PCB 打样完成后需要通过多项检测项目确保产品质量。常见的检测项目包括外观检测、电气性能检测、机械性能检测等。外观检测主要检查电路板表面是否存在划痕、污渍、线路缺损等缺陷；电气性能检测通过万用表、示波器等设备测试线路的导通性、绝缘性、信号传输性能等；机械性能检测则测试电路板的抗弯曲强度、耐高温性能、耐湿热性能等，确保电路板在实际使用环境中能够稳定工作。

三、PCB 打样的选型标准与注意事项

对于研发团队而言，选择合适的 PCB 打样厂家与打样方案，是确保项目顺利推进的关键。在选择 PCB 打样厂家时，首先要考察厂家的生产资质与技术实力，优先选择具备 ISO9001 质量管理体系认证、IPC（国际电子工业联接协会）认证的厂家，这些认证能够证明厂家在生产流程与产品质量管控方面达到了行业标准。同时，还可以通过查看厂家的生产设备、检测设备及过往案例，了解其在不同类型 PCB 打样中的经验与能力。

在确定 PCB 打样方案时，研发团队需要根据产品的研发需求明确各项技术参数，避免因参数不清晰导致打样产品无法满足使用要求。例如，在确定线路线宽与线距时，需要结合产品的电流大小、信号频率等因素进行计算，确保线路能够承受额定电流且不会出现信号干扰；在选择表面处理工艺时，需要考虑产品的使用环境与存储要求，常见的表面处理工艺包括喷锡、沉金、OSP（有机 solderability preservative）等，喷锡工艺成本较低但表面平整度较差，沉金工艺表面平整度好且抗氧化性能强但成本较高，OSP 工艺则适用于短期存储且对焊接性能要求较高的场景。

此外，研发团队还需要重视 PCB 打样过程中的沟通与协作，及时与打样厂家沟通设计需求与技术难点，确保打样厂家能够准确理解并执行设计方案。在打样过程中，若出现设计调整或技术问题，应及时与打样厂家协商解决方案，避免因沟通不及时导致打样周期延长或成本增加。同时，在收到打样产品后，研发团队应尽快进行全面的测试与验证，及时反馈测试结果，以便打样厂家根据测试结果优化后续的打样方案，为后续的小批量试产与大规模量产奠定良好基础。

四、PCB 打样的质量保障与常见问题解决

PCB 打样的质量保障需要贯穿整个生产流程，从设计文件审核到最终产品交付，每个环节都需要建立严格的质量管控标准。在设计文件审核环节，打样厂家应配备专业的审核团队与审核软件，对设计文件进行全面的检查与分析，不仅要检查线路布局、元器件封装等基础参数，还要对设计的可制造性进行评估，提出优化建议，帮助客户提升设计方案的生产可行性；在生产环节，打样厂家应建立完善的生产过程管控体系，对每道工序的操作规范、工艺参数进行明确规定，并安排专人进行监督与检查，确保生产过程符合质量标准；在检测环节，打样厂家应配备先进的检测设备，如 AOI（自动光学检测）设备、飞针测试设备等，实现对打样产品的全面检测，避免不合格产品流入客户手中。

在 PCB 打样过程中，常见的质量问题包括线路短路与断路、元器件焊接不良、基材变形等。针对线路短路与断路问题，主要原因可能是设计文件中的线路间距过小导致蚀刻时出现线路粘连，或线路存在断点导致导通性不良。解决这类问题需要在设计阶段合理设计线路间距，确保符合生产工艺要求，同时在生产过程中加强对蚀刻工艺参数的控制，避免因蚀刻过度或不足导致线路缺陷。对于元器件焊接不良问题，常见原因包括焊接温度不当、焊膏质量不佳、元器件引脚氧化等。解决这类问题需要根据元器件的特性确定合适的焊接温度与焊接时间，选择质量合格的焊膏，并在焊接前对元器件引脚进行清洁处理，去除氧化层。针对基材变形问题，主要原因可能是基材选择不当或生产过程中温度过高导致基材收缩不均。解决这类问题需要根据产品的使用环境选择合适的基材，并在生产过程中控制各环节的温度，避免基材因温度变化出现变形。

除了上述常见问题，PCB 打样还可能面临信号干扰、散热不良等性能方面的问题。对于信号干扰问题，研发团队需要在设计阶段优化线路布局，避免敏感信号线路与强电流线路平行或靠近，同时采用接地、屏蔽等措施减少信号干扰；对于散热不良问题，需要合理设计散热路径，选择具有良好散热性能的基材与表面处理工艺，必要时增加散热孔、散热片等散热结构，确保电路板在工作过程中能够有效散热，避免因温度过高影响产品性能与使用寿命。

总之，PCB 打样作为电子设备研发的关键环节，其质量与效率直接影响产品的研发周期与市场竞争力。研发团队需要充分认识到 PCB 打样的重要性，深入了解 PCB 打样的核心流程、技术要求与选型标准，加强与打样厂家的沟通与协作，共同保障 PCB 打样的质量与进度。同时，打样厂家也应不断提升自身的技术实力与服务水平，为客户提供更专业、更高效的 PCB 打样服务，助力电子设备研发企业加快产品创新与市场推广的步伐。
