聊聊 PCB A 加工那些事儿，原来一块电路板诞生这么多讲究

提到电子产品里的核心部件，PCB A 板绝对算一个。不管是家里常用的路由器、手机充电器，还是工作中离不开的笔记本电脑、打印机，里面都藏着这么一块小小的电路板。可别小瞧它，从一堆零散的电子元件到能正常工作的 PCB A 板，中间要经过一整套复杂又精细的加工流程，每一步都藏着不少门道，要是哪个环节出了岔子，最后做出来的板子可能就成了 “废品”。

很多人可能觉得 PCB A 加工就是把零件往板子上一装就行，其实远没这么简单。首先得把加工需要的各种物料准备好，这可不是随便找些零件凑数。PCB 裸板得选对材质，不同用途的电子产品对板子的耐热性、绝缘性要求不一样，比如工业设备里的 PCB 板，就得能承受更高的温度和更复杂的环境；还有电阻、电容、芯片这些元器件，不仅要核对型号、规格，还得检查有没有外观损坏，比如引脚变形、外壳开裂之类的问题，要是把有问题的零件装上去，后续麻烦可就大了。

物料准备好之后，接下来就是 PCB A 加工里很关键的一步 —— 焊膏印刷。这一步就像给 PCB 板的焊盘 “涂胶水”，只不过涂的是能把元器件固定住还能导电的焊膏。操作的时候，得先用钢网对准 PCB 板上的焊盘位置，钢网上的小孔位置和焊盘是一一对应的。然后用刮刀把焊膏刮过钢网，焊膏就会通过小孔漏到焊盘上，形成一层均匀的焊膏层。这里面的讲究可不少，焊膏的量不能多也不能少，多了容易导致后续焊接时出现短路，少了又可能焊不牢固；而且焊膏的粘度也得控制好，太稀了会流得到处都是，太稠了又印不均匀，所以每次印刷前都得先调试好设备参数，印刷完还要抽查几块板子，看看焊膏印刷的效果怎么样。

焊膏印刷完成后，就该进行元器件贴装了，这一步主要靠贴片机来完成。贴片机就像一个精准的 “机械手”，能通过摄像头识别元器件的型号和引脚，然后准确地把元器件吸起来，放到 PCB 板对应的焊盘位置上。不过在贴装之前，得先在电脑里导入 PCB 板的贴装坐标文件，这个文件里记录了每个元器件在 PCB 板上的具体位置和角度，贴片机就是根据这个文件来定位的。不同的元器件贴装时的要求也不一样，比如体积很小的 0402 封装的电阻电容，对贴装精度要求特别高，稍微偏一点就可能贴到旁边的焊盘上；而像芯片这种引脚比较多的元器件，不仅要位置准，还得保证引脚和焊盘能完美对齐，不然焊接的时候很容易出现虚焊。贴装过程中，贴片机还会实时检测贴装情况，如果发现元器件贴错位置或者漏贴，就会报警提示，工作人员就得及时处理。

元器件贴装好之后，就进入到焊接环节了，常见的焊接方式有回流焊和波峰焊两种。回流焊主要用于贴装在 PCB 板表面的元器件，它是通过一个加热炉，让 PCB 板随着传送带依次经过预热区、恒温区、回流区和冷却区。在预热区，焊膏里的溶剂会慢慢挥发掉；到了恒温区，温度会保持在一个合适的范围，让元器件和 PCB 板的温度逐渐均匀，避免因温度骤升导致元器件损坏；进入回流区后，温度会迅速升高到焊膏的熔点以上，焊膏融化后就会把元器件和 PCB 板牢牢焊接在一起；最后经过冷却区，焊膏凝固，焊接就完成了。波峰焊则主要用于有引脚的元器件，比如插件电阻、电容和连接器等，它是让 PCB 板的底面经过一个融化的焊锡波，焊锡波会包裹住元器件的引脚，从而实现焊接。不管是回流焊还是波峰焊，温度曲线的控制都至关重要，不同类型的焊膏和元器件需要不同的温度曲线，要是温度曲线设置不当，很可能会出现焊锡球、虚焊、冷焊等问题，影响 PCB A 板的质量。

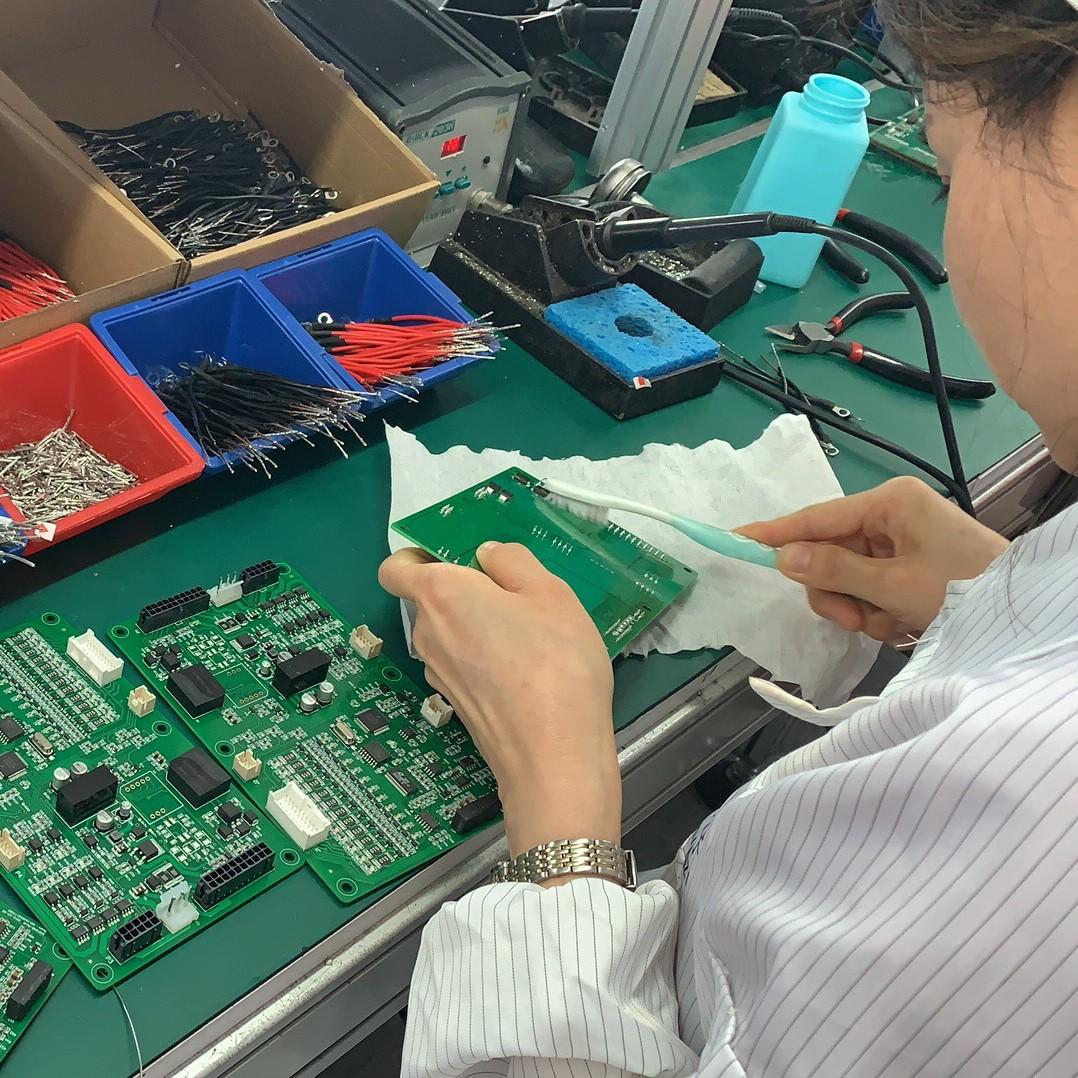

焊接完成后，并不意味着 PCB A 加工就结束了，还得进行严格的质量检测。这一步就像是给 PCB A 板 “体检”，要把有问题的板子找出来。常用的检测方法有目视检测、AOI 检测、X 射线检测和功能测试等。目视检测主要靠工作人员用眼睛或者放大镜查看 PCB A 板的外观，看看有没有明显的焊接缺陷，比如焊锡过多、过少、虚焊、漏焊，还有元器件有没有贴错、贴反或者损坏的情况。AOI 检测则是用自动化光学检测设备，通过摄像头拍摄 PCB A 板的图像，然后和标准图像进行对比，能快速找出肉眼不容易发现的缺陷，比如微小的焊锡球、引脚偏移等，大大提高了检测效率和准确性。对于一些封装比较特殊的元器件，比如 BGA 芯片，它的引脚在芯片底部，肉眼和 AOI 都看不到焊接情况，这时候就需要用 X 射线检测设备，通过 X 射线穿透芯片，观察底部引脚的焊接状态，判断是否存在虚焊、空焊等问题。最后，还要对 PCB A 板进行功能测试，就是把板子装到对应的测试治具上，模拟实际工作环境，检测板子的各项功能是否正常，比如电路是否导通、信号传输是否稳定、元器件是否能正常工作等，只有通过所有测试的 PCB A 板，才能算是合格的产品。

除了这些主要环节，PCB A 加工过程中还有很多细节需要注意。比如车间的环境控制，温度、湿度和洁净度都得符合要求，温度太高或太低可能会影响焊膏的性能和元器件的稳定性，湿度过大容易导致 PCB 板受潮，焊接时出现气泡，而洁净度不够则可能有灰尘附着在 PCB 板或元器件上，影响焊接质量。还有静电防护，电子元器件大多比较怕静电，尤其是芯片，轻微的静电就可能把元器件击穿损坏，所以工作人员在操作时都得穿防静电服、戴防静电手环，设备和工作台也得接地，避免产生静电。另外，物料的储存也有讲究，焊膏需要放在冰箱里冷藏保存，使用前得提前拿出来回温，不然会影响印刷效果；元器件也得按照不同的类型和规格分类存放，避免混淆和损坏。

可能有人会问，既然 PCB A 加工这么复杂，为什么不能随便简化步骤呢？其实道理很简单，每一个步骤都是为了保证 PCB A 板的质量和可靠性。如果省略了焊膏印刷后的检查，就可能把有问题的板子流入到后续环节，导致更多的浪费；如果焊接时温度控制不好，就算当时看起来没问题，用不了多久也可能出现故障，影响整个电子产品的使用寿命。而且现在电子产品越来越精密，对 PCB A 板的要求也越来越高，比如手机里的 PCB A 板，体积小、元器件密度大，加工时稍微有点差错就可能导致整个板子报废，所以更得严格按照流程来操作。

总的来说，PCB A 加工是一个环环相扣、精益求精的过程，从物料准备到最终的质量检测，每一步都离不开工作人员的细心和专业，也离不开先进的设备和科学的管理。一块小小的 PCB A 板，背后凝聚的是无数细节的把控和对质量的追求。正是因为有了这些严谨的加工流程，我们才能用到各种各样性能稳定、可靠的电子产品，让生活和工作变得更加便捷。
