PCB：电子产品的 “神经脉络”，构建数字世界的隐形基石

当我们拿起智能手机刷社交媒体、用笔记本电脑处理工作文档、或是看着智能电视播放影视节目时，很少有人会留意到这些设备内部一块不起眼却至关重要的部件 —— 印制电路板，也就是我们常说的 PCB。它就像电子产品的 “神经脉络”，将芯片、电阻、电容等各类电子元件紧密连接，让电流与信号能够稳定传输，最终实现设备的各项功能。没有 PCB 的支撑，绝大多数电子设备都只能停留在零散元件的状态，无法形成高效协同工作的整体，数字时代的便捷生活也将无从谈起。

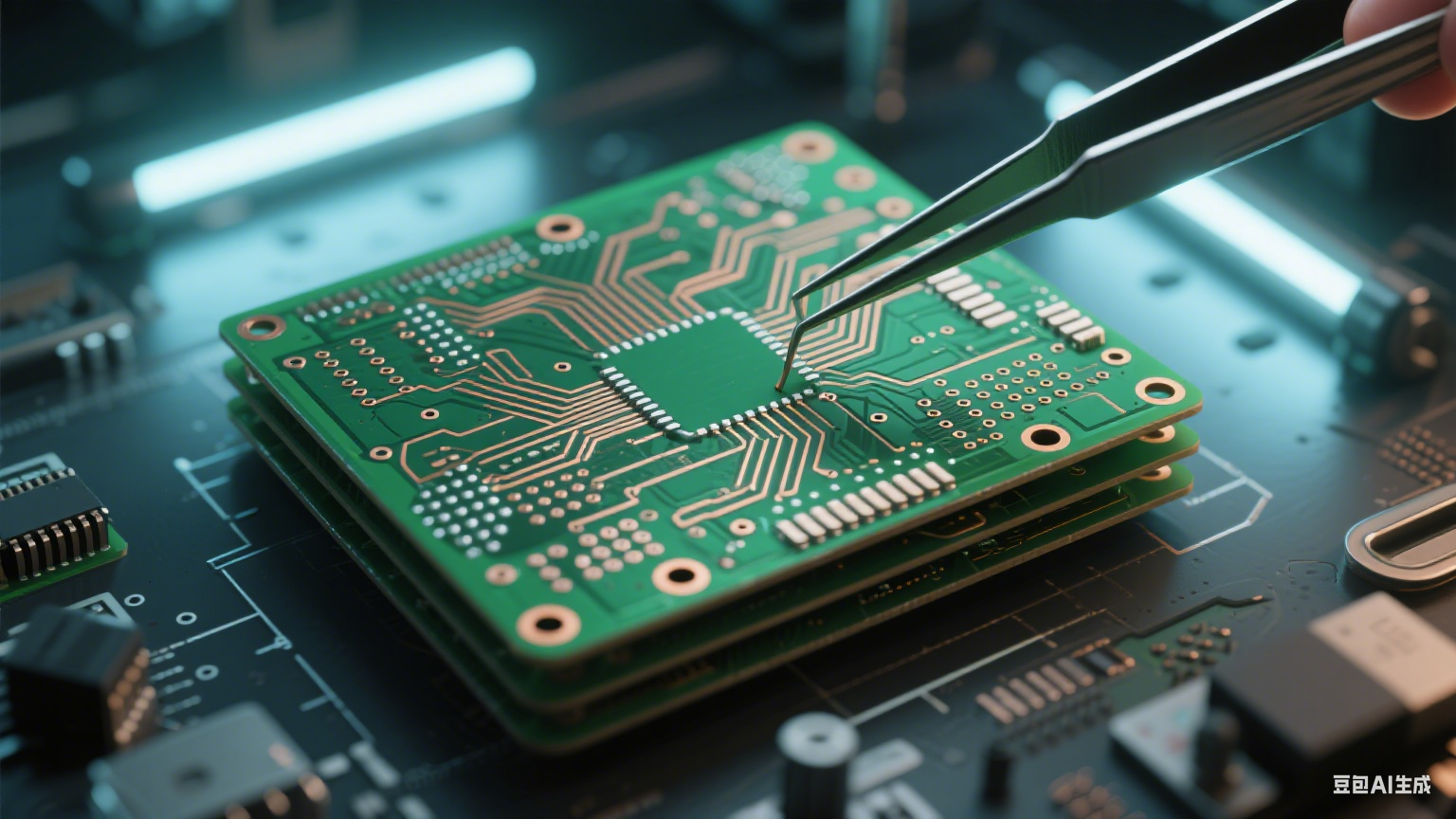

PCB 的外观通常是一块带有铜箔线路和众多小孔的绝缘基板，基板材质多为环氧树脂玻璃布，表面可能覆盖绿色、黑色、蓝色等不同颜色的阻焊层，这些阻焊层不仅能保护铜箔线路免受外界环境侵蚀，还能通过不同颜色区分不同功能的电路板，方便工程师在组装和维修时快速识别。不同类型的 PCB 在结构和用途上有着显著差异，单面板是最基础的类型，仅在基板的一面铺设铜箔线路，常用于结构简单、功能单一的电子设备，比如早期的收音机和小型玩具；双面板则在基板两面都设有线路，通过金属化孔实现两面线路的导通，能容纳更多元件和更复杂的线路布局，广泛应用于智能手机充电器、小型家电等产品；而多层板则是在基板内部增加了多层铜箔线路，层与层之间通过过孔连接，这种结构能极大节省电路板空间，满足高端电子产品对小型化、高密度的需求，像笔记本电脑主板、5G 基站设备、航空航天电子仪器等，几乎都依赖多层 PCB 来实现复杂的电路功能。

PCB 的制造过程是一项精密且复杂的系统工程，每一个环节的质量控制都直接影响最终产品的性能与可靠性。首先是基板裁剪环节，需要根据设计图纸将大块的绝缘基板切割成所需的尺寸和形状，切割过程中要保证基板边缘平整，避免出现裂纹或变形，否则会影响后续线路制作；接下来是线路制作，传统工艺会先在基板表面覆盖一层铜箔，然后涂上光刻胶，通过曝光将设计好的线路图案转移到光刻胶上，再经过显影、蚀刻等步骤，将不需要的铜箔去除，留下符合设计要求的线路，而随着技术的发展，激光直接成像技术（LDI）逐渐成为主流，它无需制作光刻掩膜，直接通过激光在光刻胶上绘制线路图案，不仅提高了线路精度，还缩短了生产周期；线路制作完成后，需要进行钻孔处理，这些孔分为通孔、盲孔和埋孔，通孔贯穿整个基板，用于连接不同层面的线路或安装元件引脚，盲孔只穿透基板的部分层面，埋孔则隐藏在基板内部，不与表面连通，钻孔时需要精确控制孔的位置、孔径和深度，任何偏差都可能导致线路连接故障；钻孔之后是孔金属化处理，通过化学沉积的方式在孔壁上覆盖一层薄薄的铜，使原本绝缘的孔壁具备导电能力，从而实现不同层面线路的导通；随后是阻焊层涂覆，将阻焊油墨均匀涂覆在电路板表面，经过固化后形成保护膜，只在需要焊接元件的部位留下焊盘，阻焊层不仅能防止线路氧化和短路，还能提高电路板的耐磨损和耐温性能；最后是字符印刷和表面处理，字符印刷会在电路板表面印上元件编号、型号等标识，方便后续元件组装和维修，表面处理则包括沉金、镀锡、喷锡等工艺，目的是提高焊盘的可焊性和抗氧化能力，确保元件能够牢固焊接在电路板上。

在消费电子领域，PCB 的应用呈现出小型化、高密度、高频率的发展趋势。随着智能手机、智能手表、无线耳机等便携设备越来越轻薄，对 PCB 的尺寸和重量提出了更高要求，柔性 PCB（FPC）和刚柔结合 PCB（RFPCB）应运而生。柔性 PCB 采用柔性绝缘基板，能够随意弯曲、折叠，甚至可以在三维空间内布置线路，非常适合用于设备内部狭小且需要弯曲的部位，比如智能手机的屏幕排线、智能手表的表带内部线路等；刚柔结合 PCB 则结合了刚性 PCB 和柔性 PCB 的优点，既具备刚性部分的结构稳定性，又拥有柔性部分的弯曲特性，能有效减少设备内部的连接点，提高整体可靠性，目前已广泛应用于折叠屏手机、笔记本电脑的摄像头模组等部件。同时，5G 技术的普及也推动了高频高速 PCB 的发展，5G 设备需要传输大量高速数据，对 PCB 的信号传输速度和稳定性要求极高，这就需要采用低损耗的基板材料和优化的线路设计，减少信号在传输过程中的衰减和干扰，确保 5G 网络的高速率和低延迟。

工业控制领域对 PCB 的可靠性和耐环境性能有着严格要求。在工业自动化设备中，PCB 需要长期在高温、高湿度、多粉尘、强振动等恶劣环境下工作，因此必须采用耐高温、耐腐蚀的基板材料和特殊的表面处理工艺，比如使用聚酰亚胺基板替代传统的环氧树脂基板，提高电路板的耐温性能，采用镀镍金表面处理增强焊盘的抗腐蚀能力。此外，工业控制设备通常需要实现复杂的逻辑控制和数据采集功能，对 PCB 的线路密度和抗干扰能力也有较高要求，部分高端工业控制 PCB 还会集成嵌入式处理器和存储芯片，形成具有一定智能控制能力的电路板，进一步提高设备的自动化水平和响应速度。在电力系统中，PCB 常用于电力监控设备、继电保护装置等，这些设备需要承受较高的电压和电流，因此 PCB 的线路宽度和铜箔厚度需要根据实际电流大小进行精确设计，避免线路因过热而烧毁，同时还要采取有效的绝缘措施，防止出现高压击穿现象，确保电力系统的安全稳定运行。

汽车电子是 PCB 应用的新兴增长点，随着汽车向智能化、电动化方向发展，车内电子设备的数量和复杂度不断提升，对 PCB 的需求也大幅增加。在传统燃油汽车中，PCB 主要用于车载音响、仪表盘、空调控制系统等简单电子设备，而在新能源汽车和智能网联汽车中，PCB 的应用场景扩展到了动力电池管理系统（BMS）、电机控制系统、自动驾驶感知系统（如摄像头、雷达）、车载信息娱乐系统等关键领域。动力电池管理系统中的 PCB 需要具备高精度的电压和电流检测功能，实时监控电池的工作状态，防止电池过充、过放或过热，确保动力电池的安全和使用寿命；自动驾驶感知系统中的 PCB 则需要支持高清摄像头、激光雷达等设备的高速数据传输，对 PCB 的信号完整性和抗干扰能力要求极高，部分高端自动驾驶汽车甚至会采用 10 层以上的多层 PCB，以满足复杂的电路布局需求。此外，汽车 PCB 还需要通过严格的可靠性测试，包括高低温循环测试、振动测试、湿热测试等，确保在汽车的整个使用寿命周期内能够稳定工作。

医疗电子领域对 PCB 的精度和生物相容性有着特殊要求。在医疗诊断设备中，如心电图机、超声诊断仪、血液分析仪等，PCB 需要实现高精度的信号采集和处理，确保诊断数据的准确性，这就要求 PCB 的线路设计具有极低的噪声和干扰，同时采用高稳定性的元件和基板材料；在植入式医疗设备中，如心脏起搏器、人工耳蜗等，PCB 不仅要体积小巧、重量轻盈，还需要具备良好的生物相容性，避免与人体组织发生不良反应，因此通常会采用特殊的生物惰性材料制作基板和封装，并且对 PCB 的密封性要求极高，防止体液进入设备内部导致故障。此外，医疗电子 PCB 还需要符合严格的行业标准和法规，如美国的 FDA 认证和国际电工委员会的 IEC 标准，确保设备的安全性和有效性。

从 PCB 技术的发展历程来看，其始终伴随着电子产业的进步而不断创新。早期的 PCB 以单面板为主，线路精度较低，主要满足简单电子设备的需求；随着集成电路技术的发展，双面板和多层板逐渐成为主流，线路密度和传输速度不断提升；如今，随着人工智能、物联网、元宇宙等新兴技术的兴起，PCB 正朝着更高精度、更高频率、更智能化的方向发展。未来，PCB 可能会与传感器、芯片等元件进一步融合，形成集成度更高的系统级封装（SiP），减少设备内部的连接环节，提高整体性能；同时，环保型 PCB 也将成为发展趋势，采用可降解的基板材料和无铅、无卤素的工艺，降低 PCB 生产和废弃过程对环境的影响。此外，随着量子计算、太空探索等前沿领域的发展，对 PCB 的性能要求将更加苛刻，可能需要开发能够在极端温度、强辐射环境下工作的特殊 PCB，为这些领域的技术突破提供支撑。

面对不断变化的市场需求和技术挑战，PCB 行业需要持续投入研发，突破关键技术瓶颈，提升产品质量和性能。对于普通消费者而言，虽然我们平时很少直接接触 PCB，但它却渗透在生活的方方面面，从日常使用的电子设备到工业生产、医疗健康、交通运输等领域，都离不开 PCB 的支撑。那么，当我们下次使用电子设备时，是否会对这个 “隐形基石” 多一份关注，思考它背后更多的技术细节和发展可能性呢？
