走进 PCBA 加工厂的车间，最先映入眼帘的不是轰鸣的大型机械，而是一排排整齐排列的精密设备，空气中弥漫着淡淡的松香气息，穿着防静电服的工人在操作台前有条不紊地忙碌，每一个动作都透着对细节的极致追求。这里是电子设备的 “心脏” 诞生地，小到智能手环的控制板，大到工业机床的主控模块，都要经过这里数十道复杂工序的打磨，才能从一堆零散的电子元件，变成具备完整功能的电路板组件。

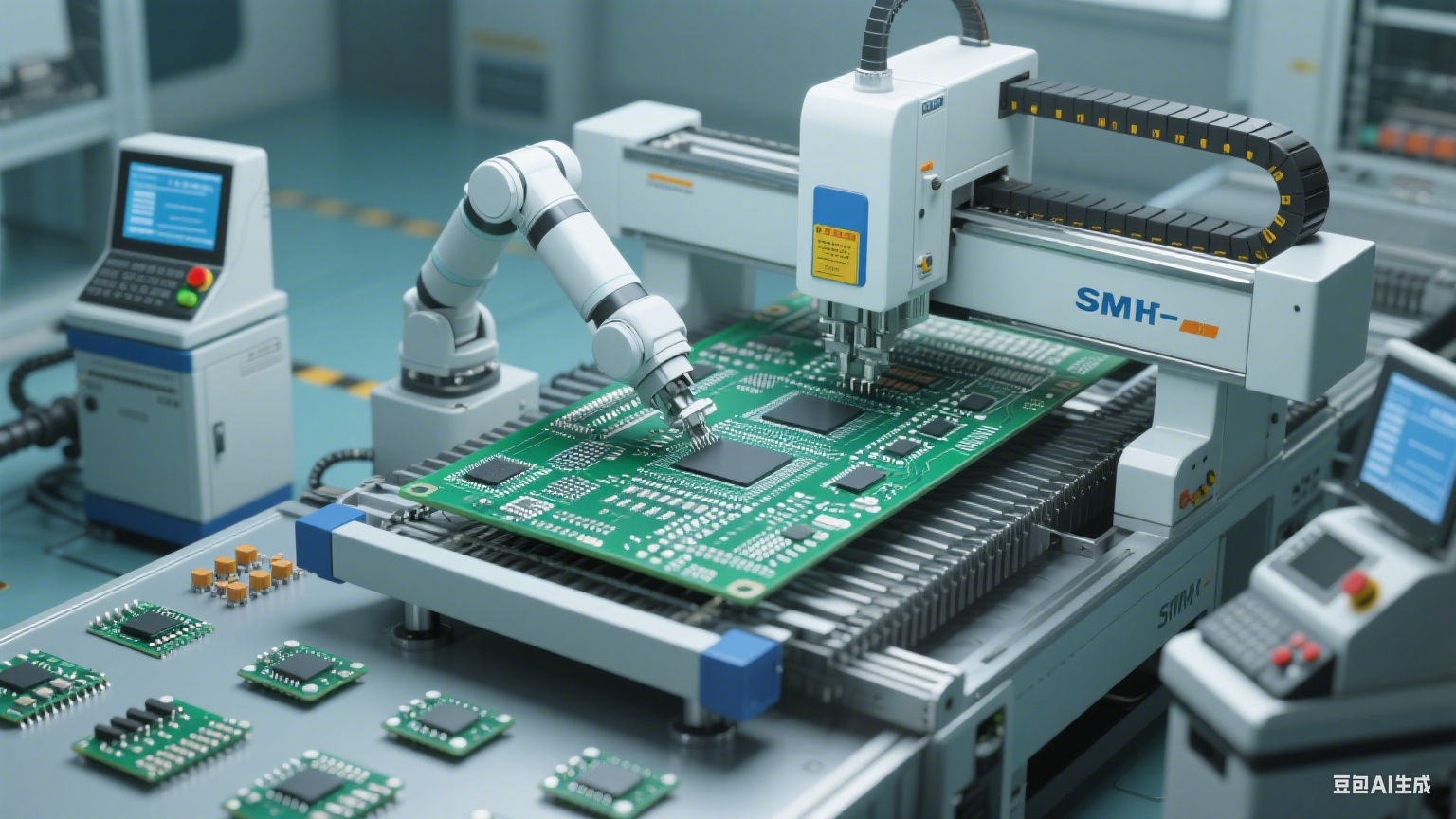

PCBA 加工并非简单的元件拼接，而是一套融合了技术、经验与耐心的系统工程。第一步要做的就是元件筛选，所有电阻、电容、芯片等元器件都会先进入检测区，通过专业仪器检查外观是否有破损、参数是否符合设计标准。曾经有一批电容因为引脚氧化程度超出允许范围，即使其他指标达标，也被全部退回供应商，“差之毫厘，谬以千里” 的道理在这里被反复印证。筛选合格的元件会被送入 SMT 贴片车间，这里的贴片机堪称 “指尖上的舞者”，机械臂以微米级的精度将元件吸附、定位，然后精准贴附在 PCB 板的焊盘上，每小时能完成数万次贴片操作，却几乎不会出现偏差。
贴片完成的 PCB 板会进入回流焊炉，这是决定焊接质量的关键环节。炉内分为预热、恒温、回流、冷却四个区域，温度曲线会根据元件类型和 PCB 材质进行精准调整。比如焊接 BGA 芯片时，温度需要控制在 210-220℃之间，误差不能超过 ±5℃，否则容易出现虚焊或芯片损坏的问题。车间里的技术员会每隔两小时检查一次温度曲线，并用 X 射线检测仪抽查焊接效果，确保每一个焊点都牢固可靠。
焊接完成后的电路板并非直接出厂，还要经过严格的测试环节。首先是外观检测，工人会借助放大镜或 AOI 自动光学检测设备，检查是否有元件错贴、漏贴、焊点连锡等问题；接着是功能测试，将电路板接入模拟工作环境，测试各项电气性能是否符合设计要求。比如测试电源板时，会模拟不同的输入电压，检测输出电压的稳定性和纹波系数；测试信号板时，则会检测信号传输的速度和抗干扰能力。对于一些高精度的工业控制板，还会进行高低温测试和老化测试，模拟在恶劣环境下的工作状态，确保产品的稳定性和使用寿命。
除了标准化的生产流程，PCBA 加工厂还会根据客户的个性化需求提供定制化服务。有些客户会带来特殊的设计方案，比如需要在狭小的 PCB 空间内集成更多功能元件，这时工程师就会与客户一起优化设计，调整元件布局和焊接工艺。曾经有一个医疗设备客户，要求电路板具备极高的抗电磁干扰能力，加工厂专门为其调整了 PCB 的接地设计，并采用屏蔽材料包裹关键元件，经过多次测试和优化，最终满足了客户的需求。这种定制化服务不仅考验加工厂的技术实力，更需要良好的沟通能力和快速响应能力。
在 PCBA 加工行业，质量控制贯穿于生产的每一个环节。加工厂会建立完善的质量管理体系，从原材料采购到成品出厂，每一个步骤都有详细的记录和追溯机制。原材料会留存样品，生产过程中的检测数据会实时上传至系统，一旦出现问题，能够快速定位原因并及时改进。同时，车间还会定期对工人进行培训，提升操作技能和质量意识，确保每一个岗位的员工都能严格按照标准流程操作。正是这种对质量的严苛要求，让许多 PCBA 加工厂赢得了客户的信任，成为电子行业供应链中不可或缺的一环。
随着电子行业的快速发展，PCBA 加工技术也在不断创新。如今，越来越多的加工厂开始引入自动化生产线，AGV 机器人会自动将物料从仓库运送到车间，机械臂会完成精密的焊接和测试操作，MES 生产执行系统会实时监控生产进度和质量数据，大大提高了生产效率和产品质量。同时，环保理念也在逐渐融入生产过程，许多加工厂开始采用无铅焊接工艺，减少对环境的污染；对生产过程中产生的废料和废水进行分类处理，实现绿色生产。这些创新和改变，不仅推动了 PCBA 加工行业的发展，也为电子行业的可持续发展贡献了力量。
在 PCBA 加工厂里，每一块电路板都承载着客户的期望和工程师的心血，每一道工序都凝聚着技术和经验的积累。从零散的元件到完整的电路板，从标准化生产到定制化服务，从传统工艺到技术创新，这里的每一个细节都在诠释着精密制造的魅力。未来，随着 5G、人工智能、物联网等新兴技术的发展，电子设备对电路板的要求会越来越高，PCBA 加工行业也将面临新的机遇和挑战。那么，这些加工厂又将如何应对新的需求，继续在电子行业的浪潮中稳步前行呢？这不仅是行业从业者需要思考的问题，也值得每一个关注电子行业发展的人去探索。
