印制电路板：电子设备的 “神经网络” 与技术演进之路

印制电路板（PCB）作为电子元器件的支撑载体与电路信号传输的关键通道，早已深度融入现代社会的每一个技术角落。从我们日常使用的智能手机、笔记本电脑，到工业生产中的自动化控制设备，再到航空航天领域的精密仪器，几乎所有复杂电子系统都依赖 PCB 实现元器件的有序连接与高效协作。这种以绝缘基板为基础，通过蚀刻、电镀等工艺在表面形成导电图形的特殊板材，不仅解决了传统导线连接带来的杂乱与不稳定问题，更推动了电子设备向小型化、高密度、高可靠性方向持续发展，成为电子信息产业不可或缺的核心基础部件。

理解 PCB 的价值，首先需要追溯其技术发展的脉络。20 世纪初，电子管技术兴起后，传统手工焊接导线的方式逐渐无法满足电路复杂度提升的需求，PCB 的雏形由此诞生。早期的 PCB 采用简单的金属箔粘贴在绝缘板上，通过机械刻划去除多余部分形成电路；到 20 世纪 40 年代，随着蚀刻工艺的成熟，铜箔蚀刻技术开始主导 PCB 生产，大幅提升了电路精度与生产效率；进入 21 世纪，智能手机、物联网设备等产品对空间的极致追求，推动 PCB 从单面板、双面板向多层板、柔性板、软硬结合板快速迭代，如今高密度互联板（HDI）、集成电路载板（IC 载板）等高端产品已成为技术竞争的核心焦点，其线宽线距已突破微米级，进一步支撑了芯片封装技术的突破与电子设备性能的跃升。

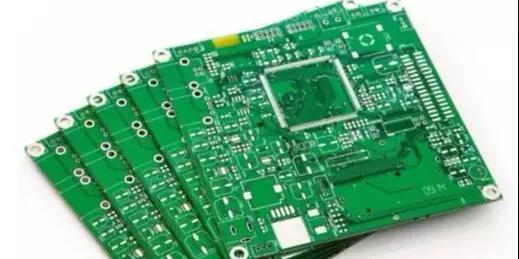

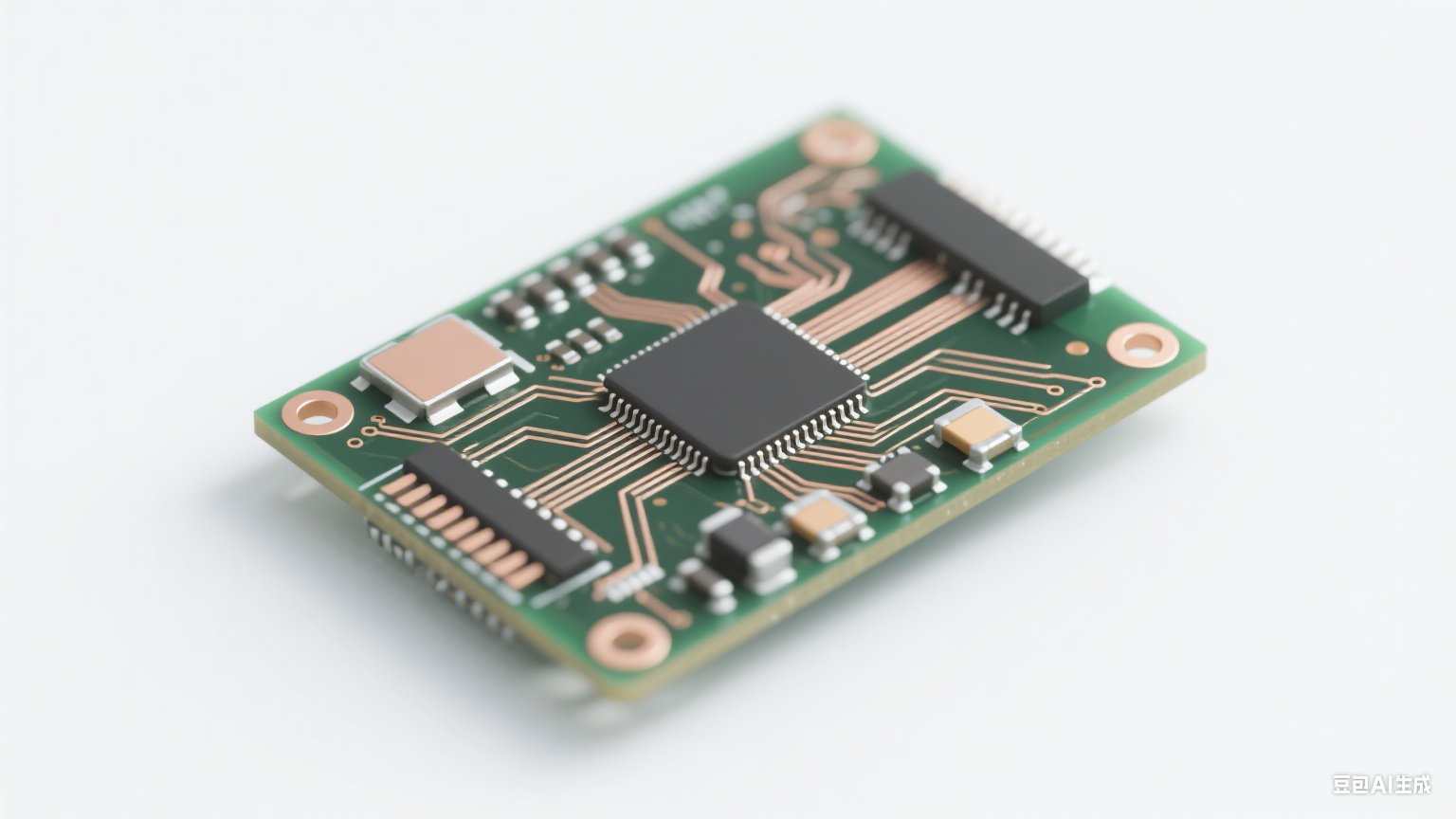

（注：此处为示例图片链接，实际应用中需替换为真实且符合版权要求的 PCB 结构示意图，图中可清晰展示绝缘基板、铜箔线路、焊盘、阻焊层等核心组成部分，帮助读者直观理解 PCB 的物理结构）

深入剖析 PCB 的核心构成，能够更清晰地认识其实现功能的内在逻辑。一块标准的 PCB 主要由五大关键部分组成：绝缘基板是整个板材的基础，通常采用玻璃纤维布与环氧树脂复合而成，具备优异的绝缘性能、机械强度与耐热性，为电路提供稳定的支撑环境；导电图形由高纯度铜箔通过蚀刻工艺形成，包括信号线、电源线、接地线等，是实现电子元器件之间信号与电流传输的核心通道，其线宽、线距及布线合理性直接影响电路的传输效率与抗干扰能力；焊盘是导电图形上用于焊接电子元器件引脚的特定区域，表面通常会进行镀锡、镀金等处理，以增强焊接可靠性与抗氧化能力，确保元器件与 PCB 之间的牢固连接；阻焊层是覆盖在导电图形表面的绝缘涂层，一般为绿色（也有红色、蓝色等特殊颜色），能够防止焊接时出现桥连短路、保护铜箔免受氧化腐蚀，同时便于生产过程中的视觉识别与检修；丝印层则是在阻焊层表面印刷的文字、符号与图形，包括元器件标号、极性标识、生产信息等，为 PCB 的装配、调试与维护提供直观的指引，降低人工操作的难度与误差。

PCB 的生产流程是一项融合精密制造与严格质量控制的系统工程，涵盖从设计到成品的多个关键环节。首先，PCB 设计需根据电子设备的功能需求，利用专业设计软件（如 Altium Designer、PADS 等）进行电路原理图绘制与 PCB 版图布局，布局过程中需综合考虑信号完整性、电磁兼容性、散热性能等因素，优化布线路径以减少干扰；设计完成后，通过光绘机将 PCB 版图转化为光刻底片，为后续蚀刻工艺提供模板。接下来进入基板预处理阶段，需对绝缘基板进行裁剪、打磨、清洁，去除表面杂质与油污，确保铜箔与基板的结合强度；随后通过压合工艺将铜箔与基板紧密贴合，形成覆铜板。光刻环节中，将光刻胶均匀涂覆在覆铜板表面，利用光刻底片进行曝光，使需要保留的铜箔区域光刻胶固化，无需保留的区域光刻胶溶解；显影后，未固化的光刻胶被去除，露出待蚀刻的铜箔；蚀刻工序通过化学溶液（如氯化铁溶液）将裸露的铜箔腐蚀掉，留下固化光刻胶保护的导电图形；最后去除残留的光刻胶，经过镀锡 / 镀金、阻焊层涂覆、丝印印刷、外形加工（如钻孔、裁剪）等工序，再通过电气性能测试（如通断测试、绝缘电阻测试、阻抗测试）与外观检测，确保 PCB 符合设计标准与使用要求，合格产品方可出厂投入后续元器件装配环节。

不同类型的 PCB 产品，根据结构、材质与应用场景的差异，形成了多样化的分类体系，以满足不同电子设备的个性化需求。按导电层数划分，可分为单面板、双面板与多层板：单面板仅在基板一面形成导电图形，结构简单、成本低廉，适用于电路简单的低端设备（如玩具、小型家电控制面板）；双面板在基板两面均有导电图形，通过过孔实现两面电路的连接，适用于电路复杂度中等的设备（如小型路由器、普通传感器）；多层板则在基板内部增加了多层导电图形，层与层之间通过盲孔、埋孔连接，具备更高的电路密度与布线灵活性，广泛应用于智能手机、服务器、航空航天设备等高端产品，目前常见的多层板层数从 4 层、6 层到几十层不等，层数越多，技术难度与生产成本也相应提升。按柔韧性划分，可分为刚性 PCB、柔性 PCB（FPC）与软硬结合 PCB：刚性 PCB 基板硬度高，形态固定，是目前应用最广泛的类型；柔性 PCB 采用聚酰亚胺等柔性绝缘材料，可弯曲、折叠、卷曲，适用于空间狭小或需要动态变形的场景（如手机屏幕排线、智能手表内部电路）；软硬结合 PCB 则结合了两者的优势，部分区域具备刚性支撑，部分区域可灵活弯曲，满足复杂结构设备的设计需求（如无人机云台、医疗内窥镜）。此外，还有根据特殊功能划分的类型，如高频 PCB（适用于射频通信设备，具备低信号损耗特性）、高导热 PCB（适用于大功率器件，增强散热能力）等，进一步拓展了 PCB 的应用边界。

在现代电子信息产业中，PCB 的应用场景几乎覆盖所有核心领域，其技术水平直接影响下游产品的性能与竞争力。消费电子领域是 PCB 最大的应用市场，智能手机、平板电脑、智能电视、可穿戴设备等产品对 PCB 的小型化、轻薄化、高密度要求极高，例如智能手机中的 PCB 多采用 10 层以上的 HDI 板，线宽线距控制在 50 微米以内，以实现多摄像头、5G 通信、快充等复杂功能的集成；工业控制领域对 PCB 的可靠性与稳定性要求严苛，自动化设备、PLC（可编程逻辑控制器）、传感器等产品中的 PCB 需具备优异的抗干扰能力与耐温性，能够在高温、潮湿、粉尘等恶劣工业环境下长期稳定运行；汽车电子领域随着新能源汽车与智能网联技术的发展，对 PCB 的需求呈现爆发式增长，车载导航、自动驾驶系统、电池管理系统（BMS）等部件需要大量高可靠性 PCB，尤其是车用 PCB 需通过严苛的振动、冲击、高低温循环测试，确保行车安全；航空航天与军事领域（注：此处仅涉及民用航空航天技术，不涉及军事应用）对 PCB 的性能要求达到极致，卫星、航天器、民用飞机等设备中的 PCB 需具备抗辐射、耐极端温度（-55℃至 125℃以上）、长寿命等特性，部分特殊 PCB 还需采用陶瓷基板等高端材料，以满足太空环境或高空飞行环境的使用需求；医疗电子领域的 PCB 则需符合生物相容性与无菌要求，心电图机、超声诊断设备、微创手术器械等医疗设备中的 PCB 需具备高精度信号传输能力，同时确保不会对人体产生不良影响。

随着电子信息产业向智能化、绿色化、集成化方向发展，PCB 技术也面临着新的挑战与机遇，未来将在多个关键方向实现突破。高密度化是持续追求的核心目标，随着芯片尺寸不断缩小、引脚数量大幅增加，PCB 的线宽线距将进一步向纳米级迈进，同时通过先进的封装技术（如 Chiplet 芯粒技术）实现 PCB 与芯片的更紧密集成，减少信号传输路径，提升整体系统性能；绿色环保成为行业发展的必然趋势，传统 PCB 生产过程中使用的部分化学物质（如溴化阻燃剂、重金属）对环境存在潜在影响，未来将更多采用无卤阻燃材料、水性油墨等环保材料，同时优化生产工艺以降低能耗与废弃物排放，推动 PCB 产业向循环经济模式转型，例如通过技术创新实现废旧 PCB 的高效回收与资源再利用，减少电子垃圾污染；柔性化与可穿戴化技术将进一步成熟，柔性 PCB 将向更薄（厚度可小于 0.1 毫米）、更耐弯折（可实现数万次弯折而不损坏）、更高集成度方向发展，同时结合有机电子技术，开发可拉伸 PCB、透明 PCB 等新型产品，为可穿戴设备、柔性显示屏、智能服装等新兴领域提供更灵活的解决方案；智能化制造水平将大幅提升，PCB 生产过程将引入更多物联网、人工智能、大数据技术，通过智能传感器实时监测生产参数（如蚀刻温度、电镀电流），利用 AI 算法优化生产流程、预测设备故障，实现从设计、生产到检测的全流程自动化与智能化，提高生产效率与产品良率，降低人工成本与人为误差；新材料的研发与应用将为 PCB 技术突破提供关键支撑，除了传统的玻璃纤维环氧树脂基板，未来将更多探索陶瓷基板、碳化硅基板、石墨烯复合材料等新型基板材料，这些材料具备更优异的导热性、耐高温性与机械性能，能够满足大功率电子器件、高频通信设备等高端应用场景的需求，同时新型导电材料（如纳米银浆、超导材料）的应用也将为 PCB 的性能提升开辟新的空间。

从支撑早期电子管设备的简单线路板，到如今承载芯片级集成电路的高端 PCB，这项技术已走过百年历程，始终是电子信息产业发展的重要基石。随着 5G、人工智能、物联网、新能源汽车等新兴技术的加速渗透，电子设备对 PCB 的需求将持续增长，同时也对其技术水平提出更高要求。在这场技术革新与产业升级的浪潮中，PCB 企业如何突破高端材料与核心工艺的瓶颈，如何平衡性能提升与绿色环保的关系，如何抓住新兴应用场景带来的机遇，将决定未来行业的竞争格局。而对于整个电子信息产业而言，PCB 技术的每一次进步，都将为下游产品的创新提供更坚实的基础，推动人类社会向更智能、更便捷、更绿色的未来不断迈进，这一充满活力的领域，未来仍有无数可能等待探索。
