PCBA 加工厂：电子制造产业链的核心支撑力量

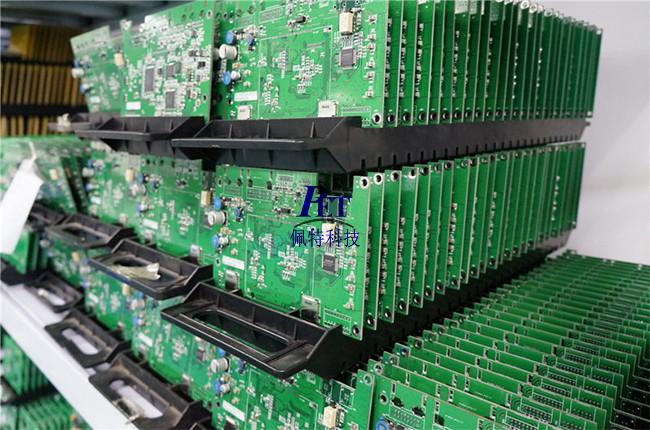

PCBA（Printed Circuit Board Assembly，印刷电路板组件）加工是电子制造领域的关键环节，几乎所有电子设备的核心功能实现都依赖这一工序。从智能手机、智能家居设备到工业控制模块、医疗仪器，PCBA 产品如同电子设备的 “心脏”，承载着信号传输、电力分配和数据处理等重要功能。专业的 PCBA 加工厂通过标准化的生产流程、精密的设备配置和严格的质量管控，将裸露的电路板、电子元器件转化为具备特定功能的组件，为下游终端产品生产提供坚实基础。在电子产业快速迭代的当下，PCBA 加工厂的技术水平、生产效率和品质稳定性，直接影响着整个产业链的竞争力，成为连接电子元器件供应商与终端产品制造商的重要纽带。

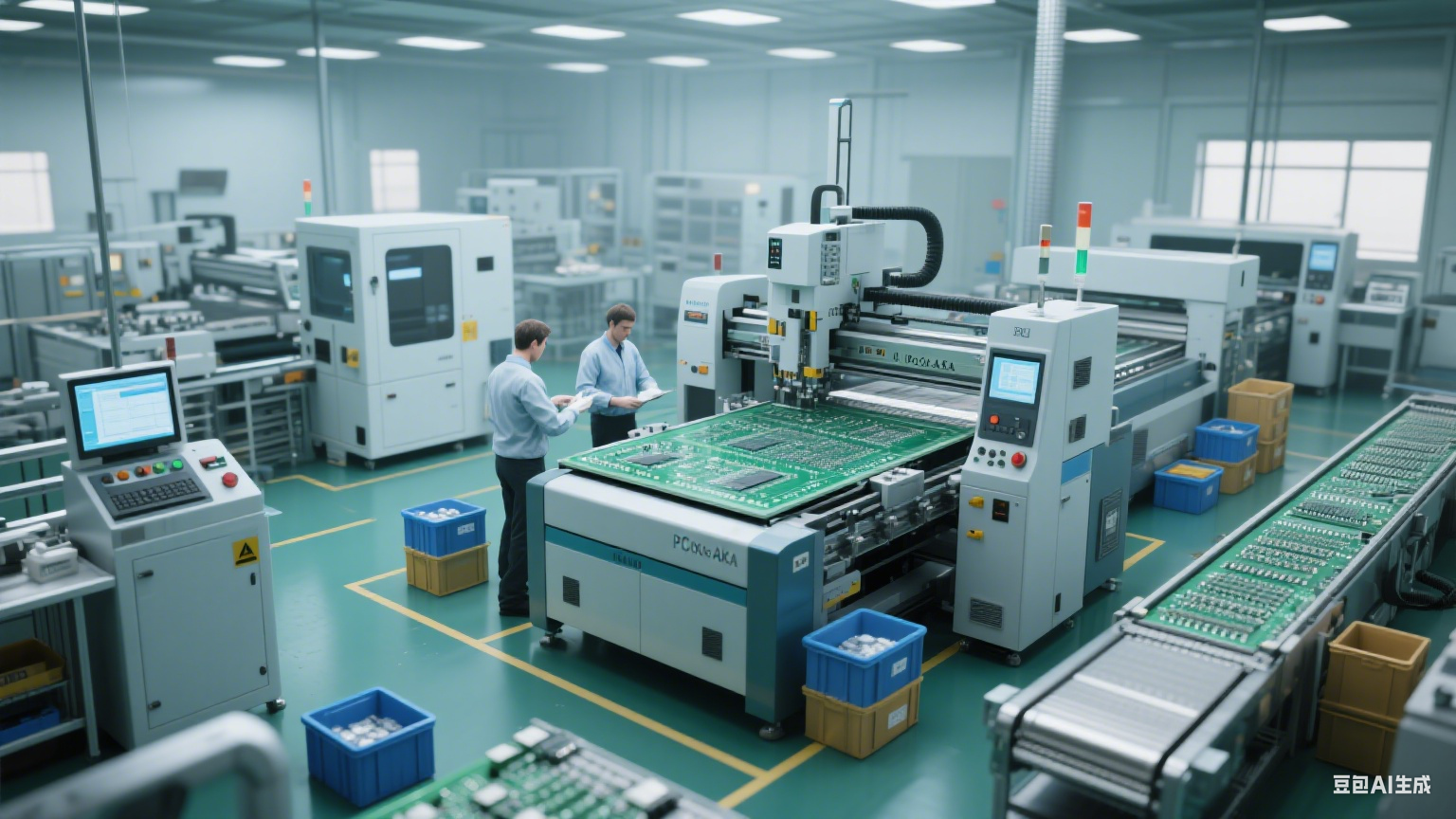

PCBA 加工并非单一工序的简单操作，而是一套涵盖多个环节的复杂生产体系，每个步骤都对最终产品质量起着决定性作用。首先是元器件采购与检验环节，加工厂需根据客户提供的 BOM（Bill of Materials，物料清单），从合格供应商处采购电阻、电容、芯片、连接器等元器件，同时通过外观检测、电气性能测试等手段筛选不合格产品，避免因元器件问题导致后续生产故障。随后进入SMT（Surface Mount Technology，表面贴装技术）工序，这是当前 PCBA 加工的主流技术，通过焊膏印刷机将焊膏精准涂抹在电路板焊盘上，再由贴片机将微型元器件高速、准确地贴装到指定位置，最后经过回流焊炉的高温加热，使焊膏融化并固化，实现元器件与电路板的可靠连接。对于部分无法通过 SMT 贴装的大型元器件（如连接器、变压器），则需通过DIP（Double In-line Package，双列直插封装）插件工序进行手工或半自动插件，之后经过波峰焊炉完成焊接。

焊接完成后，PCBA 产品需进入检测与返修环节，这是保障产品质量的关键屏障。常用的检测手段包括 AOI（Automatic Optical Inspection，自动光学检测）、X-Ray 检测和功能测试。AOI 设备通过高清摄像头拍摄 PCBA 表面图像，与标准图像进行对比，可快速识别焊锡短路、元器件缺件、偏移等外观缺陷；X-Ray 检测则适用于 BGA（Ball Grid Array，球栅阵列）等底部有焊点的元器件，能够穿透元器件本体，检测内部焊点的空洞、虚焊等隐藏问题；功能测试则是模拟产品实际工作环境，对 PCBA 的电气性能、信号传输能力进行全面验证，确保其符合设计要求。对于检测中发现的不合格产品，技术人员会利用专用工具进行返修，如移除不良元器件、重新焊接等，直至产品合格。

除了核心生产环节，PCBA 加工厂的生产管理与质量体系同样不可或缺。现代化的 PCBA 加工厂普遍采用 MES（Manufacturing Execution System，制造执行系统）对生产过程进行实时管控，通过系统可追踪每块电路板的生产进度、操作人员、设备参数、检测结果等信息，实现生产数据的全程可追溯，一旦出现质量问题，能够快速定位原因并采取改进措施。在质量体系方面，正规的 PCBA 加工厂均会通过 ISO 9001 质量管理体系认证，部分面向汽车电子、医疗电子等高端领域的加工厂，还会通过 IATF 16949（汽车行业）、ISO 13485（医疗行业）等更严格的行业认证。这些体系要求加工厂从原材料采购、生产过程控制到成品出厂检验，建立标准化的操作流程和质量管控标准，确保每一批次产品的质量稳定性。

随着电子产业的不断发展，PCBA 加工行业也面临着诸多新的机遇与挑战。一方面，消费电子、物联网、新能源汽车、工业自动化等领域的快速扩张，带动了 PCBA 需求的持续增长，尤其是新能源汽车的崛起，对高可靠性、高耐热性的汽车级 PCBA 产品需求激增，为行业带来了新的市场空间。另一方面，电子元器件的微型化、高密度化趋势对 PCBA 加工技术提出了更高要求，例如 01005 封装（尺寸仅 0.4mm×0.2mm）元器件的贴装、HDI（High Density Interconnect，高密度互联）电路板的加工，需要加工厂投入更精密的设备和更专业的技术人员，这无疑增加了企业的生产成本和技术门槛。同时，全球供应链的不确定性也给 PCBA 加工厂带来了挑战，元器件短缺、价格波动等问题，考验着企业的供应链管理能力和风险应对能力。

为应对行业变化，PCBA 加工厂正积极寻求技术升级与模式创新。在技术方面，越来越多的企业开始引入自动化程度更高的生产设备，如全自动贴片机、无人化检测线等，以提高生产效率和产品精度；部分领先企业还在探索 AI 技术在生产中的应用，例如利用 AI 算法优化贴片机的贴装路径、提升 AOI 检测的缺陷识别准确率，进一步提升生产智能化水平。在服务模式方面，传统的 PCBA 加工多为 “来料加工” 模式，即客户提供元器件和设计图纸，加工厂仅负责生产。如今，越来越多的加工厂开始提供 “一站式服务”，涵盖 PCB 设计、元器件采购、PCBA 加工、成品组装等全流程服务，帮助客户简化供应链环节，降低沟通成本，这种模式尤其受到中小电子企业的青睐。

PCBA 加工行业作为电子制造产业链的基础环节，其发展水平与电子产业的整体竞争力息息相关。当前，我国已成为全球最大的 PCBA 加工基地之一，拥有数量众多的加工厂，产业集群效应显著，主要集中在珠三角、长三角等电子产业发达地区。这些加工厂不仅为国内电子企业提供服务，还承接了大量国际订单，在全球电子制造体系中占据重要地位。然而，与国际领先的 PCBA 加工厂相比，国内部分中小型企业在技术水平、设备配置、质量管控等方面仍存在差距，未来还需通过加大研发投入、引进先进技术、完善质量体系等方式，提升自身竞争力。

对于电子设备制造商而言，选择合适的 PCBA 加工厂是产品成功的关键一步。在选择过程中，除了关注加工价格，还应综合评估加工厂的技术能力、设备水平、质量体系和交付周期。例如，对于需要使用 BGA、QFP 等高精度元器件的产品，应选择具备 X-Ray 检测设备和丰富返修经验的加工厂；对于有严格质量要求的医疗、汽车电子产品，需确认加工厂是否具备相应的行业认证。此外，良好的沟通能力和售后服务也是重要考量因素，加工厂能否准确理解客户需求、及时反馈生产进度、妥善处理售后问题，直接影响合作效率和产品质量。

从行业未来发展趋势来看，随着电子技术的不断创新，PCBA 加工将向更高精度、更高效率、更智能化的方向迈进。同时，绿色制造也将成为行业发展的重要方向，越来越多的加工厂将采用环保型焊膏、清洗剂等材料，优化生产工艺，减少能源消耗和废弃物排放，实现可持续发展。在全球电子产业格局调整的背景下，PCBA 加工厂如何抓住机遇、应对挑战，提升自身核心竞争力，不仅关系到企业自身的生存与发展，也将对我国电子制造业的转型升级产生重要影响。那么，在这样的行业背景下，PCBA 加工厂还能通过哪些创新举措进一步提升服务价值，电子设备制造商又该如何与加工厂建立更高效的合作模式，共同推动产业链协同发展呢？
