PCBA 加工厂：电子制造产业链的关键基石

PCBA 加工是电子设备生产环节中不可或缺的核心步骤，其质量与效率直接决定终端产品的性能稳定性和市场竞争力。在各类电子设备从设计图纸走向实体产品的过程中，PCBA 加工厂承担着将零散电子元器件精准组装、焊接至印制电路板（PCB）的重要职责，小到智能手环、蓝牙耳机，大到工业控制设备、医疗仪器，几乎所有电子终端都依赖这一环节实现功能集成。对于电子制造企业而言，选择专业可靠的 PCBA 加工厂，不仅是保障产品质量的前提，更是提升生产效率、控制成本的关键决策，因此深入了解 PCBA 加工厂的运作模式与核心能力，对产业链上下游企业均具有重要意义。

PCBA 加工并非单一简单的操作流程，而是一套涵盖多个精密环节的系统化工程，每个步骤都需严格遵循行业标准与技术规范，任何微小疏漏都可能导致产品故障。首先是文件解析与准备阶段，加工厂需获取客户提供的 PCB 设计文件（如 Gerber 文件）、BOM 清单（物料清单）等核心资料，通过专业软件对文件进行审核，确认元器件封装尺寸、焊接点位坐标等关键信息是否准确，同时核对物料型号、规格是否与设计要求一致，避免因文件误差或物料错配埋下质量隐患。随后进入物料采购与检验环节，正规加工厂会建立完善的供应链管理体系，优先选择具备资质的元器件供应商，对采购的物料进行外观检查、性能测试等多维度验证，确保所用元器件符合 RoHS、UL 等环保与安全标准，从源头把控加工质量。

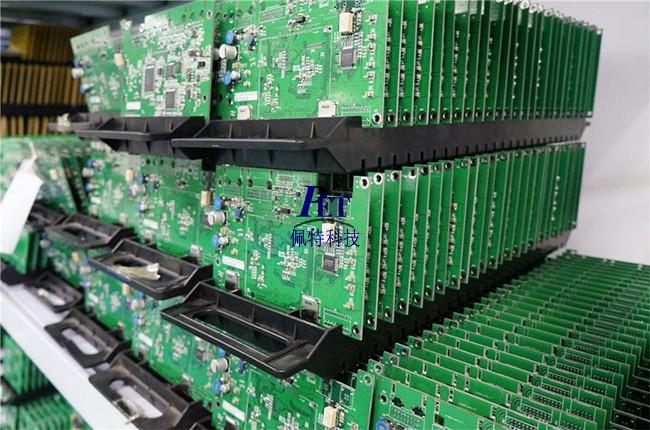

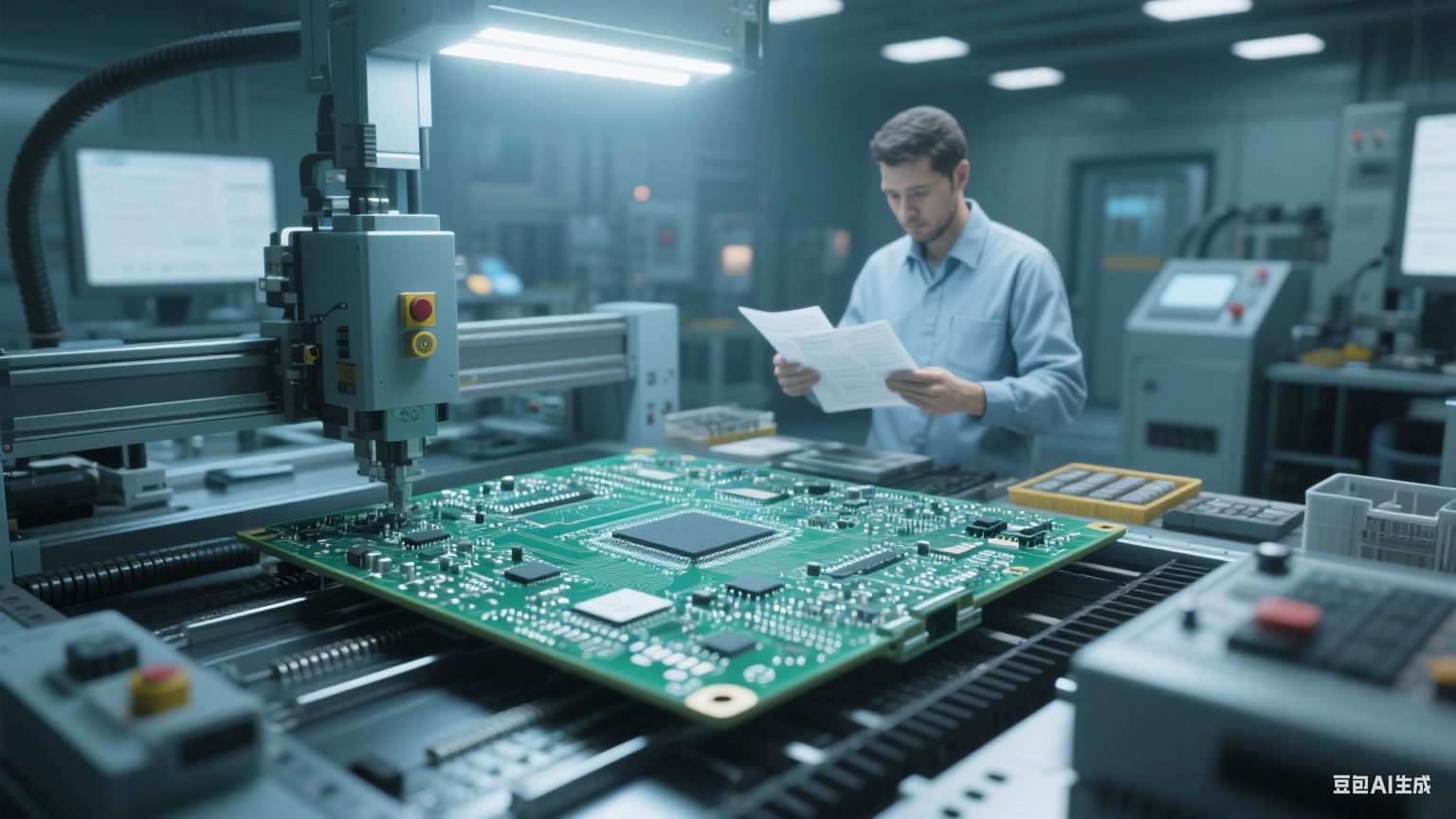

物料准备就绪后，PCBA 加工进入核心生产阶段，这一阶段主要包括焊膏印刷、元器件贴装、回流焊接三大关键步骤，每个步骤的工艺参数控制直接影响焊接质量。焊膏印刷环节需根据 PCB 板的焊盘尺寸选择合适的钢网，通过全自动印刷机将焊膏均匀涂抹在焊盘上，印刷过程中需实时监控焊膏厚度、偏移量等参数，确保焊膏量既满足焊接需求又避免出现桥连、虚焊等问题。元器件贴装环节依赖高精度全自动贴片机完成，贴片机根据预设程序从料盘拾取元器件，通过视觉定位系统精准将元器件放置在对应焊盘位置，其定位精度可达 0.01mm 级别，能够满足微型化、高密度元器件的贴装需求，同时贴片机还具备自动识别错件、漏件的功能，进一步降低人为失误风险。回流焊接环节则是将贴装好元器件的 PCB 板送入回流焊炉，通过炉内预设的温度曲线（通常包括预热区、恒温区、回流区、冷却区）使焊膏融化、流动并与焊盘、元器件引脚形成可靠焊点，温度曲线的设定需根据焊膏类型、元器件耐热性进行精准调整，例如对含有 BGA、QFP 等精密元器件的 PCB 板，需严格控制升温速率与峰值温度，防止元器件因高温损坏或焊点出现空洞。

焊接完成后，PCBA 板需经过严格的质量检测环节，以筛选出存在缺陷的产品并进行返修，保障出厂产品的合格率。常见的检测方式包括外观检测、X 射线检测、在线测试（ICT）、功能测试（FCT）等，不同检测方式针对的缺陷类型各有侧重。外观检测主要通过人工目视或全自动光学检测设备（AOI）检查 PCB 板表面是否存在虚焊、桥连、漏件、错件、焊膏残留过多等显性缺陷，AOI 设备通过高清摄像头捕捉图像并与标准图像对比，可快速识别细微缺陷，检测效率远高于人工。X 射线检测则主要用于检测 BGA、CSP 等底部有焊点的元器件，这类元器件的焊点被封装体覆盖，无法通过外观观察，X 射线检测设备通过发射 X 射线穿透封装体，清晰呈现焊点内部结构，判断是否存在空洞、冷焊、焊球缺失等隐性缺陷，是保障高密度、微型化元器件焊接质量的关键手段。在线测试（ICT）通过连接 PCB 板上的测试点，对元器件的电气性能（如电阻、电容、电感值，晶体管放大倍数等）进行检测，可快速定位失效元器件的位置，便于后续返修。功能测试（FCT）则是模拟产品实际工作环境，对 PCBA 板的整体功能进行测试，例如对电源板测试输出电压、电流稳定性，对控制板测试信号传输准确性等，确保 PCBA 板能够满足终端产品的功能需求。

除了核心生产与检测环节，PCBA 加工厂的质量管理体系与服务能力也是衡量其综合实力的重要指标。正规的 PCBA 加工厂会建立符合 ISO9001 质量管理体系、IATF16949 汽车电子质量管理体系（针对汽车电子领域）等标准的管理流程，从订单接收、生产计划制定、过程管控到成品交付，每个环节都有明确的操作规范与记录要求，实现全流程可追溯。在过程管控中，加工厂会采用统计过程控制（SPC）方法，对关键工艺参数（如焊膏印刷厚度、回流焊温度）进行持续监控与数据分析，及时发现过程波动并采取纠正措施，预防批量质量问题的发生。同时，优质的 PCBA 加工厂还具备较强的工程技术支持能力，能够为客户提供 DFM（可制造性设计）建议，在产品设计阶段协助客户优化 PCB 布局、选择更易加工的元器件，降低后续生产难度与成本；在生产过程中，若出现技术难题，工程师团队能够快速响应，通过分析失效原因、调整工艺参数等方式解决问题，保障生产顺利推进。

随着电子技术的不断发展，PCBA 加工行业也面临着新的机遇与挑战，技术升级与产业升级成为行业发展的主流趋势。一方面，电子元器件朝着微型化、高密度、高集成度方向发展，如 01005 封装元器件、Micro LED、先进封装（如 SiP、CoWoS）等逐渐应用，这对 PCBA 加工厂的设备精度、工艺水平提出了更高要求，加工厂需不断引进高精度贴片机、X 射线检测设备等先进装备，同时加强技术研发，优化工艺方案，以适应元器件技术的发展。另一方面，下游电子行业对 PCBA 加工的交付周期、柔性生产能力要求日益提高，例如消费电子领域产品更新换代速度快，需要 PCBA 加工厂具备快速响应订单、小批量多批次生产的能力；工业电子领域则对产品可靠性、定制化需求更高，要求加工厂能够提供个性化的工艺解决方案。为应对这些需求，PCBA 加工厂需加快推进生产自动化与智能化升级，通过引入 MES（制造执行系统）实现生产过程的数字化管理，实时监控生产进度、质量数据，提高生产效率与管理精度；同时构建柔性生产线，实现不同型号、不同批次产品的快速切换，满足客户多样化的生产需求。

在环保要求日益严格的当下，PCBA 加工厂的绿色生产能力也成为行业竞争的重要因素。电子制造业涉及的焊膏、清洗剂等物料可能含有有害物质，若处理不当会对环境造成污染，因此加工厂需严格遵守国家环保法规，采用符合 RoHS、REACH 等环保标准的物料，同时建立完善的废弃物处理体系，对生产过程中产生的废焊膏、废电路板、清洗废水等进行分类收集与专业处理，减少对环境的影响。此外，加工厂还可通过优化生产工艺、采用节能设备等方式降低能源消耗，推动绿色制造，实现经济效益与环境效益的双赢。

PCBA 加工厂作为电子制造产业链的中间环节，其发展水平与上下游产业的发展密切相关，既受电子元器件技术、终端产品需求的影响，也在一定程度上推动着电子制造业的技术进步与产业升级。未来，随着 5G、人工智能、物联网、新能源等新兴技术的广泛应用，电子设备的市场需求将持续增长，PCBA 加工行业也将迎来更广阔的发展空间，但同时也需应对技术迭代、成本压力、环保要求等多重挑战。对于 PCBA 加工厂而言，如何在技术研发上保持领先、在质量管理上持续优化、在服务能力上不断提升，以适应行业发展趋势与客户需求变化，将是其在市场竞争中立足的关键，而这些努力最终也将推动整个电子制造产业链朝着更高效、更优质、更绿色的方向发展。
