聊聊 PCBA 打样那些事儿，新手也能看懂的实用指南

说起电子产品研发，PCBA 打样绝对是绕不开的关键环节。很多刚接触这个领域的朋友可能会一脸懵，不知道这一步到底有啥用，甚至觉得直接批量生产不是更省事？其实不然，PCBA 打样就像咱们做菜前的 “试味”，能帮你提前发现各种问题，避免后续批量生产时栽大跟头。无论是小团队搞创新产品，还是大公司开发新品，跳过这一步往往会吃大亏，要么产品性能不达标，要么成本超预算，严重的还可能直接导致项目失败。

我身边就有朋友踩过这样的坑。之前他创业做一款智能温控设备，觉得自己设计的电路没问题，自信满满地跳过打样环节直接投产。结果第一批产品出来后，一半以上都出现了稳定性问题，通电后经常自动关机，排查了好久才发现是某个元器件选型不合适，和电路兼容性差。最后不仅亏了十几万的生产成本，还错过了最佳上市时间，项目差点就黄了。如果当初先做 PCBA 打样，这些问题在小批量试产阶段就能发现，后续也不会造成这么大的损失。

可能有人会问，PCBA 打样具体要做些什么？其实流程不算复杂，但每个步骤都不能马虎。首先得把设计好的 PCB 文件交给打样厂家，厂家会先对文件进行审核，看看有没有设计错误，比如线宽太细、孔位不对之类的问题。这一步很关键，要是文件有问题没及时发现，后续做出来的样品肯定没法用。记得有次我帮朋友提交文件，没注意到其中一个焊盘尺寸标错了，厂家审核时指了出来，才避免了白忙活一场。

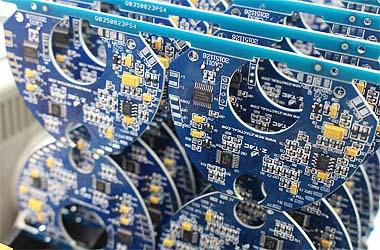

文件审核通过后，就进入生产环节了。厂家会根据需求制作 PCB 板，然后进行元器件焊接。这里有个小知识点，焊接工艺分手工焊和机器焊，小批量样品一般用手工焊，批量生产才会用机器焊。手工焊对工人技术要求高，焊点的质量直接影响样品性能，所以选打样厂家时，最好看看他们的焊接师傅有没有丰富经验。我之前对比过几家厂家，有的样品焊点开焊、虚焊情况特别多，测试时故障不断，而靠谱的厂家做出来的样品，焊点饱满又整齐，测试通过率也高。

样品做出来后，可不是直接就能用，还得进行全面测试。测试内容包括通电测试、功能测试、稳定性测试等。通电测试主要看有没有短路、断路情况，功能测试则是检查样品能不能实现设计的功能，比如控制电机转动、采集传感器数据之类的。稳定性测试也很重要，要在不同环境下测试样品性能，比如高温、低温环境，看看会不会出现故障。有次我测试一款物联网模块样品，常温下用着没问题，一放到高温箱里就断连了，后来排查发现是某个电容耐温性不够，换成耐高温型号后才解决问题。

说到选打样厂家，很多人会纠结到底选大厂家还是小厂家。大厂家优势在于设备先进、流程规范，样品质量稳定，但价格相对较高，交期也可能长一些；小厂家价格便宜，交期灵活，但质量参差不齐，需要仔细筛选。如果是研发初期，预算有限，对交期要求高，可以先找口碑好的小厂家试试；要是样品性能要求高，后续可能批量生产，建议选大厂家，他们的技术支持更到位，后续批量生产衔接也更顺畅。我之前做一款医疗设备样品，对稳定性要求极高，最终选了一家有医疗资质的大厂家，虽然价格贵了点，但样品测试一次通过，后续批量生产也没出问题，省了不少心。

还有些细节容易被忽略，比如元器件采购。很多打样厂家可以帮忙采购元器件，但也有些需要自己提供。如果自己采购，一定要注意元器件的型号、规格，最好从正规渠道购买，避免买到假货、次品。之前有个同行图便宜，在网上买了一批二手芯片，焊到样品上后，经常出现性能不稳定的情况，后来换成全新原装芯片，问题就解决了。另外，还要提前和厂家确认元器件封装是否匹配，要是封装不对，根本没法焊接，只能重新采购，耽误时间。

PCBA 打样过程中，沟通也很重要。和厂家沟通时，要把需求说清楚，比如样品数量、板材要求、焊接工艺、测试标准等，避免出现理解偏差。有次我让厂家做样品，没说清楚板材厚度，结果厂家默认用了 0.8mm 的板材，而我实际需要 1.6mm 的，只能重新做，浪费了时间和钱。还有测试标准，最好和厂家明确测试方法和判定标准，比如功能测试要达到哪些指标，稳定性测试要在什么环境条件下进行，这样双方对样品质量的认知才会一致。

可能有人觉得 PCBA 打样成本高，舍不得投入。但实际上，打样的成本和后续批量生产的损失比起来，根本不算什么。就像前面提到的我朋友的例子，要是当初花几千块做打样，就能及时发现问题，也不会亏十几万。而且通过打样，还能优化设计方案，比如调整元器件选型、简化电路结构，反而能降低后续批量生产的成本。我之前做一款智能灯样品，第一次打样后发现某个进口芯片价格太高，后来换成国产替代芯片，性能差不多，成本却降了三成，后续批量生产省了不少钱。

随着电子产品更新换代越来越快，PCBA 打样的需求也越来越大，市面上的打样厂家也越来越多。这对研发人员来说是好事，有更多选择，但也需要花更多时间筛选。建议大家在选择厂家时，多看看用户评价，问问同行推荐，条件允许的话，最好去厂家实地考察一下，看看他们的生产环境、设备情况、测试流程。我之前选厂家时，就实地考察了三家，其中一家车间杂乱无章，测试设备也不齐全，果断放弃了，最终选的那家车间干净整洁，测试流程规范，做出来的样品也让人放心。

另外，打样过程中也要保持耐心，不要急于求成。有时候样品可能会出现一些意想不到的问题，需要反复修改、测试。我之前做一款工业控制样品，前后打了三次样才成功，第一次是文件设计错误，第二次是元器件兼容性问题，第三次才解决所有问题。当时虽然觉得麻烦，但每次修改都能积累经验，后续批量生产时反而更顺利。要是因为一次失败就放弃，或者急于推进项目，反而会得不偿失。

还有个小技巧分享给大家，打样时可以多做几个样品，比如做 5-10 个，这样测试时可以有备用样品，避免某个样品损坏后无法继续测试。而且多做几个样品，还能对比测试，看看不同样品之间的性能差异，判断是否存在一致性问题。我之前做样品时，只做了 2 个，其中一个测试时不小心损坏了，只能重新打样，耽误了一周时间，从那以后，我每次打样都会多做几个，省心不少。

最后，想问问大家在 PCBA 打样过程中，有没有遇到过什么印象深刻的问题？是怎么解决的？或者有没有靠谱的打样厂家推荐？毕竟每个人的经历不同，分享出来的经验也能帮更多人少走弯路。如果大家对打样流程、测试方法还有疑问，也可以一起交流讨论，说不定能碰撞出更多实用的小技巧。毕竟在电子产品研发这条路上，互相学习、互相帮助才能走得更远，你们说对吧？
