PCBA:从电子元件到智能设备的核心桥梁

当我们拿起智能手机刷视频、用笔记本电脑处理工作,或是通过智能手表监测健康数据时,很少有人会留意这些设备内部那个布满精密元件的绿色基板。这个看似普通的基板,正是支撑所有电子设备运行的核心 ——PCBA。PCBA 并非单一部件,而是 Printed Circuit Board Assembly 的缩写,意为印刷电路板组件,它由印刷电路板(PCB)与焊接在上面的各类电子元件共同构成,是电子设备实现功能的 “神经中枢”。小到蓝牙耳机、充电宝,大到工业控制设备、航天卫星,几乎所有需要电力驱动的智能产品,都离不开 PCBA 的支撑。理解 PCBA 的生产流程、质量控制要点以及技术发展趋势,不仅能帮助我们更清晰地认识电子设备的 “心脏”,也能让我们看到现代电子制造业背后的精密逻辑。

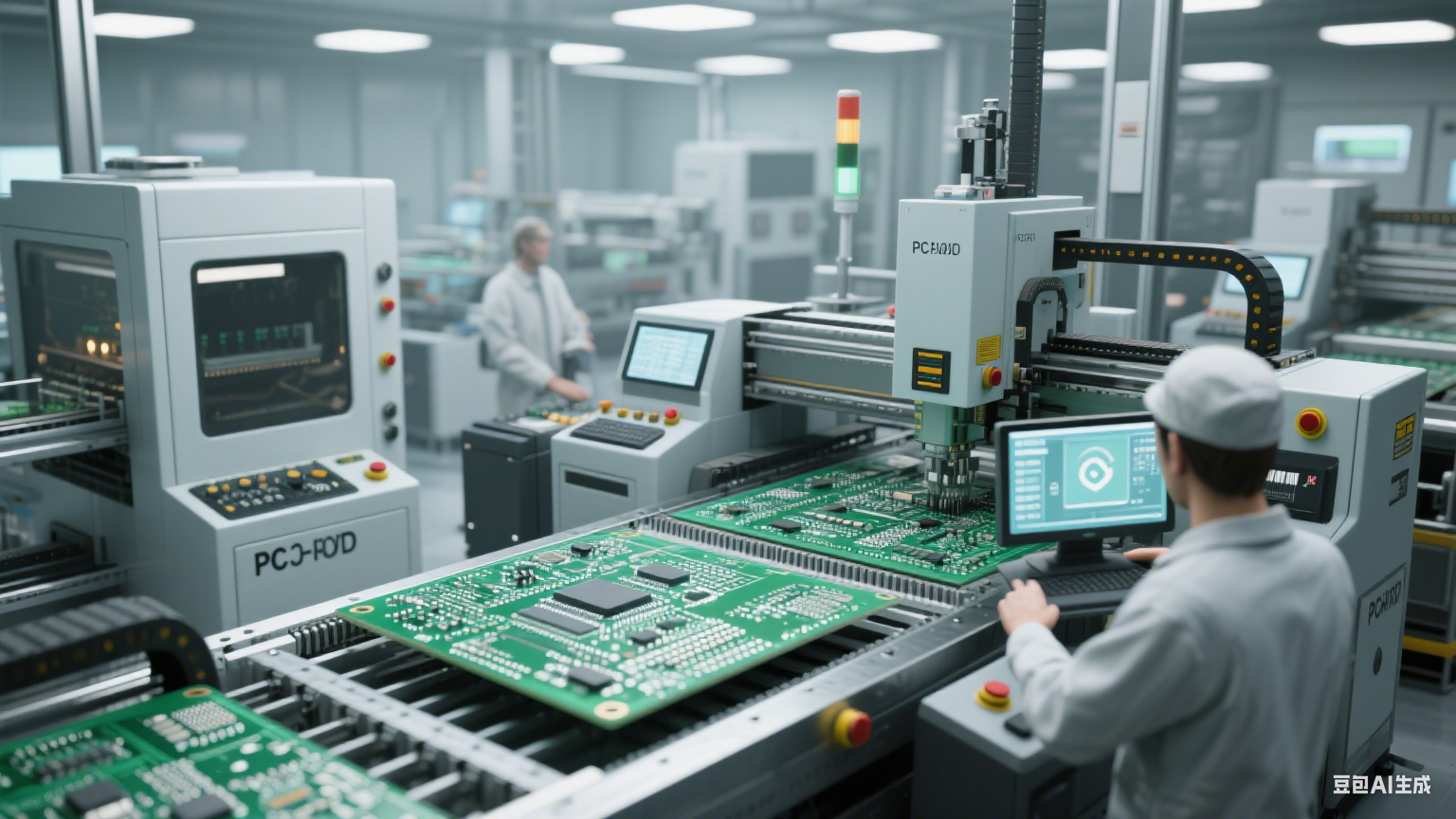

PCBA 的生产是一个环环相扣的复杂过程,每一步操作的精度都会直接影响最终产品的性能与稳定性。整个流程通常从 PCB 的准备开始,一块合格的 PCB 需要经过设计、蚀刻、钻孔、阻焊层涂覆等多道工序,最终形成带有导电线路和元件焊接点位的基板。接下来进入元件贴装阶段,这一步需要借助高精度的 SMT(表面贴装技术)设备完成 —— 首先通过锡膏印刷机在 PCB 的焊接点位上均匀涂抹锡膏,锡膏的厚度和面积必须严格控制,过厚可能导致元件短路,过薄则会影响焊接强度;随后贴片机通过视觉定位系统,将电阻、电容、芯片等微型元件精准放置在对应的焊接点位上,这个过程中元件的偏移量需控制在 0.1 毫米以内,否则会直接导致后续焊接失败。

PCBA:从电子元件到智能设备的核心桥梁

元件贴装完成后,PCBA将进入回流焊接环节,这是实现元件与 PCB 稳定连接的关键步骤。焊接过程需在回流焊炉中完成,炉内温度会按照预设的曲线逐步升高:首先是预热阶段,温度缓慢上升至 150-180℃,目的是蒸发锡膏中的助焊剂溶剂,同时避免元件因温度骤升而受损;接着进入恒温阶段,温度保持在 180-200℃,让助焊剂充分活化,去除元件引脚和 PCB 焊盘上的氧化层,为后续焊接做好准备;随后是回流阶段,温度快速升至 230-250℃(具体温度需根据锡膏类型调整),使锡膏完全熔化并与焊盘、元件引脚形成合金连接;最后是冷却阶段,温度迅速下降至室温,让焊点凝固成型,形成稳定的电气连接。整个回流焊接过程的温度曲线控制至关重要,若温度过高或升温速度过快,可能导致元件损坏、PCB 变形;若温度过低或保温时间不足,则会出现虚焊、冷焊等问题,影响 PCBA 的电气性能。

焊接完成后的 PCBA 并非立即投入使用,还需经过严格的质量检测环节,以筛选出存在缺陷的产品。常见的检测方式主要有三种:第一种是 AOI(自动光学检测),通过高分辨率相机拍摄 PCBA 表面图像,再与预设的标准图像进行对比,可快速识别出元件缺件、偏移、错件、焊点短路、虚焊等外观缺陷,这种检测方式效率高、精度高,适合大规模量产时的在线检测;第二种是 X-Ray 检测,主要用于检测 BGA(球栅阵列封装)、CSP(芯片级封装)等底部有焊点的元件,由于这类元件的焊点被封装体覆盖,无法通过肉眼或 AOI 观察,X-Ray 检测可利用射线穿透封装体,清晰显示焊点的形态,判断是否存在空洞、虚焊、焊点大小不均等内部缺陷;第三种是人工目检与电气测试结合,对于一些 AOI 和 X-Ray 难以识别的细微缺陷(如元件引脚氧化、焊盘脱落等),需要经验丰富的检测人员通过放大镜进行目检,同时借助万用表、示波器等设备对 PCBA 的电气性能进行测试,检查电路是否导通、电压电流是否正常、各功能模块是否能正常工作。此外,部分对可靠性要求极高的 PCBA(如汽车电子、医疗设备用 PCBA),还需进行环境测试,包括高低温循环测试、湿度测试、振动测试等,模拟产品在实际使用过程中可能遇到的恶劣环境,验证 PCBA 的稳定性和耐久性。

在 PCBA 的生产与应用过程中,不同领域的需求差异会导致其设计和工艺选择存在显著区别。消费电子领域(如手机、平板电脑)对 PCBA 的要求是 “轻、薄、小”,因此通常采用高密度 PCB 设计,元件以 01005(尺寸仅为 0.4mm×0.2mm)等微型封装为主,生产过程中对设备精度和工艺控制的要求更高,同时需兼顾成本控制,以满足消费产品的价格定位;工业控制领域的 PCBA 则更注重可靠性和稳定性,由于工业设备通常需要在高温、高湿、多粉尘的环境下长期运行,因此 PCB 需采用耐高温、耐腐蚀的材料,元件选择工业级或车规级产品,焊接工艺也需更严格,部分产品还需进行三防涂覆(涂覆一层防水、防潮、防腐蚀的保护胶),以提升 PCBA 的环境适应性;汽车电子领域的 PCBA 对可靠性和安全性的要求更为苛刻,除了需承受高低温、振动、电磁干扰等恶劣环境外,还需通过 ISO 26262 等汽车功能安全标准认证,因此在元件选型、PCB 设计、焊接工艺、检测流程等方面都有更严格的规范,例如元件需选择车规级,其工作温度范围需覆盖 – 40℃至 125℃,PCB 需采用阻燃材料,焊接后的焊点需经过疲劳测试验证,确保在汽车使用寿命内不会出现失效。

随着电子技术的不断发展,PCBA 行业也在持续推动技术创新,以适应更复杂的应用需求。一方面,PCB 的设计朝着更高密度、更薄厚度的方向发展,例如 HDI(高密度互联)PCB 的应用越来越广泛,其通过增加盲孔、埋孔的数量,在有限的基板面积上实现更多的线路连接,满足芯片集成度不断提高的需求;另一方面,SMT 技术也在向更高精度、更快速度升级,新一代贴片机的贴装速度可达到每小时 10 万片以上,同时支持 008004(尺寸为 0.2mm×0.1mm)等超微型元件的贴装,进一步缩小 PCBA 的体积。此外,智能化生产也是 PCBA 行业的重要发展趋势,越来越多的生产企业开始引入 MES(制造执行系统)、物联网技术,实现对生产过程的实时监控和数据追溯 —— 通过在生产设备上安装传感器,可实时采集锡膏印刷厚度、回流焊温度、贴装精度等关键数据,再通过 MES 系统对数据进行分析,及时发现生产过程中的异常并调整工艺参数,不仅提高了生产效率,也降低了产品缺陷率。同时,环保理念在 PCBA 生产中的融入也越来越深,无铅锡膏的普及、助焊剂回收系统的应用、PCB 材料的无害化处理等措施,都在推动 PCBA 行业向绿色制造方向转型。

PCBA 作为电子设备的核心组成部分,其质量和性能直接决定了终端产品的使用体验和可靠性。从一块空白的 PCB 基板,到经过锡膏印刷、元件贴装、回流焊接、质量检测等多道工序成为合格的 PCBA,每一个环节都凝聚着精密制造的智慧。随着智能设备、物联网、新能源汽车等领域的快速发展,PCBA 的应用场景将更加广泛,对其技术要求也将不断提升。未来,PCBA 行业将在高密度设计、智能化生产、绿色制造等方面持续突破,为更多创新电子产品的研发与生产提供坚实支撑。那么,在实际应用中,不同领域的企业该如何根据自身需求选择合适的 PCBA 方案?面对不断升级的技术要求,PCBA 生产企业又该如何提升自身的核心竞争力?这些问题的答案,需要结合具体的应用场景和技术发展趋势进一步探索。

关于 PCBA 的 5 个常见问答

  1. 问:PCBA 与 PCB 有什么区别?

答:PCB 指的是印刷电路板,是一块带有导电线路和焊盘的空白基板,仅具备线路连接的基础功能;而 PCBA 是在 PCB 的基础上,通过焊接工艺将电阻、电容、芯片等电子元件固定并连接在 PCB 上,形成具备完整电气功能的组件。简单来说,PCB 是 “骨架”,PCBA 是 “骨架 + 血肉” 的完整结构。

  1. 问:PCBA 生产中出现虚焊的原因有哪些?如何避免?

答:虚焊是 PCBA 生产中常见的缺陷,主要原因包括:锡膏质量不佳(如助焊剂含量不足、锡粉氧化)、回流焊接温度曲线不合理(如温度过低、保温时间不足)、PCB 焊盘或元件引脚氧化、贴装时元件偏移导致焊点接触面积不足。避免虚焊需从多方面入手:选择质量合格的锡膏并妥善储存(避免受潮、氧化)、根据锡膏类型和元件特性优化回流焊接温度曲线、生产前对 PCB 焊盘和元件引脚进行清洁(去除氧化层)、确保贴片机的定位精度符合要求。

  1. 问:消费电子用 PCBA 与工业用 PCBA 在设计和工艺上有哪些主要差异?

答:消费电子用 PCBA 注重 “轻、薄、小” 和成本控制,通常采用高密度 PCB 设计(如 HDI PCB)、微型元件(如 01005 封装),生产工艺追求高效率,以满足大规模量产需求;工业用 PCBA 更注重可靠性和环境适应性,PCB 多采用耐高温、耐腐蚀材料,元件选择工业级产品(工作温度范围更广),部分产品需进行三防涂覆,焊接工艺和检测标准更严格,以应对工业环境中的高温、振动、粉尘等恶劣条件。

  1. 问:X-Ray 检测在 PCBA 质量控制中的主要作用是什么?适用于哪些元件检测?

答:X-Ray 检测的主要作用是检测 PCBA 中肉眼或 AOI 无法观察到的内部焊点缺陷,如 BGA、CSP、QFP(四方扁平封装)等底部有焊点的元件,可通过 X-Ray 射线穿透元件封装体,清晰显示焊点的形态,判断是否存在空洞、虚焊、焊点大小不均、焊球缺失等问题。对于传统的贴片元件(如电阻、电容),由于其焊点暴露在表面,通常无需 X-Ray 检测,通过 AOI 即可识别缺陷。

  1. 问:PCBA 的三防涂覆是什么?哪些应用场景需要进行三防涂覆?

答:PCBA 的三防涂覆是指在 PCBA 表面涂覆一层特殊的高分子材料(如丙烯酸、硅酮、聚氨酯),形成具有防水、防潮、防腐蚀功能的保护膜,可有效隔绝外界的湿气、粉尘、化学物质对 PCBA 的侵蚀。需要进行三防涂覆的应用场景主要包括:工业控制设备(工作环境多粉尘、高湿度)、汽车电子(承受高低温、振动和油污)、户外电子设备(如监控摄像头、路灯控制器,面临雨水、紫外线照射)、医疗设备(需避免液体侵蚀和微生物污染)等对可靠性和环境适应性要求较高的领域。
