PCB：电子产品的 “神经网络”，连接科技世界的隐形桥梁

当我们拿起手机刷社交媒体、用笔记本电脑处理工作、或是通过智能手表监测健康数据时，很少有人会注意到这些设备内部隐藏着一个关键组件 —— 印制电路板，也就是常说的 PCB。它不像屏幕那样直观展示内容，也不像电池那样提供动力，却默默承担着连接所有电子元件的重要角色，就像人体的神经网络，让各个器官协同工作，确保设备稳定运行。没有 PCB 的支撑，大多数电子产品会变成一堆零散的零件，无法实现任何功能，从简单的遥控器到复杂的航天器，PCB 都是不可或缺的核心部分。

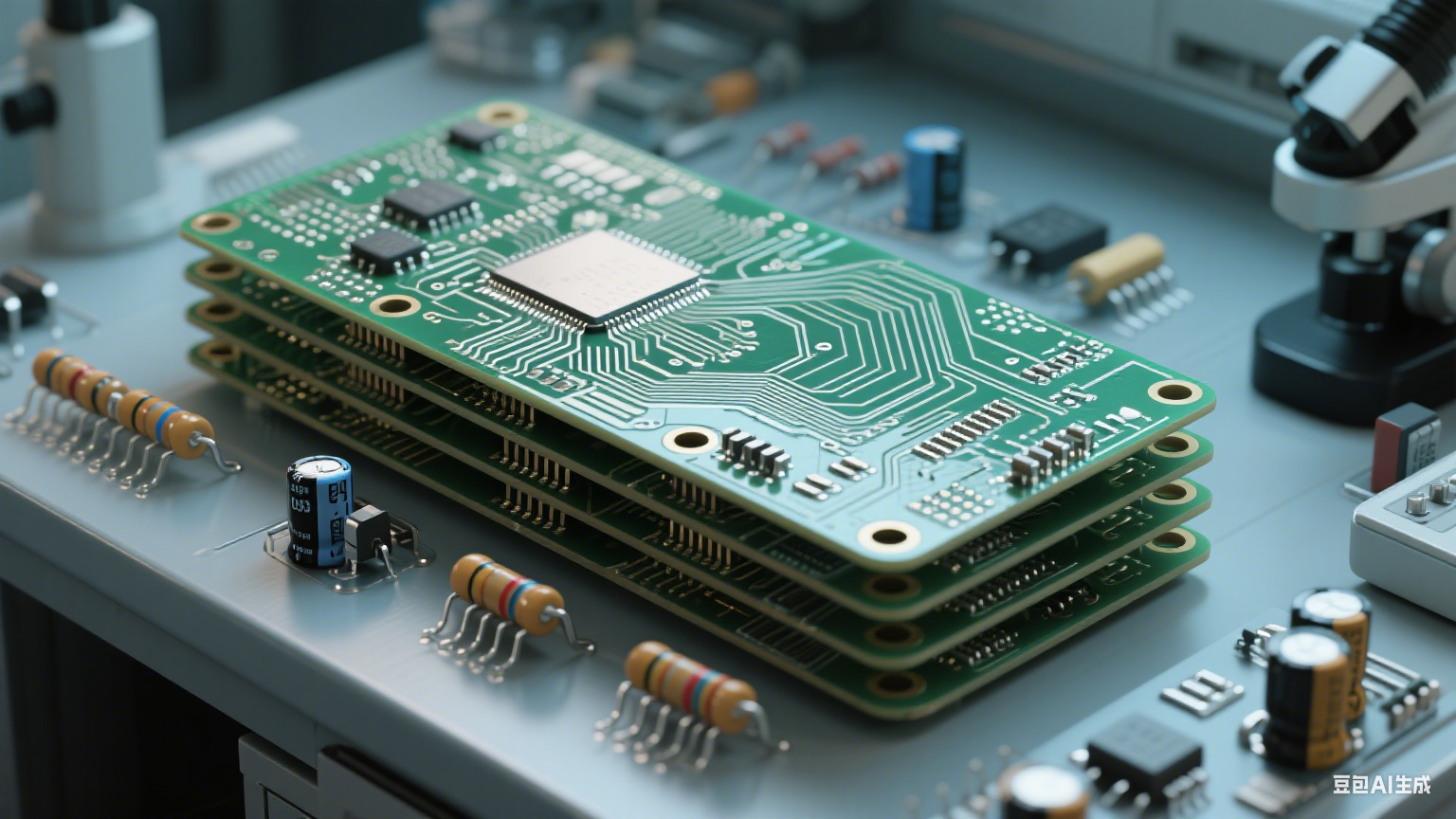

PCB 的本质是一块带有导电线路的基板，通过蚀刻、钻孔等工艺，在绝缘材料表面或内部形成精密的电路图案，将电阻、电容、芯片等电子元件有序连接。不同类型的 PCB 在结构和性能上差异显著，单面板只有一面印有电路，成本较低，常用于玩具、简单家电等对电路复杂度要求不高的设备；双面板则两面都有电路，通过金属化孔实现两面线路的导通，适用范围更广，如路由器、打印机等；多层板则是将多个单面板或双面板叠加，中间用绝缘层分隔，能容纳更复杂的电路，广泛应用于手机、电脑、汽车电子等高端产品。这些不同结构的 PCB，根据设备的功能需求灵活选择，共同构成了电子产品多样化的硬件基础。

PCB：电子产品的 “神经网络”，连接科技世界的隐形桥梁

PCB 的制作过程包含多个精细环节，每一步都直接影响最终产品的质量。首先是基板选择，常见的基板材料有 FR-4 环氧玻璃布基板，这种材料绝缘性好、机械强度高，是目前应用最广泛的 PCB 基板；还有高频电路常用的聚四氟乙烯基板，能满足信号传输的特殊需求。接下来是线路设计，工程师会通过专业的 PCB 设计软件（如 Altium Designer、PADS）绘制电路原理图和 PCB 版图，版图设计时需要考虑元件布局、线路走向、散热性能等因素，避免信号干扰和电路过热问题。

设计完成后进入制作阶段，第一步是将 PCB 版图转移到基板上，也就是 “制版”，通常采用感光油墨和紫外线曝光的方式，将电路图案印在基板表面；随后进行 “蚀刻”，用化学溶液去除基板上未被油墨覆盖的铜箔，留下需要的电路线路；接着是 “钻孔”，根据设计需求在基板上钻出小孔，用于安装元件引脚或实现不同层面线路的连接，钻孔精度要求极高，最小孔径可达到 0.1 毫米以下，相当于一根头发丝的直径。钻孔完成后，还需要对孔壁进行金属化处理，通过电镀工艺在孔壁沉积一层铜，确保上下层线路导通。

元件焊接是 PCB 制作的最后一步，分为手工焊接和机器焊接两种方式。手工焊接适合小批量生产或维修，对操作人员的技术要求较高，需要精准控制电烙铁温度和焊接时间，避免虚焊或烫坏元件；机器焊接则采用回流焊或波峰焊技术，效率更高、焊接质量更稳定，适合大规模量产。回流焊主要用于表面贴装元件（SMD），通过高温热风使焊膏融化，将元件固定在 PCB 表面；波峰焊则适用于插装元件（THD），让 PCB 底部接触熔化的焊锡波，完成引脚焊接。焊接完成后，还需要进行清洗和检测，去除残留的焊剂，通过光学检测（AOI）、电气测试（ICT）等手段检查电路是否导通、有无短路或元件错装问题。

PCB 的性能参数直接决定了其适用场景，其中最关键的参数包括耐温性、绝缘性、导热性和机械强度。耐温性指 PCB 在高温环境下保持稳定性能的能力，不同应用场景对耐温要求差异较大，如汽车发动机附近的 PCB 需要承受 150℃以上的高温，而普通家用电子产品的 PCB 耐温要求通常在 85℃-125℃之间；绝缘性是 PCB 的核心特性，基板材料的体积电阻率需要达到 10^12Ω・cm 以上，确保电路之间不会出现漏电现象；导热性则关系到 PCB 的散热效果，尤其是高性能芯片工作时会产生大量热量，导热性好的 PCB 能快速将热量传递出去，避免元件因过热损坏，一些高端 PCB 会采用金属基板或添加导热填料来提升导热性能；机械强度则影响 PCB 的抗弯曲、抗冲击能力，比如可穿戴设备的 PCB 需要具备一定的柔韧性，能适应设备的弯曲变形，而工业控制设备的 PCB 则需要更高的抗冲击性，以应对复杂的工作环境。

随着电子科技的不断发展，PCB 技术也在持续创新，朝着更轻薄、更精密、更高性能的方向迈进。柔性 PCB（FPC）是近年来的热门方向之一，它采用柔性基板材料，可弯曲、折叠，能适应电子产品小型化、异形化的设计需求，广泛应用于手机屏幕排线、智能手表、折叠屏设备等；刚柔结合 PCB（RFPC）则结合了刚性 PCB 和柔性 PCB 的优点，既有刚性部分的稳定支撑，又有柔性部分的弯曲能力，适合复杂的内部结构设计，如无人机、医疗设备等。此外，高密度互联 PCB（HDI）技术也在快速发展，通过微盲孔、埋孔等工艺，在有限的空间内实现更多线路的连接，满足芯片封装密度不断提高的需求，目前 HDI PCB 的线宽线距已能达到 25μm 以下，相当于半个细菌的大小，展现出极高的工艺精度。

PCB 在各个行业的应用渗透不断加深，早已超越传统的消费电子领域。在通信行业，5G 基站和通信设备需要大量高性能 PCB，尤其是高频高速 PCB，以确保信号的稳定传输和低延迟；汽车电子是 PCB 增长最快的应用领域之一，随着新能源汽车和智能驾驶的发展，一辆汽车所需的 PCB 面积从传统燃油车的 1-2 平方米增加到新能源汽车的 5-10 平方米，涉及动力控制系统、自动驾驶传感器、车载娱乐系统等多个部分；医疗设备对 PCB 的可靠性和稳定性要求极高，如心电图机、核磁共振设备、微创手术机器人等，PCB 需要在复杂的电磁环境下保持精准工作，同时具备生物相容性和耐消毒特性；航空航天领域的 PCB 则面临更严苛的挑战，需要承受极端温度、强烈振动、宇宙辐射等恶劣环境，如卫星、火箭的控制系统 PCB，必须具备极高的抗干扰能力和长寿命，部分特殊 PCB 的使用寿命要求达到 10 年以上。

从日常使用的电子产品到推动科技进步的高端设备，PCB 始终扮演着 “隐形连接者” 的角色，默默支撑着现代电子产业的发展。随着人工智能、物联网、元宇宙等新兴技术的兴起，对 PCB 的性能需求还将不断提升，未来的 PCB 可能会集成更多功能，如自带传感器、具备自修复能力，甚至与芯片实现更深度的融合。这些创新不仅会改变 PCB 的形态和性能，也将为电子产品带来更多可能性，让科技更好地融入人们的生活。那么，当你下次使用电子设备时，是否会好奇它内部那块小小的 PCB，正如何为你的每一次操作提供稳定的连接与支持？

PCB 常见问答

问：PCB 表面的绿色涂层是什么？有什么作用？

答：PCB 表面的绿色涂层是阻焊油墨（Solder Mask），除了绿色，还有红色、蓝色、黑色等颜色，绿色最为常见。它的主要作用是保护 PCB 表面的铜箔线路，防止线路氧化和腐蚀；避免焊接时焊锡误粘到非焊接区域，造成短路；同时还能提高 PCB 的绝缘性能，减少信号干扰。

问：单面板、双面板、多层板的主要区别是什么？该如何选择？

答：主要区别在于电路层数和连接方式：单面板只有一面有铜箔线路，成本低但电路复杂度有限；双面板两面都有线路，通过金属化孔导通，适合中等复杂度电路；多层板由 3 层以上线路组成，中间夹绝缘层，可实现高密度布线，适合复杂电路。选择时需根据设备的功能需求、电路复杂度、空间限制和成本预算，如玩具用单面板，手机、电脑用多层板。

问：PCB 使用久了会出现哪些故障？如何预防？

答：常见故障有线路氧化断裂、焊盘脱落、元件虚焊、基板变形等。预防方法包括：选择质量合格的 PCB，避免使用环境过于潮湿、高温或有腐蚀性气体；定期清洁 PCB 表面，避免灰尘堆积；避免频繁插拔设备或剧烈震动，减少机械损伤；对于高温环境下的 PCB，可增加散热设计，如加装散热片、使用导热胶。

问：柔性 PCB（FPC）和普通刚性 PCB 相比，有哪些优缺点？

答：优点是可弯曲、折叠，能适应异形结构设计，节省空间；重量轻、厚度薄，适合小型化设备；耐振动性能好，不易因弯曲断裂。缺点是成本比刚性 PCB 高；机械强度较低，容易因过度弯曲或拉扯损坏；散热性能相对较差，不适合高功率元件密集的电路。

问：PCB 制作过程中为什么需要进行测试？主要有哪些测试方法？

答：测试是为了确保 PCB 的电路导通性、绝缘性和焊接质量，避免存在故障的 PCB 流入下游环节。主要测试方法包括：光学检测（AOI），通过摄像头检查 PCB 表面的线路、元件是否有缺陷；电气测试（ICT），通过探针检测电路的导通性、短路和元件参数；功能测试（FCT），模拟设备实际工作环境，测试 PCB 的整体功能是否正常；对于高端 PCB，还会进行环境测试，如耐温、耐湿、抗振动测试。
