PCBA 加工:电子设备的 “骨骼” 构建之旅

PCBA 加工是电子制造业中不可或缺的核心环节,几乎所有带电路板的电子设备都依赖这一过程实现功能落地。小到我们日常使用的智能手机、智能手表,大到工业控制设备、医疗仪器,其内部精密的电路连接都源自 PCBA 加工的严谨操作。这一过程并非简单的零件组装,而是融合了电子工程、材料科学与精密制造技术的复杂体系,每一个步骤的精准度都直接影响最终产品的性能与稳定性。

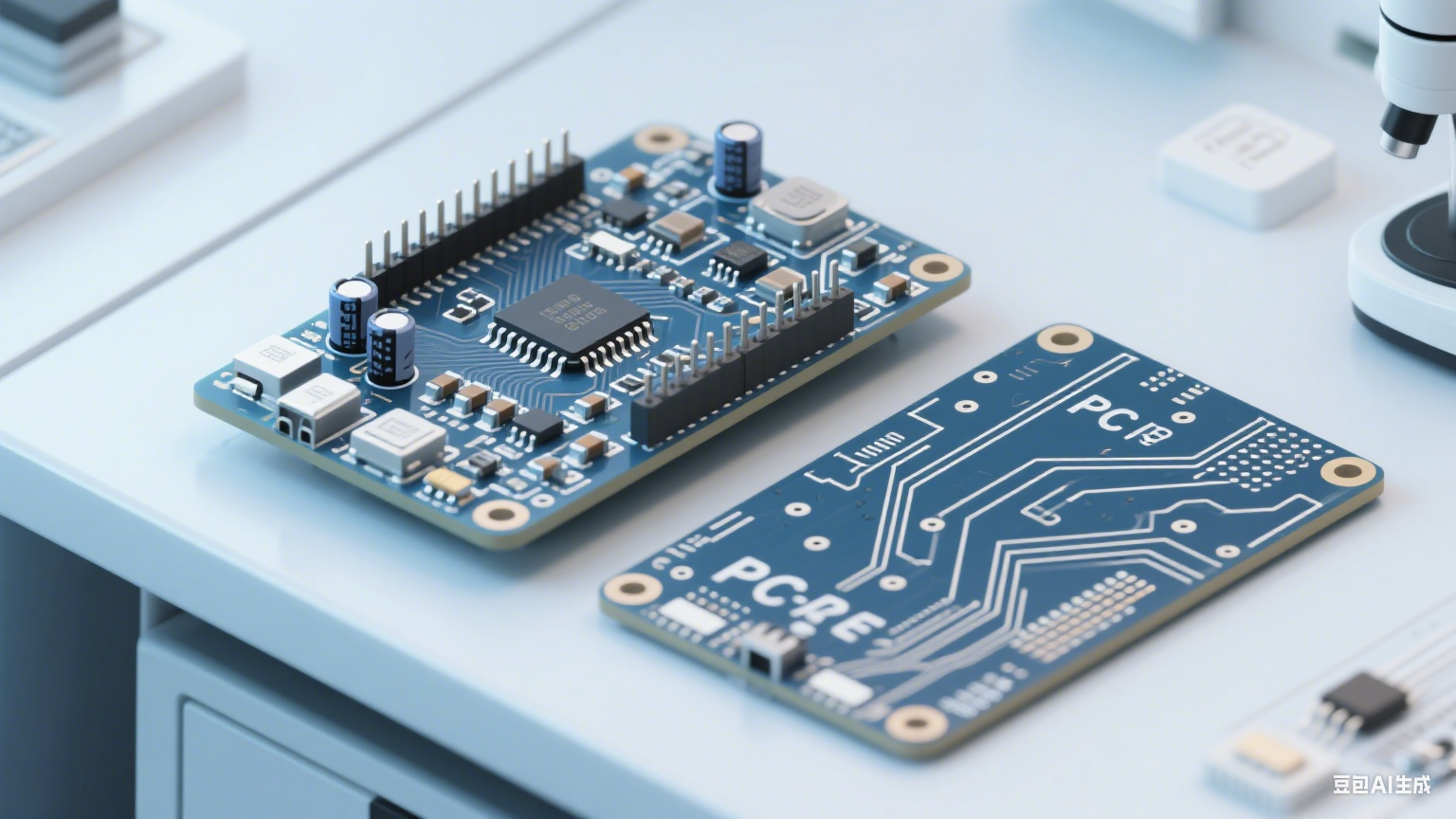

理解 PCBA 加工,首先需要明确其与 PCB 的区别。很多人会将两者混淆,实际上 PCB 指的是印刷电路板,是一块没有安装任何电子元器件的裸板,主要由绝缘基板、导电线路和焊盘组成,相当于电子元器件的 “栖息地”。而 PCBA 则是在 PCB 基础上,通过一系列加工工艺将电阻、电容、芯片等电子元器件焊接、固定在裸板上,形成具备完整电路功能的组件,堪称电子设备的 “骨骼与神经中枢”。

PCBA 加工:电子设备的 “骨骼” 构建之旅

PCBA 加工的核心流程可分为几个关键阶段,每个阶段都有严格的操作规范与质量控制标准。首先是 PCB 板的预处理环节,这一步看似简单却至关重要。刚生产完成的 PCB 裸板表面可能存在油污、氧化层或微小杂质,若不处理会直接影响后续焊接质量。预处理通常包括清洁、烘干和表面处理,其中表面处理多采用沉金、喷锡或 OSP 工艺,目的是增强焊盘的导电性和抗氧化能力,确保元器件焊接时能形成稳定的焊点。

接下来进入元器件准备阶段,这一环节需要根据生产订单的 BOM 清单(物料清单)对所需元器件进行核对、分类和编带。对于电阻、电容等小型贴片元器件,通常会采用编带包装,以便适配自动化贴片机的取料需求;而对于芯片、连接器等异形或大型元器件,则需要单独进行引脚检查和清洁,避免因引脚变形、氧化导致焊接故障。值得注意的是,元器件准备过程中必须严格执行静电防护措施,工作人员需佩戴防静电手环、穿着防静电服,工作台面也需铺设防静电胶垫,因为静电很容易损坏精密电子元器件,尤其是芯片类元件,一旦被静电击穿便会完全失效。

元器件贴装是 PCBA 加工中自动化程度最高的环节,主要依赖高精度贴片机完成。贴片机工作前,技术人员需要将 PCB 板的 CAD 文件导入设备系统,系统会根据文件中的坐标数据,精准定位每个元器件的安装位置。贴片机的机械臂上配备有真空吸嘴,吸嘴会根据元器件的大小和形状进行更换,确保能稳定吸取元器件并准确放置在 PCB 板的焊盘上。这一过程的精度要求极高,部分小型元器件的尺寸仅为 0.4mm×0.2mm,贴装偏差若超过 0.1mm 就可能导致焊接不良。为保证贴装精度,高端贴片机通常配备视觉识别系统,在吸取和放置元器件时进行双重定位检测,一旦发现偏差会立即调整,有效降低贴装错误率。

贴装完成后,PCBA 板会进入回流焊炉进行焊接。回流焊的原理是通过控制炉内温度的逐步升高与降低,使焊盘上的焊膏融化、流动并与元器件引脚形成牢固的焊点。回流焊炉内通常分为预热区、恒温区、回流区和冷却区四个温区,每个温区的温度和停留时间都需要根据焊膏的类型和元器件的耐热特性进行精准设置。例如,对于含有 BGA(球栅阵列)芯片的 PCBA 板,回流区的最高温度需控制在 220℃-240℃之间,且停留时间不能超过 30 秒,否则过高的温度或过长的高温停留时间会导致芯片内部线路损坏;而对于普通贴片元器件,最高温度可适当提高至 240℃-260℃,以确保焊膏能充分融化。回流焊过程中,温度曲线的设置是关键,不合理的温度曲线不仅会导致虚焊、假焊等问题,还可能造成 PCB 板变形,影响后续组装。

焊接完成后,PCBA 加工并未结束,还需要经过严格的检测环节排查故障。常见的检测方式包括目视检测、AOI 检测、X-Ray 检测和功能测试。目视检测主要由人工或自动化视觉设备对 PCBA 板表面进行检查,查看是否存在漏焊、多焊、焊点偏移或元器件错装等明显问题;AOI 检测(自动光学检测)则通过高清摄像头和图像分析算法,对焊点的形状、大小和光泽度进行检测,能识别出目视难以发现的微小焊点缺陷,如焊点空洞、锡珠等;对于 BGA、CSP 等底部有焊点的元器件,由于焊点被元器件本体遮挡,无法通过目视或 AOI 检测,此时就需要采用 X-Ray 检测,利用 X 射线穿透元器件本体,清晰显示底部焊点的状态,判断是否存在虚焊、冷焊等问题;功能测试则是将 PCBA 板接入专用测试工装,模拟实际工作环境,检测其电路功能是否正常,如信号传输、电压输出、数据处理等,确保 PCBA 板能满足设计要求。

除了核心流程,PCBA 加工过程中的质量控制贯穿始终,任何一个细节的疏忽都可能导致整批产品出现质量问题。在原材料管控方面,所有 PCB 板和元器件都需要经过入厂检验,包括外观检查、性能测试和尺寸测量,只有符合标准的原材料才能进入生产环节;在生产过程中,每个工序都设置有质量巡检点,巡检人员会定期抽取 PCBA 板进行检测,记录检测数据并及时反馈异常情况;生产完成后,还需要进行成品抽检,抽检比例通常根据生产批次大小确定,一般不低于 3%,若抽检发现不合格品,需扩大抽检范围并分析原因,采取整改措施后才能继续生产。此外,PCBA 加工车间的环境控制也十分重要,温度需保持在 23℃±3℃,湿度控制在 40%-60%,避免因环境温湿度异常导致焊膏性能变化或元器件受潮。

对于不同类型的电子设备,PCBA 加工还需要根据其使用场景进行针对性调整。例如,用于工业控制的 PCBA 板,由于工作环境可能存在粉尘、振动或高温,加工时需选用耐高温、抗振动的元器件,焊接时也需确保焊点的机械强度,必要时还会在 PCB 板表面涂刷三防漆(防腐蚀、防霉菌、防潮湿);而用于医疗设备的 PCBA 板,对安全性和稳定性要求更高,加工过程中不仅需要严格遵循医疗行业的质量管理体系,还需对关键元器件进行追溯管理,确保每个元器件都能查到生产批次和供应商信息,以便在出现问题时能快速定位原因。

PCBA 加工看似是一系列标准化的流程操作,实则蕴含着对细节的极致追求。从原材料的筛选到最终产品的检测,每一个步骤都需要技术人员的专业把控和设备的精准配合。正是这种严谨的加工态度和精湛的技术工艺,才使得各类电子设备能够稳定、可靠地运行,为我们的日常生活和工业生产提供有力支持。随着电子设备向小型化、高精度、高集成度方向发展,PCBA 加工技术也在不断创新,但无论技术如何变化,对质量的严格要求始终是这一行业不变的核心准则,因为只有高品质的 PCBA 板,才能构建出高性能的电子设备,推动电子制造业持续向前发展。
