PCBA 打样：电子产品研发路上的关键一步

在电子产业快速迭代的当下，每一款新产品从概念落地到批量生产，都离不开一个至关重要的环节 ——PCBA 打样。这个环节看似只是制作少量样品，却直接关系到后续产品性能稳定性、生产可行性以及成本控制，是研发团队验证设计思路、发现潜在问题的核心阶段。无论是消费电子领域的智能手环，还是工业控制中的传感器模块，甚至是医疗设备里的精密电路，都需要通过 PCBA 打样来迈出走向市场的第一步。

PCBA 打样的核心价值在于 “试错” 与 “验证”。研发人员在完成电路原理图设计和 PCB Layout 后，无法仅凭图纸判断设计是否完全合理，比如元器件选型是否与电路需求匹配、PCB 板上的布线是否存在信号干扰、焊接工艺是否能满足批量生产标准等问题，都需要通过实际制作的样品来检验。通过对打样成品进行功能测试、稳定性测试和兼容性测试，研发团队能及时发现设计中的漏洞，比如某个电容的容值选择不当导致电路滤波效果不佳，或者某个芯片的封装尺寸与 PCB 板预留焊盘不匹配，这些问题若在批量生产后才暴露，将带来巨大的时间成本和经济损失。

要完成一次高质量的 PCBA 打样，需要遵循一套严谨的流程，每个环节都不能忽视。首先是文件准备阶段，研发人员需要提供完整的 PCB 文件、BOM 清单（物料清单）以及 Gerber 文件，这些文件是打样厂家制作样品的基础。其中，Gerber 文件包含了 PCB 板的布线、焊盘、丝印等关键信息，必须确保格式正确、信息完整，否则可能导致样品制作出现偏差。同时，BOM 清单需要明确标注每个元器件的型号、规格、封装以及供应商信息，避免因元器件采购错误影响打样进度。

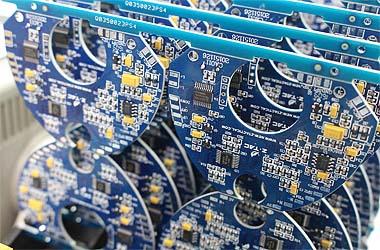

接下来是PCB 制作环节，这一步直接决定了 PCBA 样品的基础质量。打样厂家会根据 Gerber 文件，通过基板切割、钻孔、沉铜、图形转移、蚀刻、阻焊层印刷、丝印等一系列工序制作出空白的 PCB 板。在这个过程中，需要重点关注 PCB 板的厚度、铜箔厚度、阻焊层颜色以及丝印清晰度等参数，这些参数需要与设计要求保持一致。比如，用于工业环境的 PCBA 板通常需要更厚的铜箔以提高电流承载能力，而消费电子产品的 PCB 板则更注重轻薄化设计。

然后是元器件采购与检验环节。打样厂家会根据 BOM 清单采购所需的元器件，由于 PCBA 打样通常数量较少（一般为几片到几十片），采购过程中可能会面临元器件缺货、最小起订量限制等问题，这就需要打样厂家与供应商保持良好的合作关系，同时研发人员也可以提前与打样厂家沟通，推荐可靠的元器件供应商，确保采购的元器件质量合格、规格匹配。元器件采购完成后，还需要进行严格的检验，包括外观检查（如元器件是否有破损、引脚是否弯曲）、参数测试（如电阻的阻值、电容的容值是否符合要求）以及真伪鉴别（避免采购到假冒伪劣元器件），只有通过检验的元器件才能进入后续的焊接环节。

SMT 贴片与 DIP 插件焊接环节是将元器件与 PCB 板结合的关键步骤，直接影响 PCBA 样品的电气性能和可靠性。SMT 贴片主要用于焊接表面贴装元器件（如芯片、电阻、电容等），通过钢网印刷焊膏、贴片机精准贴装、回流焊炉高温焊接等工序完成；DIP 插件则用于焊接直插式元器件（如连接器、电解电容等），通过人工或插件机将元器件引脚插入 PCB 板的预留孔中，再经过波峰焊炉焊接固定。在焊接过程中，需要严格控制焊接温度、焊接时间以及焊膏用量等参数，温度过高或焊接时间过长可能导致元器件损坏或 PCB 板变形，温度过低或焊膏用量不足则可能出现虚焊、假焊等问题，这些问题都会影响 PCBA 样品的正常工作。

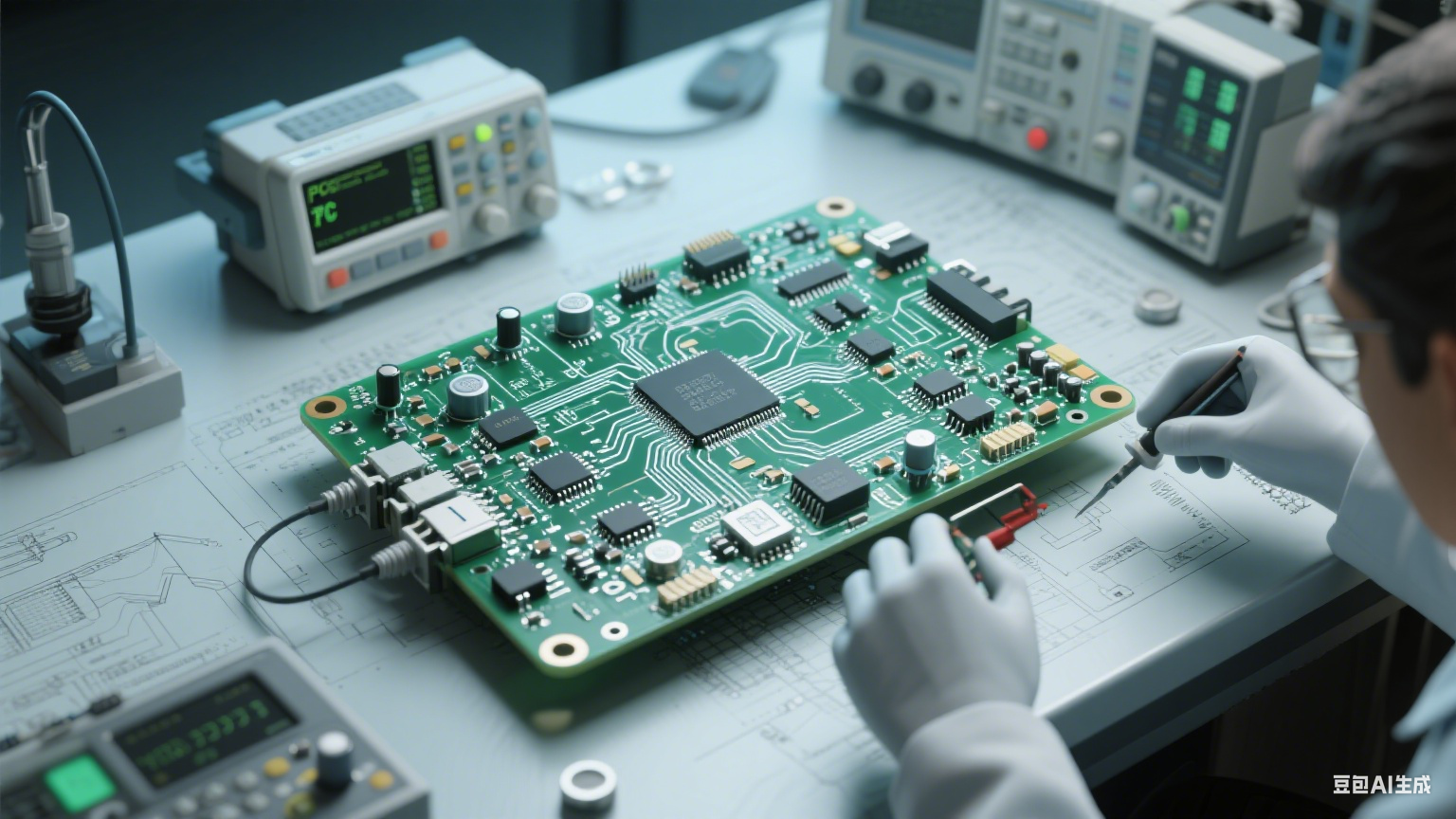

焊接完成后，PCBA 样品还需要经过全面的测试环节，这是验证样品是否符合设计要求的最后一道关卡。测试内容主要包括功能测试、电气性能测试、稳定性测试和环境适应性测试。功能测试是检查 PCBA 样品是否能实现设计的各项功能，比如控制某个电机转动、采集某个传感器的数据等；电气性能测试则是检测电路的电压、电流、电阻、信号传输速度等参数是否在设计范围内；稳定性测试需要将样品在正常工作条件下连续运行一段时间（通常为几小时到几十小时），观察其是否出现故障；环境适应性测试则是模拟产品在实际使用过程中可能遇到的恶劣环境，如高温、低温、湿度变化、振动等，检验样品在这些环境下的工作状态。通过这些测试，研发人员可以全面了解 PCBA 样品的性能表现，找出设计中存在的问题并进行优化。

在 PCBA 打样过程中，研发人员和打样厂家之间的沟通协作也非常重要。研发人员需要及时向打样厂家反馈设计需求和特殊要求，比如某个元器件的焊接工艺有特殊规定、PCB 板需要进行三防处理（防潮、防盐雾、防霉菌）等；打样厂家则需要在打样过程中遇到问题时及时与研发人员沟通，比如发现 BOM 清单中的元器件存在替代型号、PCB 设计存在可优化空间等，通过双方的密切配合，才能确保打样工作顺利进行，提高打样成功率，缩短打样周期。

随着电子技术的不断发展，PCBA 打样也呈现出一些新的趋势。一方面，打样周期不断缩短，以前需要几天甚至一周才能完成的打样工作，现在通过自动化设备和高效的供应链管理，很多打样厂家可以实现 24 小时快速打样，满足研发人员快速迭代设计的需求；另一方面，打样精度不断提高，随着 SMT 贴片机精度的提升和 PCB 制作工艺的改进，现在可以实现更小尺寸元器件（如 01005 封装的电阻电容）的精准焊接，满足电子产品微型化、高密度的设计要求。

不过，在 PCBA 打样过程中，研发人员仍需注意一些常见的问题，避免因细节疏忽导致打样失败或影响后续产品开发。比如，在设计 PCB 板时，要合理布局元器件，避免将发热量大的元器件（如电源芯片）与对温度敏感的元器件（如传感器）靠得太近，防止温度过高影响元器件性能；在选择元器件时，要充分考虑元器件的供货稳定性和成本，避免选择冷门或即将停产的元器件，防止后续批量生产时出现供货问题；在与打样厂家沟通时，要明确打样要求和测试标准，避免因双方理解不一致导致样品不符合预期。

对于初次接触 PCBA 打样的研发人员来说，选择一家可靠的打样厂家至关重要。在选择打样厂家时，可以从以下几个方面进行考量：一是厂家的技术实力，包括是否拥有先进的生产设备、专业的技术团队以及丰富的打样经验，尤其是在特定领域（如高频电路、高精密电路）的打样能力；二是厂家的质量管理体系，是否建立了完善的质量控制流程，能否提供可靠的质量保证；三是厂家的服务水平，包括是否能及时响应客户需求、提供专业的技术支持以及合理的价格和交货周期。通过综合评估这些因素，选择适合自己需求的打样厂家，才能为 PCBA 打样工作提供有力的保障。

PCBA 打样作为电子产品研发过程中的关键环节，其质量和效率直接影响产品的研发周期和市场竞争力。每一次成功的 PCBA 打样，都为后续的批量生产奠定了坚实的基础，帮助研发团队将创新想法转化为实际产品。随着电子产业的持续发展，PCBA 打样技术也将不断进步，为更多新兴电子产品的研发提供支持，而研发人员在享受技术进步带来便利的同时，也需要不断提升自身的设计能力和对打样流程的把控能力，才能在激烈的市场竞争中占据优势。那么，在你的电子产品研发项目中，是否也遇到过 PCBA 打样相关的问题，或者有哪些独特的打样经验想要分享呢？

PCBA 打样常见问答

1. 问：PCBA 打样的数量通常选择多少比较合适？

答：PCBA 打样数量没有固定标准，主要根据研发需求确定。一般来说，若仅用于初步功能测试，3-5 片即可；若需要进行稳定性测试、环境适应性测试或多个研发人员同时调试，可选择 10-20 片。过多会增加打样成本，过少则可能无法满足多轮测试需求，建议结合实际测试计划和后续小批量试产需求综合考虑。

2. 问：PCBA 打样过程中，元器件缺货该如何处理？

答：遇到元器件缺货时，首先可与打样厂家的采购团队沟通，确认是否有替代型号的元器件，替代型号需满足电气参数、封装尺寸与原型号一致，且经过研发人员验证其兼容性；若没有合适替代型号，可联系元器件供应商了解到货周期，或调整打样计划，优先制作其他部分的样品；此外，也可尝试从专业的元器件电商平台采购，部分平台支持小批量采购，能缓解缺货问题。

3. 问：PCBA 样品测试合格后，批量生产前还需要做哪些准备？

答：样品测试合格后，批量生产前需做好多方面准备。首先要优化 BOM 清单，确认元器件的批量采购渠道和价格，确保供应链稳定；其次要对 PCB 制作和焊接工艺进行固化，明确批量生产时的工艺参数（如焊接温度、生产节拍等），避免批量生产时出现工艺波动；另外，还需要制作生产所需的工装夹具（如测试治具、焊接夹具），提高生产效率和产品一致性；最后，可进行小批量试产（如 100-500 片），验证批量生产流程的可行性，及时发现并解决生产中的问题。

4. 问：如何判断 PCBA 样品的焊接质量是否合格？

答：判断 PCBA 样品焊接质量可从外观检查和电气测试两方面入手。外观上，焊点应饱满、光滑，无虚焊（焊点呈针尖状、无光泽）、假焊（焊点与焊盘分离）、连锡（相邻焊点短路）、漏焊等问题，元器件引脚无弯曲、变形，丝印清晰；电气测试方面，可使用万用表检测电路的通断情况，用示波器观察信号传输是否正常，通过功能测试验证电路是否能实现设计功能，若外观和电气测试均无问题，则说明焊接质量合格。

5. 问：PCBA 打样中，PCB 板的材质该如何选择？

答：PCB 板材质选择需根据产品的使用环境、性能要求和成本预算确定。常见的 PCB 板材质有 FR-4（环氧玻璃布基板）、FR-1（酚醛纸基板）、铝基板等。FR-4 具有良好的绝缘性能、机械强度和耐高温性能，适用于大多数电子产品（如手机、电脑、工业控制设备）；FR-1 成本较低，但耐高温性能较差，适用于对性能要求不高的消费电子产品（如玩具、小型家电）；铝基板具有良好的散热性能，适用于大功率电子设备（如 LED 驱动电源、电源适配器），能有效解决元器件发热问题。
