揭秘 PCBa 加工厂：从元器件到智能产品的关键桥梁

PCBa 加工厂是电子制造业中不可或缺的核心环节，它承载着将零散电子元器件转化为具备特定功能的印刷电路板组件（PCBa）的重要使命。无论是我们日常使用的智能手机、笔记本电脑，还是工业领域的自动化设备、医疗行业的精密仪器，其内部核心的电路部分几乎都出自 PCBa 加工厂的生产线。这些工厂通过标准化的流程、专业的设备和严格的质量管控，确保每一块 PCBa 都能满足不同行业产品的性能需求，成为连接电子设计与实际应用的关键桥梁。

了解 PCBa 加工厂的运作模式，不仅能帮助电子企业选择更合适的合作伙伴，也能让普通消费者对电子产品的生产过程有更清晰的认知。从元器件采购到最终成品检测，PCBa 加工涉及多个复杂环节，每个环节的操作规范和技术水平都会直接影响最终产品的稳定性和使用寿命。接下来，我们将深入剖析 PCBa 加工厂的核心流程、关键技术以及行业发展趋势，带大家走进这个隐藏在电子产品背后的 “智造车间”。

一、PCBa 加工厂的核心加工流程

PCBa 加工并非简单的元器件组装，而是一套系统化的生产体系，通常包含来料检测、SMT 贴片、回流焊接、DIP 插件、波峰焊接、在线检测、成品组装及老化测试等多个环节，每个环节都有严格的操作标准和质量控制要求。

来料检测是 PCBa 加工的第一道防线，主要针对采购的 PCB 裸板、电子元器件（如电阻、电容、芯片、电感等）进行质量筛查。加工厂会使用专业设备检测 PCB 裸板的导通性、绝缘性、板厚及外观是否符合设计要求，同时对元器件的型号、参数、封装尺寸及外观进行逐一核对，避免因原材料质量问题导致后续加工缺陷。例如，若 PCB 裸板存在暗断或短路问题，未及时检测发现，后续焊接元器件后会直接导致产品功能失效，增加返工成本和生产周期。

SMT 贴片环节是 PCBa 加工中实现元器件小型化、高密度组装的关键步骤，主要针对片式元器件进行自动化贴装。加工厂会先通过钢网印刷机将焊膏精准涂抹在 PCB 裸板的焊盘上，随后使用 SMT 贴片机根据预设的程序，将不同型号、不同封装的片式元器件（如 0402、0603 封装的电阻电容，QFP、BGA 封装的芯片）快速、准确地贴装到对应焊盘位置。这一环节对设备精度要求极高，先进的贴片机定位精度可达到 ±0.02mm，能满足高密度 PCB 板（如手机主板、平板电脑主板）的贴装需求，同时贴装速度可达到每小时数万甚至十万个元器件，大幅提升生产效率。

回流焊接是将 SMT 贴装后的元器件与 PCB 裸板实现牢固连接的核心环节，通过高温加热使焊膏融化并固化，形成稳定的焊点。加工厂会根据焊膏的类型和元器件的耐热特性，设置合理的回流焊温度曲线，通常分为预热区、恒温区、回流区和冷却区四个阶段。预热区和恒温区主要用于去除焊膏中的助焊剂挥发物，避免焊接时产生气泡；回流区则将温度升至焊膏熔点以上（通常为 210-230℃），使焊膏融化并润湿焊盘和元器件引脚；冷却区则快速降温，让焊点固化成型。整个过程需严格控制温度上升速率和最高温度，防止因温度过高损坏元器件，或温度不足导致焊点虚焊。

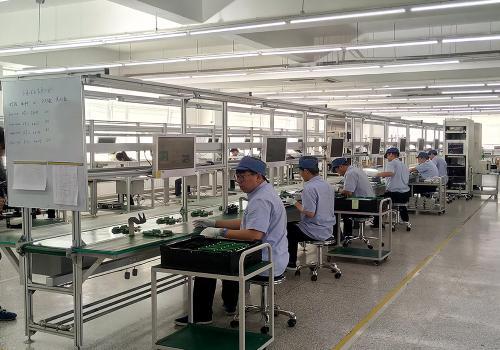

对于无法通过 SMT 贴装的插装式元器件（如连接器、变压器、电解电容等），则需要通过 DIP 插件和波峰焊接环节进行组装。DIP 插件环节可采用人工插件或自动化插件机完成，将元器件引脚插入 PCB 裸板对应的通孔中；随后进入波峰焊接环节，PCB 板通过传送带经过熔融的焊锡波（温度通常为 250-260℃），焊锡会沿着元器件引脚和通孔爬升，形成焊点，实现元器件与 PCB 板的连接。波峰焊接过程中，需要合理调整传送带速度、焊锡波高度和温度，确保焊点饱满、无虚焊、漏焊现象，同时通过助焊剂喷雾系统减少焊锡氧化，提高焊接质量。

在线检测是贯穿 PCBa 加工全过程的质量控制手段，主要包括 AOI 光学检测、X-Ray 检测和 ICT 在线测试等。AOI 光学检测主要用于 SMT 贴片后和回流焊接后的外观检测，通过高清摄像头拍摄 PCB 板图像，与标准图像进行对比，自动识别元器件缺件、偏移、反向、焊膏多锡、少锡、虚焊等缺陷；X-Ray 检测则针对 BGA、CSP 等底部有焊点的元器件，通过 X 射线穿透检测焊点内部是否存在空洞、虚焊等问题，弥补 AOI 检测的盲区；ICT 在线测试则通过探针接触 PCB 板上的测试点，检测电路的导通性、电阻、电容、电感等参数，判断电路是否存在短路、断路或元器件参数异常等问题。这些检测手段的应用，能及时发现加工过程中的缺陷，减少不良品流入后续环节，提高产品合格率。

二、PCBa 加工厂的关键质量管控要点

质量是 PCBa 加工厂的生命线，尤其是在汽车电子、医疗电子、航空航天等对产品可靠性要求极高的领域，PCBa 的质量直接关系到设备的安全运行和人员生命安全。因此，正规的 PCBa 加工厂都会建立完善的质量管控体系，从原材料采购到成品交付的每个环节都设置严格的质量标准和检测流程，确保产品质量稳定可靠。

环境管控是 PCBa 加工质量的基础保障，主要针对生产车间的温湿度、洁净度进行严格控制。SMT 贴片和焊接环节对环境温湿度要求较高，通常温度需控制在 22-26℃，相对湿度控制在 40%-60%。温度过高或过低会影响焊膏的粘度和活性，导致贴片偏移或焊接缺陷；湿度过高可能导致 PCB 板吸潮，焊接时产生气泡或爆板；湿度过低则容易产生静电，损坏静电敏感元器件（如芯片）。此外，SMT 车间和焊接车间的洁净度需达到万级以上，避免灰尘、杂物附着在 PCB 板或元器件上，影响焊接质量或导致电路短路。

过程参数管控是确保加工质量稳定的关键，加工厂会对每个环节的关键参数进行实时监控和记录，形成可追溯的生产数据。例如，在 SMT 贴片环节，监控贴片机的吸嘴压力、贴装速度、定位精度等参数；在回流焊接环节，实时监测各温区的温度、传送带速度等参数，并定期校准温度曲线；在波峰焊接环节，监控焊锡温度、助焊剂喷雾量、传送带速度等参数。同时，加工厂会采用统计过程控制（SPC）方法，对过程参数进行分析，及时发现参数波动趋势，采取预防措施，避免批量质量问题的发生。

人员培训和操作规范是质量管控的重要环节，PCBa 加工涉及多种专业设备和复杂工艺，操作人员的技术水平和责任意识直接影响加工质量。正规的 PCBa 加工厂会对操作人员进行系统的培训，包括设备操作、工艺知识、质量标准、安全规范等内容，经考核合格后方可上岗。同时，制定详细的操作指导书（SOP），明确每个环节的操作步骤、注意事项和质量要求，确保操作人员按规范执行。例如，在 DIP 插件环节，操作指导书会明确元器件的插入方向、引脚折弯要求等，避免因操作不当导致元器件损坏或焊接缺陷。

成品测试和老化试验是 PCBa 加工的最后一道质量关卡，主要验证 PCBa 成品的功能性能和可靠性。成品测试通常包括功能测试、性能测试和环境适应性测试。功能测试通过连接测试工装，模拟实际使用场景，验证 PCBa 是否能实现预设的功能（如信号传输、数据处理、控制输出等）；性能测试则检测 PCBa 的关键参数（如工作电压、电流、功率、信号频率、精度等）是否符合设计要求；环境适应性测试则模拟高温、低温、高温高湿、振动、冲击等恶劣环境，测试 PCBa 在不同环境下的工作稳定性和可靠性。老化试验则是将 PCBa 成品在额定条件下连续工作一定时间（如 24 小时、48 小时），观察是否出现性能衰减或功能失效，筛选出早期失效的产品，确保交付给客户的产品具备长期稳定的工作能力。

三、PCBa 加工厂的技术发展趋势

随着电子信息技术的不断进步，下游行业对 PCBa 产品的要求日益提高，推动 PCBa 加工厂在技术、设备和工艺上不断创新升级。当前，PCBa 加工行业正朝着自动化、智能化、高密度化、绿色化方向发展，这些趋势不仅提升了加工厂的生产效率和产品质量，也为电子制造业的转型升级提供了有力支撑。

自动化与智能化是 PCBa 加工厂提升竞争力的核心方向，主要体现在生产设备自动化、生产过程智能化和质量管控智能化三个方面。在生产设备方面，越来越多的加工厂引入全自动 SMT 生产线，实现从焊膏印刷、贴片、焊接到检测的全流程自动化操作，减少人工干预，提高生产效率和加工精度。例如，全自动焊膏印刷机可通过视觉定位系统自动校准钢网与 PCB 板的位置，实现高精度印刷；全自动贴片机可通过 AI 算法优化贴装路径，提升贴装速度和准确率。在生产过程智能化方面，加工厂开始采用工业互联网技术，将生产设备、检测设备、管理系统互联互通，实现生产数据的实时采集、分析和监控。通过 MES（制造执行系统）可实时跟踪生产进度、物料消耗、设备状态等信息，及时发现生产瓶颈，优化生产计划；通过大数据分析可预测设备故障，提前进行维护保养，减少设备停机时间。在质量管控智能化方面，AI 视觉检测技术逐渐取代传统的人工检测和普通 AOI 检测，通过深度学习算法，AI 视觉系统能更准确地识别微小缺陷（如 0.1mm 以下的焊锡空洞），同时具备自学习能力，不断提高检测精度和效率，减少误判和漏判。

高密度化是 PCBa 加工适应电子产品小型化、多功能化需求的必然趋势。随着智能手机、可穿戴设备、物联网终端等电子产品不断向轻薄化、小型化发展，对 PCBa 的集成度要求越来越高，促使加工厂不断提升高密度加工能力。一方面，PCB 板的线宽线距不断缩小，从传统的 0.2mm 逐步发展到 0.1mm 以下，甚至达到 0.05mm，这要求加工厂采用更高精度的设备和工艺，确保线路加工的准确性和可靠性；另一方面，元器件封装不断小型化、集成化，从 0402 封装发展到 0201 封装，甚至 01005 封装，从单芯片封装发展到系统级封装（SiP）、芯片级封装（CSP），这对 SMT 贴装设备的定位精度、吸嘴设计和焊接工艺提出了更高要求。为满足高密度加工需求，PCBa 加工厂不断引进先进的设备和技术，如高精度贴片机、激光焊接设备、X-Ray 检测设备等，同时优化工艺流程，提高加工质量和效率。

绿色化是 PCBa 加工行业响应环保政策、实现可持续发展的重要方向，主要体现在原材料选择、生产工艺优化和废弃物处理三个方面。在原材料选择方面，加工厂优先选用环保型材料，如无铅焊膏、无卤素 PCB 板、环保型元器件等，替代传统的含铅焊膏和含卤素材料，减少有害物质对环境和人体的危害。例如，无铅焊膏的使用可避免铅元素在生产过程中挥发和扩散，降低对操作人员健康的影响，同时减少产品废弃后铅元素对环境的污染；无卤素 PCB 板的使用可减少卤素元素在燃烧过程中产生的有毒气体，符合欧盟 RoHS、REACH 等环保法规要求。在生产工艺优化方面，加工厂通过改进焊接工艺、优化温度曲线、采用节能设备等方式，降低能源消耗和废弃物产生。例如，采用热风回流焊替代传统的红外回流焊，可提高温度均匀性，减少能源消耗；通过优化焊膏印刷工艺，减少焊膏浪费；采用节能型设备，降低设备运行过程中的电力消耗。在废弃物处理方面，加工厂建立完善的废弃物分类回收体系，对生产过程中产生的废焊膏、废 PCB 板、废元器件、废焊锡渣等进行分类收集和处理，其中可回收利用的废弃物（如废焊锡渣）交由专业机构进行回收提炼，不可回收的废弃物则按照环保要求进行无害化处理，避免对环境造成污染。

四、如何选择合适的 PCBa 加工厂？

对于电子企业而言，选择一家合适的 PCBa 加工厂是确保产品质量、控制生产成本、缩短生产周期的关键。面对市场上众多的 PCBa 加工厂，企业需要从多个维度进行综合评估，筛选出符合自身需求的合作伙伴。

首先，考察加工厂的资质和质量体系认证。正规的 PCBa 加工厂通常会通过 ISO9001 质量管理体系认证，这是企业质量管理水平的基本保障；若涉及汽车电子领域，还需通过 IATF16949 汽车行业质量管理体系认证；若涉及医疗电子领域，则需通过 ISO13485 医疗器械质量管理体系认证。这些认证证书表明加工厂具备完善的质量管控体系和规范化的生产流程，能够满足不同行业的质量要求。此外，还可考察加工厂是否具备相关的产品认证能力，如是否能协助客户完成 CE、FCC、UL 等产品认证所需的 PCBa 测试和资料提供，这对产品出口的企业尤为重要。

其次，评估加工厂的生产能力和设备水平。生产能力主要包括生产线数量、设备产能、生产周期等，企业需根据自身的订单量和交付周期要求，选择生产能力匹配的加工厂。例如，若企业有大批量订单且交付周期紧张，应选择拥有多条全自动 SMT 生产线、具备较高产能的加工厂；若企业以小批量、多品种订单为主，则可选择柔性生产能力较强的加工厂。设备水平则直接影响加工精度和产品质量，需考察加工厂是否拥有先进的 SMT 贴片机、回流焊炉、AOI 检测设备、X-Ray 检测设备、ICT 测试设备等，同时了解设备的品牌、型号、购置时间及维护情况，确保设备能够满足企业产品的加工要求。例如，若企业产品采用 BGA、CSP 等封装的芯片，需确保加工厂拥有 X-Ray 检测设备，能够检测焊点内部质量；若产品为高密度 PCB 板，需确保加工厂的贴片机定位精度和印刷设备精度符合要求。

再次，关注加工厂的技术支持和服务能力。PCBa 加工过程中可能会遇到各种技术问题，如 PCB 设计优化、元器件选型建议、工艺参数调整等，加工厂的技术支持能力直接影响问题解决的效率和效果。优质的 PCBa 加工厂会配备专业的工程技术团队，能够为客户提供从 PCB 设计评审、DFM（可制造性设计）分析到工艺优化的全流程技术支持，帮助客户发现设计中的潜在问题，提高产品的可制造性，减少加工缺陷。此外，服务能力还包括沟通响应速度、订单跟踪服务、售后保障等，企业需选择沟通顺畅、响应及时、能够提供全程订单跟踪服务的加工厂，以便及时了解订单生产进度，出现问题时能够快速协调解决。例如，加工厂是否建立了专门的客户服务团队，是否提供订单进度查询系统，售后出现质量问题时是否能及时安排返工或提供解决方案等。

最后，综合考虑加工厂的价格和地理位置。价格是企业选择合作伙伴时的重要因素之一，但不能单纯以价格高低作为选择标准，需结合加工质量、生产能力、技术支持和服务水平进行综合评估，选择性价比高的加工厂。过低的价格可能意味着原材料质量差、设备精度低、工艺不规范或服务不完善，最终导致产品质量问题，增加后续成本。地理位置方面，若企业对交付周期要求较高，或需要频繁与加工厂沟通协作，可优先选择地理位置较近的加工厂，便于实地考察、沟通协调和及时处理问题；若企业产品出口，可选择靠近港口或物流枢纽的加工厂，降低物流成本和运输时间。

PCBa 加工厂作为电子制造业的核心环节，其技术水平、质量管控能力和服务水平直接影响着下游电子产品的性能和竞争力。随着自动化、智能化、高密度化、绿色化技术的不断发展，PCBa 加工厂将迎来更多的发展机遇和挑战。对于电子企业而言，深入了解 PCBa 加工的核心流程和质量管控要点，选择合适的加工厂合作伙伴，将有助于提升自身产品的市场竞争力；对于 PCBa 加工厂而言，不断提升技术水平、优化工艺流程、加强质量管控、完善服务体系，将是在激烈市场竞争中立于不败之地的关键。未来，PCBa 加工行业还将随着电子信息技术的进步不断创新，为更多新兴电子领域（如人工智能、新能源汽车、工业互联网、智慧医疗等）提供更优质、更高效的加工服务，推动电子制造业向更高质量、更可持续的方向发展。那么，在你所关注的电子领域中，PCBa 加工技术还需要在哪些方面进一步突破，才能更好地满足行业发展需求呢？

常见问答

1. 问：PCBa 加工中，SMT 贴片和 DIP 插件有什么主要区别？

答：SMT 贴片主要针对片式元器件（如电阻、电容、芯片等），通过自动化设备将元器件贴装在 PCB 板表面焊盘上，适用于小型化、高密度组装场景，加工效率高；DIP 插件则针对插装式元器件（如连接器、变压器等），需将元器件引脚插入 PCB 板通孔中，可采用人工或自动化插件机操作，适用于无法片式化的元器件，组装密度相对较低。两者后续分别对应回流焊接和波峰焊接工艺实现元器件与 PCB 板的连接。

2. 问：PCBa 加工厂如何确保焊接过程中元器件不被损坏？

答：加工厂主要通过三个方面确保元器件不被损坏：一是严格设置合理的焊接温度曲线，根据元器件耐热特性（如芯片的最高耐受
