PCBA:电子设备核心组件的制造与质量把控

PCBA:电子设备核心组件的制造与质量把控

PCBA,即印制电路板组件,是绝大多数电子设备实现功能的核心载体。它通过将各类电子元器件精准焊接在印制电路板(PCB)上,形成具备特定电气性能的功能模块,小到智能手机、智能手表,大到工业控制设备、医疗仪器,其正常运行均依赖 PCBA 的稳定工作。理解 PCBA 的构成、制造流程及质量控制要点,对于电子行业从业者、产品研发人员以及相关领域学习者而言,具有重要的实践与理论意义。

PCBA 的构成包含两大核心部分,分别是作为基础载体的 PCB 和实现电气功能的电子元器件。PCB 通常以绝缘基板为材料,表面覆盖导电铜箔,通过蚀刻工艺形成预设的电路走线,这些走线如同 “电子高速公路”,为元器件之间的信号传输和电力供应提供通道。电子元器件则种类繁多,常见的有电阻、电容、电感等被动元器件,以及芯片、集成电路(IC)、传感器等主动元器件,不同元器件根据设计需求,按照特定的位置和方向焊接在 PCB 上,共同协作完成设备所需的运算、信号处理、数据存储等功能。

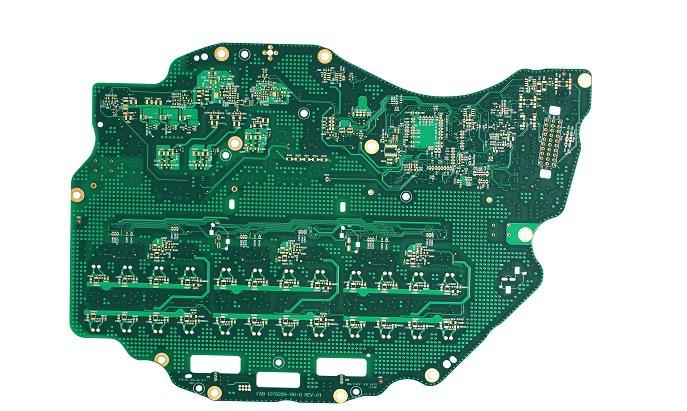

![PCBA 结构示意图:展示 PCB 基板、铜箔走线及各类焊接的电子元器件]

PCBA 的制造流程是一个精密且复杂的系统工程,每个环节的操作精度和工艺控制都会直接影响最终产品的性能与可靠性。首先进行的是焊膏印刷环节,该环节需要使用钢网将焊膏精准涂抹在 PCB 的焊盘上。焊膏由焊锡粉末和助焊剂混合而成,其作用是在后续焊接过程中实现元器件与 PCB 之间的电气连接和机械固定。在焊膏印刷过程中,钢网的开孔精度、焊膏的粘度和刮刀的压力控制至关重要,任何参数的偏差都可能导致焊膏量过多或过少,进而引发后续焊接缺陷。

焊膏印刷完成后,进入元器件贴装环节。这一环节主要依赖全自动贴片机完成,贴片机通过视觉识别系统精准定位 PCB 上的焊盘和元器件的引脚,然后利用真空吸嘴将元器件从料带或托盘上吸取,并按照预设的坐标和角度贴装到 PCB 的指定位置。为确保贴装精度,贴片机需要定期进行校准,包括吸嘴的校准、视觉系统的校准以及贴装坐标的校准。同时,元器件的供料方式也需严格把控,料带的张力、托盘的定位精度等因素都会影响元器件的吸取和贴装质量,若出现元器件偏移、漏贴或错贴等问题,将直接导致 PCBA 功能失效。

元器件贴装完成后,便进入回流焊接环节,这是实现元器件与 PCB 永久连接的关键步骤。回流焊炉通过设定特定的温度曲线,使 PCB 带着贴装好的元器件依次经过预热区、恒温区、回流区和冷却区。在预热区,焊膏中的助焊剂逐渐挥发,同时对 PCB 和元器件进行预热,避免后续高温导致元器件损坏;在恒温区,助焊剂充分活化,去除元器件引脚和焊盘表面的氧化层,为焊接做好准备;在回流区,温度达到焊膏的熔点,焊锡粉末熔化并形成焊点,实现元器件与 PCB 的电气连接;在冷却区,焊点快速凝固,形成稳定的机械和电气连接。温度曲线的设定需要根据焊膏的类型、PCB 的材质以及元器件的耐热性能进行精准调整,若温度过高或升温速度过快,可能导致元器件烧毁或 PCB 变形;若温度过低或保温时间不足,则可能导致焊点虚焊,影响连接可靠性。

回流焊接完成后,PCBA 制造流程并未结束,还需要进行严格的检测环节,以筛选出存在缺陷的产品,确保交付给客户的 PCBA 符合质量要求。常见的检测方式包括视觉检测、X 射线检测和电气性能检测。视觉检测主要通过人工或自动光学检测(AOI)设备,对 PCBA 表面的焊点外观、元器件贴装情况进行检查,可识别出焊点偏移、桥连、虚焊、漏贴、错贴等表面缺陷。对于一些引脚隐藏在元器件底部的封装类型(如 BGA、CSP),视觉检测无法观察到内部焊点情况,此时需要采用 X 射线检测设备,利用 X 射线的穿透性,清晰显示出内部焊点的形态,判断是否存在空洞、虚焊等缺陷。电气性能检测则通过连接 PCBA 上的测试点,利用专用的测试设备(如 ICT 测试仪、FCT 测试仪)对 PCBA 的电路导通性、绝缘性能、电压电流参数等进行检测,验证其是否符合设计的电气性能指标。

除了制造流程中的工艺控制和检测环节,PCBA 的质量把控还贯穿于原材料采购、生产环境管理以及后期维护等多个方面。在原材料采购环节,需要对 PCB 和电子元器件的供应商进行严格筛选,审核其生产资质、质量体系和产品认证情况,并对每一批次的原材料进行抽样检测,确保原材料的性能和质量符合设计要求。若使用劣质的 PCB 或不合格的元器件,即使后续制造工艺控制再严格,也难以保证 PCBA 的最终质量。

生产环境管理同样对 PCBA 质量有着重要影响。PCBA 制造过程中,尤其是焊膏印刷和元器件贴装环节,对环境的温湿度、洁净度要求较高。温度过高或过低会影响焊膏的粘度和活性,湿度不当可能导致 PCB 吸潮,在回流焊接过程中出现爆板现象;空气中的灰尘和杂质若附着在 PCB 或元器件表面,会影响焊膏的焊接效果,导致焊点缺陷。因此,生产车间需要配备恒温恒湿系统和空气净化系统,将温度控制在 22℃-26℃,湿度控制在 40%-60%,洁净度维持在万级以上,并定期对生产环境进行监测和维护,确保环境参数符合生产要求。

在 PCBA 的后期维护方面,虽然不属于制造环节,但良好的维护措施可以延长 PCBA 的使用寿命,保障设备的长期稳定运行。对于已经投入使用的 PCBA,需要定期进行清洁,去除表面的灰尘、油污等杂质,避免杂质导致电路短路或绝缘性能下降。同时,需要对 PCBA 的工作温度、电压等参数进行监测,若发现参数异常,应及时停机检查,排查是否存在焊点老化、元器件损坏等问题,并进行维修或更换。在维修过程中,需使用专业的工具和设备,遵循规范的操作流程,避免因维修不当对 PCBA 造成二次损坏。

PCBA 作为电子设备的核心组成部分,其制造工艺的复杂性和质量控制的严格性,直接决定了电子设备的性能、可靠性和使用寿命。无论是焊膏印刷、元器件贴装、回流焊接等制造环节的精准控制,还是原材料采购、生产环境管理、后期检测维护等全流程的质量把控,都需要相关从业者具备专业的知识技能和严谨的工作态度。只有将每一个细节都落实到位,才能生产出高质量的 PCBA 产品,为电子行业的稳定发展提供坚实的技术支撑。
