搞懂 PCBA 打样：别再被电子圈的 “试错神器” 绕晕啦

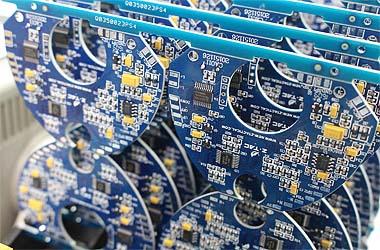

咱们平时用的手机、耳机、智能家居，背后都藏着一块密密麻麻的电路板，而这块板子从设计图变成实物，第一步往往要靠 PCBA 打样。可能有人听到 “PCBA” 就头大，其实拆解开来特简单：P 是 PCB（印刷电路板），A 是 Assembly（组装），合起来就是 “电路板 + 元器件焊接” 的整套流程，打样就是先做几小块样品试试水。

很多刚接触电子项目的朋友会疑惑，为啥不能直接批量生产？举个例子，就像咱们做蛋糕，总得先烤个小份尝尝甜度、看看口感，总不能一上来就烤一百个，万一糖放多了或者烤焦了，那不就全浪费了？PCBA 打样也是这个道理，它能帮咱们提前发现设计里的小毛病 —— 比如某个元器件装反了、线路间距太近容易短路，甚至是板子尺寸和外壳对不上。这些问题在样品阶段解决，比批量生产后返工省钱多了，有时候能省下好几万的成本，还能避免错过产品上市的好时机。

搞懂 PCBA 打样：别再被电子圈的 “试错神器” 绕晕啦

不过想做好 PCBA 打样，也不是随便找个厂家就行，有几个坑咱们得避开。首先是图纸问题，很多人拿到设计图就直接发给厂家，没仔细核对参数，结果样品做出来发现接口位置不对，或者电流承载能力不够，白忙活一场。建议大家发图前先自己过一遍，重点看元器件型号、封装尺寸、线路走向这几个地方，不确定的话还可以找厂家的工程师帮忙把关。

然后是元器件选择，这也是个容易踩坑的点。有些朋友为了省钱，会选价格特别低的元器件，结果样品测试时经常出问题，比如电容漏电、电阻精度不够，反而耽误项目进度。其实元器件不用追求多贵，但一定要选正规品牌的，比如电阻选国巨、电容选村田，这些品牌的质量有保障，而且售后也方便。另外，还要注意元器件的封装是否和 PCB 板匹配，比如同样是 0805 封装的电阻，不同厂家的尺寸可能会有细微差别，要是不匹配，焊接的时候就容易掉件。

还有就是打样数量的问题，很多人不知道该做多少块样品合适。做少了吧，万一测试过程中样品坏了，就得重新打样，浪费时间；做太多了吧，又会增加成本，毕竟样品的单价比批量生产要高。一般来说，如果是简单的项目，比如控制 LED 灯的电路板，做 5-10 块样品就够了；如果是复杂的项目，比如带芯片的智能设备，建议做 10-20 块，这样既能满足测试需求，又不会太浪费。

除了这些注意事项，选择靠谱的打样厂家也很关键。现在市面上做 PCBA 打样的厂家不少，质量参差不齐，怎么挑呢？首先看资质，正规厂家都会有 ISO9001 质量认证，还有 SMT 贴片生产线的相关资质，这些可以让厂家提供证明；然后看交付时间，一般简单的样品 3-5 天就能做好，复杂的 7-10 天，如果厂家说要半个月以上，那可能是产能不够，或者流程太繁琐，不太建议选；最后看服务，好的厂家会有专门的工程师对接，从图纸审核到样品测试都会给出建议，比如发现设计有问题会及时沟通，而不是不管不顾直接做，这样能少走很多弯路。

可能有人会觉得，PCBA 打样只是个小环节，没必要太重视。但实际上，很多电子项目失败，就是因为在打样阶段没做好。比如有个朋友做智能手环，打样时没测试电池续航，批量生产后发现续航只有半天，只能召回重新设计，损失了几十万；还有个做传感器的团队，样品测试时没考虑高温环境，结果产品卖到南方夏天就频繁死机，最后只能重新打样调整线路。这些例子都说明，PCBA 打样虽然花不了多少钱，但却是保障项目成功的关键一步。

现在随着电子行业的发展，PCBA 打样的技术也越来越先进了，比如现在很多厂家都支持加急打样，24 小时就能出样品，还有 3D 预览功能，能提前看到样品的外观和结构，方便及时调整设计。而且价格也越来越亲民，以前做几块样品可能要几百块，现在几十块就能搞定，对小团队和个人开发者特别友好。

不过即便如此，咱们在做 PCBA 打样时还是要保持细心，毕竟再先进的技术也需要人来把控细节。比如测试样品的时候，不能只测基本功能，还要模拟实际使用场景，比如摔一下看看抗摔性，泡在潮湿环境里看看防水性，这样才能确保产品在实际使用中不出问题。另外，还要做好测试记录，把每次测试的结果、发现的问题、解决方案都记下来，方便后续批量生产时参考，也能避免下次犯同样的错误。

看到这里，相信大家对 PCBA 打样已经有了大概的了解。其实它并没有想象中那么复杂，只要掌握好关键步骤，避开常见的坑，就能顺利拿到合格的样品，为后续的批量生产打下好基础。不知道大家在做 PCBA 打样时，有没有遇到过什么有趣的问题，或者有什么实用的小技巧呢？
