在现代电子产业高速发展的浪潮中,PCbA(Printed Circuit Board Assembly,印刷电路板组件)作为各类电子设备的核心 “骨架” 与 “神经中枢”,其加工质量直接决定了终端产品的性能、稳定性与使用寿命。PCbA 加工厂则承担着将设计图纸转化为实体组件的关键使命,从消费电子领域的智能手机、智能家居设备,到工业控制领域的自动化仪器、汽车电子系统,再到医疗设备、航空航天等高精度领域,几乎所有电子设备的生产都离不开专业 PCbA 加工厂的技术支持。这些工厂不仅是电子产业链中的重要环节,更是推动技术创新与产品迭代的重要力量,其加工能力与技术水平,在很大程度上影响着一个地区乃至国家电子产业的竞争力。

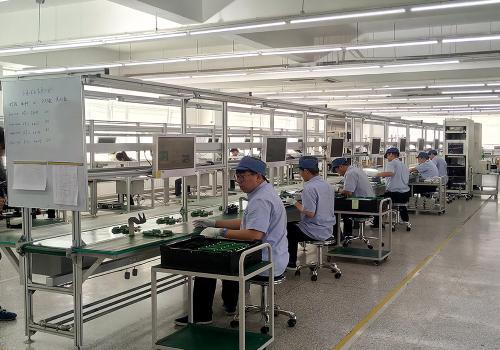

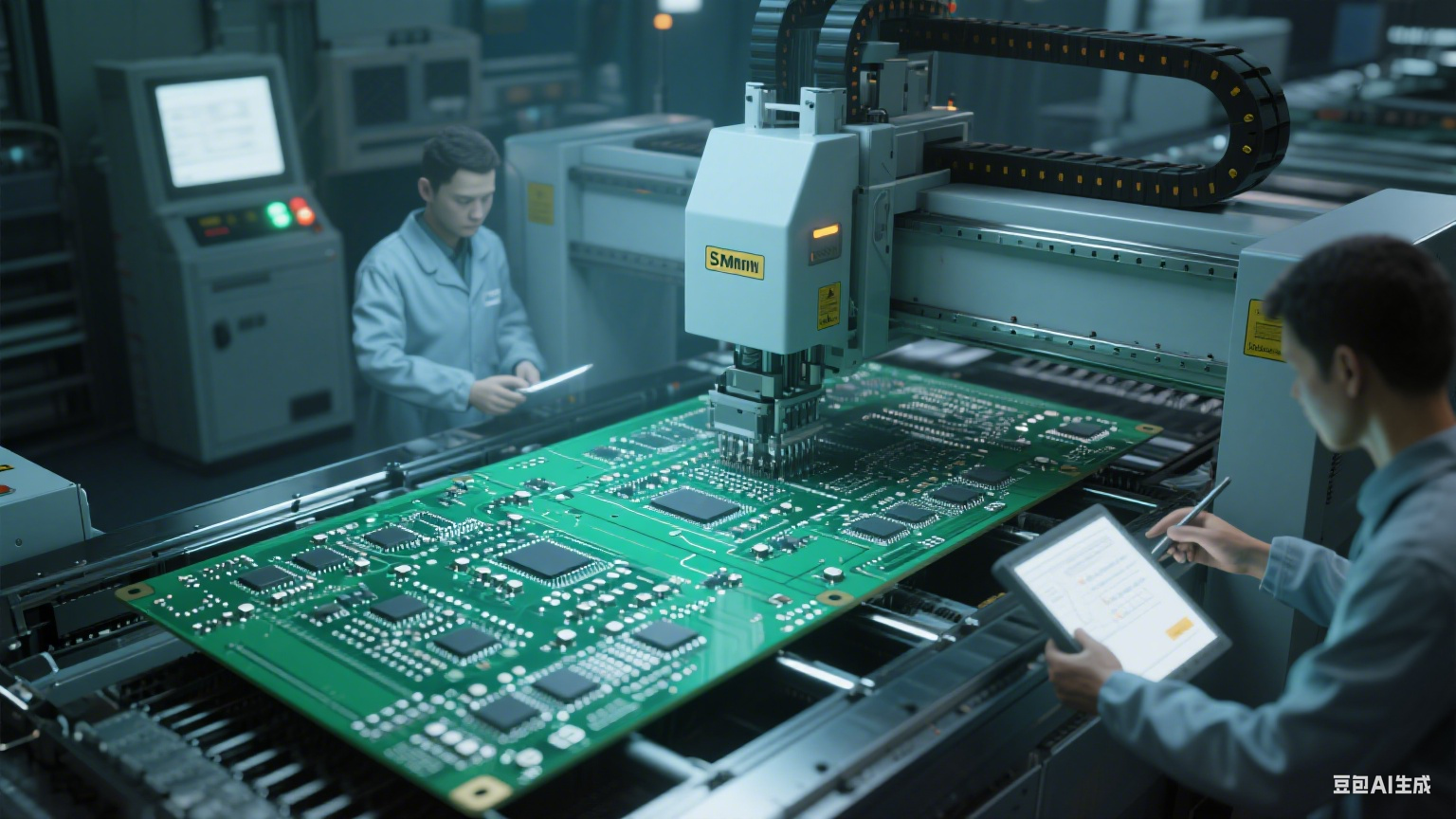

PCbA 加工并非简单的元件焊接与组装,而是一套融合了精密制造、材料科学、自动化技术与质量管控的复杂体系。从接到客户的设计文件开始,加工厂需要先对 PCB 裸板进行严格的来料检测,确保基板材质、线路布局、孔径大小等参数完全符合设计标准 —— 这一步是后续加工质量的基础,若裸板存在微小瑕疵,可能会导致整个组件在后续使用中出现短路、接触不良等严重问题。随后,加工流程进入 SMT(表面贴装技术)环节,这是当前 PCbA 加工的核心工序之一,通过自动化贴片机将电阻、电容、芯片等微型元件精准贴合在 PCB 板的指定位置,贴装精度可达到微米级别,以满足日益小型化、高密度的电子元件需求。
完成 SMT 贴装后,PCbA 组件将进入回流焊环节。回流焊设备通过精确控制温度曲线,使焊膏在加热过程中融化、润湿,从而将电子元件与 PCB 板牢固焊接在一起。不同类型的电子元件对温度的耐受度不同,例如热敏元件需要严格控制最高温度,而大型芯片则需要足够的保温时间以确保焊接质量,因此回流焊的温度曲线需要根据组件的具体元件配置进行个性化设置,这就要求加工厂具备丰富的工艺经验与灵活的参数调整能力。回流焊完成后,部分需要插件的元件(如连接器、电解电容等)会通过波峰焊或手工焊接的方式进行装配,进一步完善 PCbA 组件的功能。
除了核心的加工工序,质量管控贯穿于 PCbA 加工的全过程,是加工厂不可或缺的重要环节。在来料检测阶段,除了对 PCB 裸板的外观与尺寸进行检查,还会通过 X 光检测设备对裸板的内层线路、盲孔、埋孔等隐蔽部位进行检测,排查线路开路、短路、孔径偏差等问题;对于电子元件,则会核查其型号、规格、生产日期等信息,确保元件的真实性与可靠性,避免因使用劣质或错配元件导致后续故障。在加工过程中,每道工序完成后都会进行抽样检测或全检,例如 SMT 贴装后会通过 AOI(自动光学检测)设备对元件的贴装位置、角度、焊膏量等进行检测,识别贴装偏移、缺件、多件等缺陷;回流焊后则会通过 X-Ray 检测设备检查 BGA(球栅阵列封装)、CSP(芯片级封装)等元件的焊接内部质量,排查虚焊、冷焊等隐患。
随着电子产业的不断升级,PCbA 加工厂也在持续面临新的挑战与机遇。一方面,终端产品对 PCbA 组件的要求日益严苛,例如 5G 通信设备需要更高频率、更低损耗的 PCB 基板与更精密的元件焊接工艺,汽车电子则对 PCbA 组件的耐高温、抗振动、长寿命性能提出了更高标准,这就要求加工厂不断引进先进的生产设备与检测仪器,提升工艺技术水平,同时加强与材料供应商、设备制造商的合作,共同研发适应新需求的加工方案。另一方面,智能化、自动化成为 PCbA 加工行业的重要发展趋势,越来越多的加工厂开始引入 MES(制造执行系统)、ERP(企业资源计划)等管理系统,实现生产过程的数字化监控与数据追溯,通过大数据分析优化生产流程、提高生产效率;同时,机器人、自动化上下料设备的应用,不仅减少了人工操作带来的误差,还降低了人工成本,提升了生产线的稳定性与连续性。
在市场竞争日益激烈的背景下,PCbA 加工厂的核心竞争力不仅体现在加工质量与技术水平上,还体现在服务能力与响应速度上。许多客户在研发新产品时,需要加工厂提供从设计优化、工艺评估到样品制作的一站式服务,帮助其解决设计过程中可能存在的可制造性问题,缩短产品研发周期。例如,加工厂的工程师会根据自身的加工能力,对客户的 PCB 设计文件提出优化建议,如调整元件布局以避免焊接阴影、优化孔径大小以提高钻孔效率等,这些细节优化不仅能提升加工效率,还能降低后续故障风险。此外,对于客户的紧急订单,加工厂需要具备快速响应能力,通过合理调配生产资源、优化生产计划,确保订单按时交付,这就要求加工厂具备完善的生产管理体系与灵活的产能调整能力。
从行业发展前景来看,随着物联网、人工智能、新能源汽车、工业互联网等新兴领域的快速发展,PCbA 的市场需求将持续增长,为加工厂带来广阔的发展空间。但同时,行业竞争也将更加激烈,技术门槛与质量标准将不断提高,那些能够持续投入研发、提升技术实力、优化服务质量的 PCbA 加工厂,将在市场竞争中占据优势地位。未来,PCbA 加工行业还将朝着更精密化、更智能化、更绿色化的方向发展,例如开发无铅焊料、环保型 PCB 基板等绿色材料,减少加工过程中的环境污染;通过数字孪生技术构建虚拟生产线,实现生产过程的模拟与优化,进一步提升生产效率与产品质量。
对于电子设备制造商而言,选择一家可靠的 PCbA 加工厂是确保产品质量与市场竞争力的关键。在选择过程中,除了关注加工厂的加工能力与质量管控水平,还需要考虑其技术研发能力、服务响应速度、成本控制能力等因素。一家优秀的 PCbA 加工厂,不仅能够提供高质量的加工服务,还能成为客户的合作伙伴,通过专业的技术支持与服务,帮助客户解决生产过程中的问题,共同推动产品创新与市场拓展。那么,在实际选择 PCbA 加工厂时,还需要注意哪些细节?不同行业的 PCbA 加工需求又存在哪些差异呢?
PCbA 加工常见问答
- 问:PCbA 加工中,SMT 贴装与 DIP 插件有什么区别?
答:SMT(表面贴装技术)主要用于贴装小型、微型电子元件(如电阻、电容、芯片等),元件直接贴装在 PCB 板表面,无需在 PCB 板上钻孔,具有贴装密度高、生产效率高的特点,适用于小型化、高密度的电子设备;DIP(双列直插式封装)插件则用于体积较大或需要穿透 PCB 板的元件(如连接器、电解电容、变压器等),需要在 PCB 板上预先钻孔,元件引脚穿过孔径后进行焊接,具有连接牢固、散热性能好的优势,常用于工业控制、电源设备等领域。两者在 PCbA 加工中常结合使用,以满足不同元件的装配需求。
- 问:PCbA 组件为什么需要进行老化测试?老化测试的主要目的是什么?
答:老化测试是 PCbA 加工完成后的重要检测环节,主要是将 PCbA 组件置于特定的环境条件下(如高温、高湿、高温高湿循环等),并施加一定的工作电压或负载,让组件在模拟实际使用的环境中运行一段时间(通常为几小时到几十小时不等)。其核心目的是提前暴露组件中潜在的缺陷,如虚焊、元件性能不稳定、线路接触不良等 —— 这些缺陷在常规检测中可能难以发现,但在长期使用或恶劣环境下会逐渐显现,导致设备故障。通过老化测试,可以筛选出存在潜在问题的组件,提高出厂产品的可靠性与使用寿命,减少客户在使用过程中的维修成本与故障风险。
- 问:客户提供 PCB 设计文件后,PCbA 加工厂通常会进行哪些设计评审工作?
答:客户提供 PCB 设计文件后,加工厂的工程师会从 “可制造性” 角度进行全面评审,以确保设计方案能够顺利落地加工,同时避免后续出现质量问题。具体评审内容包括:一是元件布局评审,检查元件间距是否合理(避免焊接时出现桥连、阴影效应)、散热元件是否远离热敏元件、重元件是否靠近 PCB 板支撑点(防止变形);二是焊盘设计评审,核查焊盘尺寸、形状是否与元件引脚匹配(避免虚焊或过焊)、焊盘间距是否符合贴装精度要求;三是 PCB 板参数评审,确认基板材质、厚度、层数是否符合加工设备要求,孔径大小、孔距是否与钻孔设备匹配,线路宽度、间距是否满足电流承载与信号传输需求;四是工艺兼容性评审,判断设计方案是否与加工厂的 SMT、回流焊、检测等工艺能力匹配,例如是否存在无法通过 AOI 检测的隐蔽元件、是否需要特殊的焊接工艺等。若发现问题,工程师会及时与客户沟通,提出优化建议,确保设计方案与加工工艺相适配。
- 问:PCbA 加工中,无铅焊接与有铅焊接有什么区别?为什么现在更推荐使用无铅焊接?
答:无铅焊接与有铅焊接的核心区别在于焊膏的成分 —— 有铅焊膏含有铅元素(通常为锡铅合金,铅含量约 37%),而无铅焊膏则以锡为基础,添加银、铜、锌等元素(如锡银铜合金),不含或含极少量铅(通常铅含量≤1000ppm)。两者在性能上也存在差异:有铅焊膏的熔点较低(约 183℃),焊接工艺相对成熟,成本较低,但铅是有毒重金属,会对环境与人体健康造成危害;无铅焊膏的熔点较高(约 217-227℃),对焊接温度曲线要求更严格,成本略高,但具有环保优势,不会造成铅污染。现在更推荐使用无铅焊接,主要是因为全球各国陆续出台了环保法规(如欧盟的 RoHS 指令),限制电子产品中铅等有害物质的使用,同时消费者对环保产品的需求也在提升,采用无铅焊接的 PCbA 组件更符合市场法规要求与环保趋势,也能提升产品的市场竞争力。
- 问:PCbA 加工厂如何保证批量生产时的产品一致性?
答:保证批量生产的产品一致性,需要加工厂从设备、工艺、管理、检测等多方面建立完善的管控体系。首先,在设备方面,采用高精度、高稳定性的自动化生产设备(如进口 SMT 贴片机、回流焊炉、AOI 检测设备),并定期对设备进行校准、维护与保养,确保设备参数稳定,减少因设备精度下降导致的产品差异;其次,在工艺方面,制定标准化的作业指导书(SOP),明确每道工序的操作流程、参数设置(如贴装速度、回流焊温度曲线)、质量要求,确保不同操作人员按统一标准作业;再次,在管理方面,引入 MES 制造执行系统,对生产过程中的设备参数、操作记录、检测数据进行实时采集与监控,实现生产过程的可追溯,若出现产品差异,可快速定位原因;最后,在检测方面,采用 “全检 + 抽样检测” 结合的方式,对每批次产品的关键指标(如焊接质量、元件贴装精度、电气性能)进行检测,同时定期进行工艺验证与稳定性测试,确保批量生产过程中的工艺稳定性,从而保证产品一致性。
