PCB：电子产品的 “神经中枢”

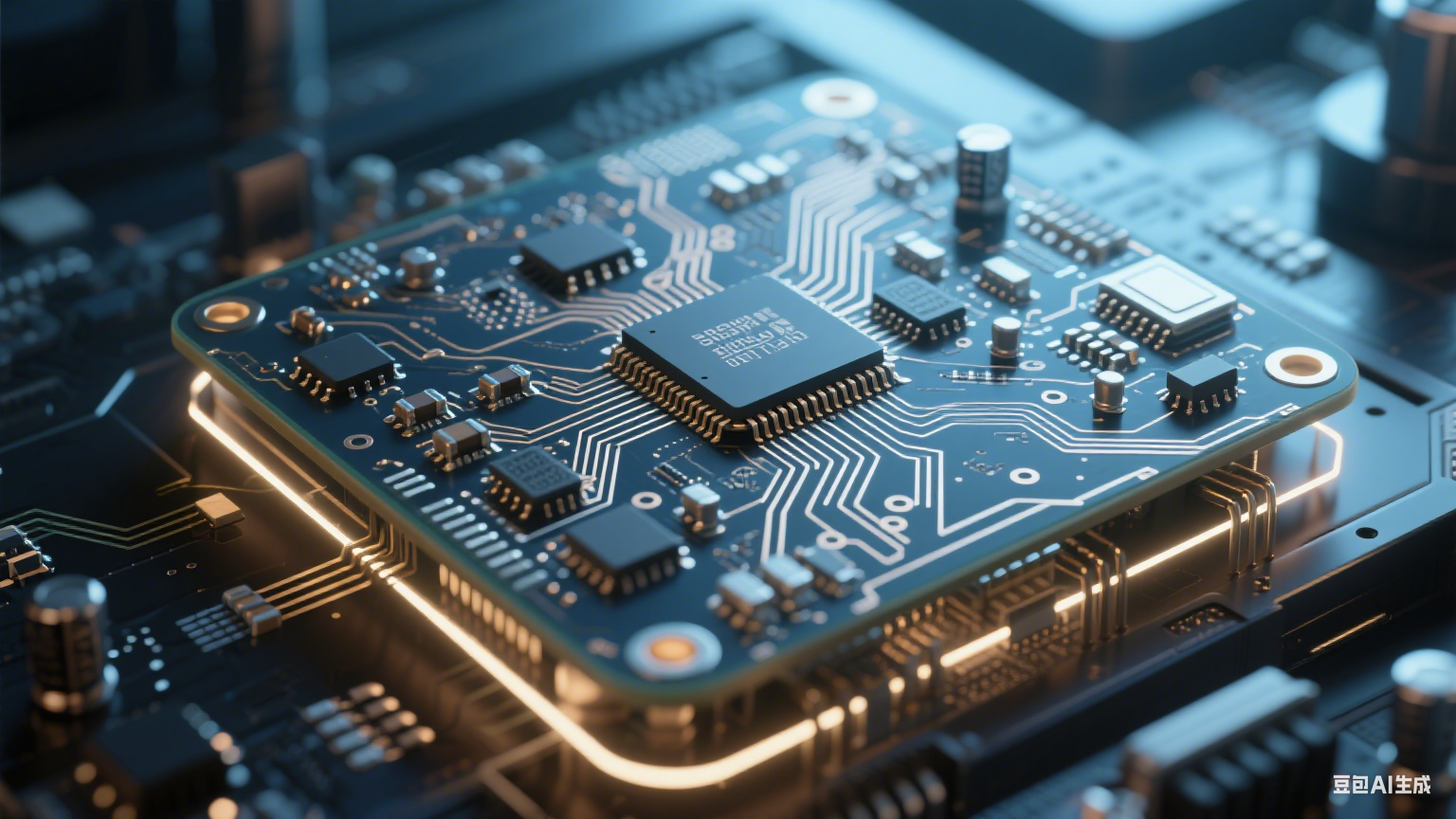

打开家中任意一件电子产品，小到手机、手表，大到电脑、电视，内部都能找到一块布满线路和元件的绿色基板，这就是印制电路板，简称 PCB。它并非简单的塑料板，而是电子产品中所有电子元件的 “家”，更是连接各个元件、实现信号传输与电力供应的关键载体。没有 PCB，电子元件就如同零散的积木，无法有序组合发挥作用，如今高度集成化、小型化的电子产品也将失去存在的基础。

PCB 的核心价值在于 “连接” 与 “支撑”。一方面，它通过表面蚀刻的金属线路，将芯片、电阻、电容等元件精准连接，形成完整的电路系统，确保电信号和电能在不同元件间高效、稳定传输；另一方面，坚硬的基板为脆弱的电子元件提供物理支撑，避免元件因震动、碰撞受损，同时隔绝不同元件间的电气干扰，保障电路正常工作。这种 “连接 + 支撑” 的双重作用，让 PCB 成为电子产品不可或缺的核心部件，被业界形象地称为 “电子产品的神经中枢”。

要实现上述功能，PCB 的构成材料经过了精心选择，主要包括基板、铜箔、阻焊层和丝印层四部分。基板是 PCB 的基础骨架，绝大多数采用玻璃纤维布与环氧树脂复合而成的 FR-4 材料，这种材料兼具良好的绝缘性、耐热性和机械强度，能适应电子产品内部的温度变化和使用环境。铜箔则是电路的 “血管”，通常采用高纯度电解铜制成，厚度在 18-70 微米之间，通过压合工艺与基板紧密结合，再经过蚀刻形成所需的线路图案，确保电信号传输的低损耗和稳定性。

阻焊层是 PCB 的 “保护层”，一般为绿色感光油墨（也有红色、蓝色等特殊颜色），覆盖在除焊盘外的所有线路区域。它的主要作用有三个：一是防止线路氧化受潮，延长 PCB 使用寿命；二是避免焊接时相邻线路短路，提高焊接可靠性；三是保护操作人员在维修时不接触带电线路，提升安全性。丝印层则是 PCB 的 “标识牌”，用白色油墨在阻焊层表面印刷元件编号、参数、生产信息等文字和符号，方便工程师在装配、调试和维修时快速识别元件位置和规格，比如电阻旁标注的 “R1”“1kΩ”，芯片旁标注的 “U1” 等，都是丝印层的重要组成部分。

根据电路层数和结构，PCB 可分为单面板、双面板和多层板三大类，不同类型适用于不同复杂度的电子产品。单面板是最基础的类型，仅在基板的一面蚀刻线路，元件全部焊接在有线路的一面，另一面为空白。由于线路布局受限于单一平面，单面板只能实现简单的电路功能，常见于计算器、玩具、电源适配器等结构简单、功能单一的电子产品，其优点是制造成本低、生产周期短，缺点是线路密度低、无法满足复杂电路需求。

双面板则在基板的两面都蚀刻线路，两面的线路通过金属化孔（即过孔）连接，过孔是在基板上钻孔后，内壁镀铜形成的导电通道，可实现上下两层线路的电连接。这种结构让线路布局更加灵活，能容纳更多元件和更复杂的电路，适用于手机充电器、小型路由器、电子秤等中等复杂度的电子产品。相比单面板，双面板的线路密度更高，电路设计自由度更大，但生产工艺中增加了钻孔、金属化孔等步骤，成本和生产难度略有提升。

多层板是结构最复杂的 PCB 类型，由三层或以上的线路层组成，层与层之间通过绝缘层（通常为半固化片）压合而成，各线路层之间同样通过过孔连接。多层板的线路层可根据需求设计为 4 层、6 层、8 层甚至更多，层数越多，线路密度越高，能实现的电路功能越复杂。它广泛应用于智能手机、笔记本电脑、服务器、医疗器械等对电路集成度要求极高的电子产品，比如高端智能手机中的 PCB 层数可达 10 层以上，能在有限的空间内容纳海量元件和复杂线路。不过，多层板的生产工艺最为复杂，需要经过多次压合、钻孔、蚀刻等步骤，对生产设备和技术精度要求极高，因此成本也远高于单面板和双面板。

PCB 的制造是一个精密且复杂的过程，从设计到成品需经过数十道工序，每一步都对精度有严格要求，任何微小的误差都可能导致 PCB 失效。首先是设计阶段，工程师根据电子产品的电路需求，使用专业的 PCB 设计软件（如 Altium Designer、PADS）绘制线路图和 PCB 版图，确定线路走向、元件位置、过孔分布等细节，同时要考虑电气性能、散热需求、机械尺寸等因素，确保设计方案既满足功能要求，又符合生产工艺规范。设计完成后，需通过仿真测试验证电路的稳定性和可靠性，避免设计缺陷。

接下来进入生产阶段，第一步是基材准备，将 FR-4 基板、铜箔、半固化片等原材料按设计尺寸裁剪成合适大小。第二步是压合，对于多层板，需将线路层与半固化片交替叠放，放入压合机中，在高温（约 170℃）、高压（约 40kg/cm²）条件下压合，使各层紧密结合成一个整体；单面板和双面板则直接使用已覆铜的基板，无需多层压合。第三步是钻孔，根据设计要求，使用数控钻床在基板上钻出过孔和元件安装孔，钻孔精度需控制在 ±0.05 毫米以内，确保孔位准确，避免影响后续线路连接。

钻孔完成后进入金属化孔工序，先通过化学沉铜工艺在孔壁表面沉积一层薄铜，再通过电解铜工艺加厚铜层，使孔壁具备良好的导电性，实现各线路层的连接。随后是图形转移，将设计好的线路图案通过光刻技术转移到铜箔表面：先在铜箔上涂覆感光油墨，再将印有线路图案的菲林覆盖在上面，通过紫外线照射使感光油墨固化，未固化的油墨用显影液去除，露出需要蚀刻的铜箔。

蚀刻是形成线路的关键步骤，将经过图形转移的基板放入蚀刻液（通常为氯化铁溶液）中，蚀刻液会腐蚀露出的铜箔，保留被固化油墨保护的铜箔，待蚀刻完成后，去除剩余的感光油墨，基板表面就会呈现出设计好的线路图案。之后是阻焊层和丝印层的制作，先在基板表面涂覆阻焊油墨，通过光刻技术保留焊盘区域，固化后再用丝印机印刷丝印图案，最后经过高温固化确保油墨附着力。

最后是成型和检测工序，根据设计尺寸，使用数控冲床或激光切割机将基板切割成最终的 PCB 形状，去除边角废料。检测环节则包括外观检测、电气性能检测和可靠性检测：外观检测通过人工或机器视觉检查 PCB 表面是否有划痕、油墨脱落、线路缺损等缺陷；电气性能检测使用专用设备测试线路的导通性、绝缘性、阻抗等参数，确保电路正常工作；可靠性检测则通过高温高湿、冷热冲击、振动等环境测试，验证 PCB 在不同使用条件下的稳定性和耐久性，只有所有检测都合格的 PCB，才能出厂用于电子产品装配。

PCB 的质量直接决定电子产品的性能和寿命，因此质量控制贯穿制造全过程。在原材料选择上，正规厂家会严格筛选基板、铜箔、油墨等供应商，对原材料的纯度、绝缘性、耐热性等指标进行抽样检测，杜绝不合格材料流入生产环节。生产过程中，每个工序都设有质量控制点，比如钻孔后检测孔位精度，蚀刻后检测线路宽度和间距，阻焊层固化后检测厚度和附着力，确保每一步工序都符合质量标准。

对于多层板等高精度产品，还会采用 X 射线检测技术检查内部过孔的连接情况，避免出现虚焊、断孔等隐蔽缺陷；采用 AOI（自动光学检测）设备对线路图案进行高速扫描，精准识别微小的线路缺损或短路，检测精度可达微米级别。此外，厂家还会定期对生产设备进行校准和维护，确保设备精度稳定，同时对操作人员进行专业培训，提高操作规范性，从人员、设备、材料、工艺等多方面保障 PCB 质量。

如今，PCB 已渗透到人们生活的方方面面，从日常使用的智能手机、家用电器，到工业生产中的自动化设备、仪器仪表，再到交通领域的汽车电子、轨道交通控制系统，甚至航空航天领域的卫星、航天器，都离不开 PCB 的支撑。它虽然体积小巧、看似普通，却是现代电子产业的基础载体，默默承担着连接电子世界的重要使命，推动着电子产品向更轻薄、更智能、更高效的方向发展，成为科技进步不可或缺的 “幕后英雄”。
