PCBA：电子设备核心载体的技术解析与产业实践

PCBA，即印制电路板组件，是所有电子设备实现功能的核心基础。从智能手机、笔记本电脑到工业控制设备、医疗仪器，几乎所有依赖电力驱动的智能产品内部，都能找到 PCBA 的身影。它并非单一元件，而是由印制电路板（PCB）为基底，通过特定工艺将电阻、电容、芯片等电子元器件精准装配、焊接而成的功能性模块，其性能直接决定了终端产品的稳定性、可靠性与使用寿命。

理解 PCBA 的价值，需要先明确其与 PCB 的本质区别。PCB 是裸露的基板，主要由绝缘基材和附着在表面的导电铜箔构成，仅提供元器件安装的物理支撑和电路连接的路径；而 PCBA 则是完成元器件装配后的成品组件，已经具备了特定的电气功能。在电子设备的生产链条中，PCBA 处于核心环节，上游衔接电子元器件制造与 PCB 生产，下游对接终端产品的组装与测试，是实现电子设计方案向实体产品转化的关键桥梁。

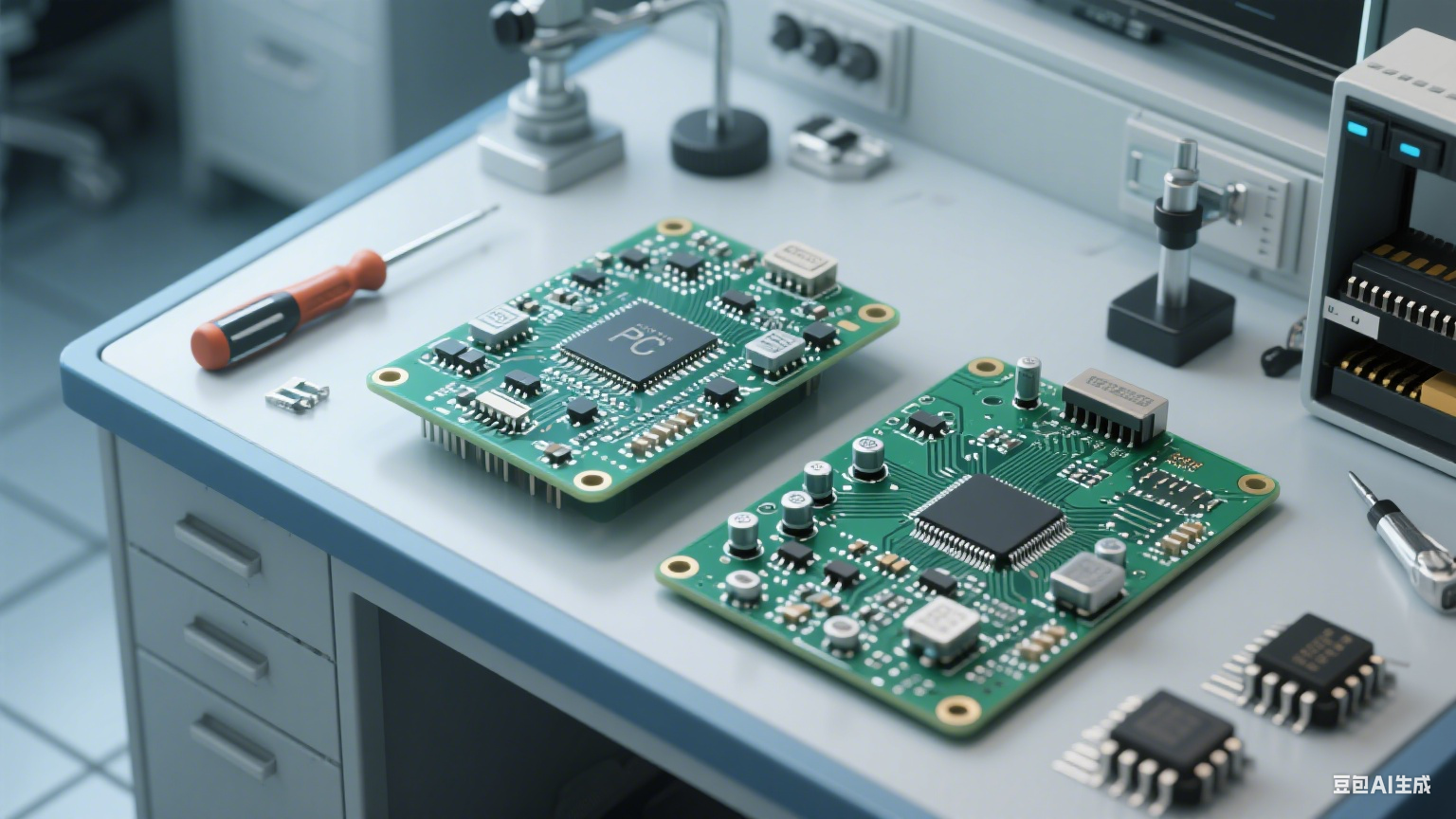

PCBA：电子设备核心载体的技术解析与产业实践

PCBA 的生产是一套高度精密、流程化的技术体系，每个环节的管控都对最终产品质量至关重要。首先是前期准备阶段，需完成 Gerber 文件解析、钢网制作与焊膏调配。Gerber 文件包含 PCB 的线路、焊盘等关键信息，是生产的基础数据；钢网用于将焊膏精准涂抹到 PCB 的焊盘上，其开孔精度需与焊盘尺寸完全匹配；焊膏则由焊锡粉末和助焊剂组成，是后续元器件焊接的核心材料，其成分比例需根据焊接要求调整。

接下来进入元器件贴装环节，该过程主要依赖表面贴装技术（SMT）实现。贴装设备（贴片机）通过视觉识别系统定位 PCB 上的焊盘，同时从料带中吸取元器件，按照预设的坐标和角度将其精准放置在涂有焊膏的焊盘上。这一环节的精度要求极高，对于尺寸仅为几毫米甚至更小的微型元器件（如 0402 封装的电阻电容），贴装偏差需控制在 0.1 毫米以内，否则会直接导致焊接不良。贴装完成后，PCBA 会进入回流焊炉，通过设定特定的温度曲线（预热区、恒温区、回流区、冷却区），使焊膏融化并与元器件引脚、PCB 焊盘充分结合，形成稳定的电气连接和机械固定。

对于部分具有插装引脚的元器件（如连接器、变压器），则需要在回流焊之后进行通孔插装（THT）和波峰焊工艺。操作人员或自动插件机将元器件引脚插入 PCB 的通孔中，随后 PCBA 经过波峰焊炉，炉内的熔融焊锡形成一道 “焊锡波”，当 PCBA 底部接触焊锡波时，通孔内和引脚周围会沾满焊锡，完成焊接。无论是 SMT 还是 THT 工艺，焊接后的 PCBA 都需经过初步的外观检测，通过人工或自动光学检测（AOI）设备检查是否存在虚焊、连锡、缺件、错件等缺陷，确保焊接质量符合标准。

除了生产环节，PCBA 的质量控制贯穿整个生命周期，且不同应用场景对质量的要求差异显著。消费电子领域的 PCBA（如手机主板）注重小型化、轻量化和成本控制，质量标准需满足批量生产的稳定性；而工业控制、医疗设备、航空航天领域的 PCBA，对可靠性和抗环境干扰能力要求极高，不仅需要通过严格的电气性能测试（如绝缘电阻测试、耐压测试），还需进行环境适应性测试（如高低温循环测试、湿度测试、振动测试），以确保在极端温度、湿度或振动条件下仍能正常工作。例如，医疗设备中的 PCBA 需符合 ISO 13485 医疗器械质量管理体系标准，航空航天领域的 PCBA 则需满足 IPC-A-610 航天级电子组件的验收标准，这些标准对元器件选型、生产工艺、测试流程都做出了严格规定。

随着电子技术的不断发展，PCBA 产业也在持续迭代升级。一方面，高密度集成技术成为趋势，PCB 的线路密度不断提高，从传统的双面板、四层板向六层板、八层板甚至更多层数的多层板发展，同时 HDI（高密度互联）技术的应用，使 PCB 上的微孔直径缩小至 0.1 毫米以下，进一步提升了元器件的集成度，为终端产品的小型化提供了可能。另一方面，智能化生产水平逐步提升，工业互联网、物联网技术与 PCBA 生产设备的融合，实现了生产数据的实时采集与分析，通过 MES（制造执行系统）可对生产过程中的每个环节进行追溯，一旦出现质量问题，能快速定位原因并调整工艺参数，大幅提高了生产效率和产品良率。

此外，绿色环保理念也在深刻影响 PCBA 产业的发展方向。欧盟的 RoHS 指令、中国的《电子信息产品污染控制管理办法》等法规，对 PCBA 中铅、汞、镉等有害物质的使用做出了限制，推动无铅焊料、环保基材的广泛应用。同时，行业内也在探索更环保的生产工艺，如减少焊膏浪费、优化回流焊炉的能源消耗、对生产过程中产生的废弃物进行分类回收处理等，以降低 PCBA 生产对环境的影响。

PCBA 作为电子产业的基础支撑，其技术发展与产业变革始终与终端产品的创新需求紧密相连。从 5G 通信设备对高速信号传输的需求，到新能源汽车对高可靠性车载 PCBA 的依赖，再到人工智能设备对高性能芯片与 PCB 协同设计的要求，每一次终端应用的升级，都在推动 PCBA 在工艺精度、材料性能、集成度等方面实现突破。未来，随着更多新兴技术的涌现，PCBA 将继续扮演电子设备 “心脏” 的角色，为智能社会的发展提供坚实的硬件基础，而行业从业者也需要不断提升技术能力与质量意识，以应对日益复杂的市场需求与技术挑战。

关于 PCBA 的 5 个常见问答

问：PCBA 生产中，焊膏的保存和使用有哪些关键注意事项？

答：焊膏需在 2-10℃的冷藏环境中保存，避免高温导致焊锡粉末氧化或助焊剂失效；从冰箱取出后，需在室温下回温 4-8 小时（具体时间根据焊膏规格而定），禁止直接开封使用，防止空气中的水汽凝结在焊膏中；使用过程中，焊膏需避免长时间暴露在空气中（一般建议 4 小时内用完），未用完的焊膏需单独存放，且不可与新焊膏混合使用，以防影响焊接质量。

问：自动光学检测（AOI）能检测出 PCBA 的所有焊接缺陷吗？存在哪些局限性？

答：AOI 主要通过光学图像对比检测外观缺陷，可识别缺件、错件、连锡、虚焊（外观明显的）、焊膏量异常等问题，但无法检测出隐藏性缺陷，如元器件内部开路、焊盘与 PCB 基材之间的虚焊（外观无明显异常）、元器件引脚与焊盘之间的微裂纹等；此外，对于颜色与背景差异小的元器件或结构复杂的 PCBA 区域，AOI 的检测精度也可能下降，需配合人工复检或 X 射线检测（X-Ray）。

问：多层 PCBA 的层数选择依据是什么？层数增加会带来哪些影响？

答：层数选择主要取决于电路的复杂度（如信号数量、布线密度）、信号完整性要求（如高速信号需减少干扰）、散热需求及成本预算；层数增加可减少线路交叉，提升信号传输质量和 PCB 的机械强度，但会导致生产工艺更复杂（如层压次数增加）、生产周期延长，同时成本也会显著上升，因此需在性能需求与成本之间找到平衡。

问：PCBA 在出厂前通常需要进行哪些电气性能测试？不同测试的目的是什么？

答：常见的电气性能测试包括：①绝缘电阻测试，检测 PCB 绝缘基材的绝缘性能，防止漏电；②耐压测试，模拟极端电压环境，验证 PCBA 的抗击穿能力；③导通测试，检查电路是否存在开路、短路，确保线路连接正常；④功能测试，模拟终端设备的工作环境，检测 PCBA 是否能实现预设的电气功能（如信号传输、数据处理）；⑤接地电阻测试，确保 PCBA 的接地线路通畅，避免静电或电磁干扰影响设备运行。

问：影响 PCBA 使用寿命的主要因素有哪些？如何延长其使用寿命？

答：主要影响因素包括：①元器件质量（如劣质元器件易老化失效）；②焊接质量（虚焊、连锡等问题会导致接触不良或短路）；③工作环境（高温、高湿度、粉尘、腐蚀性气体易加速 PCBA 老化）；④电气负载（长期超负荷工作会导致元器件过热损坏）。延长使用寿命的方法包括：选用符合标准的优质元器件、严格控制生产工艺确保焊接质量、在 PCBA 表面涂覆三防漆（防潮、防盐雾、防霉菌）、确保终端设备的散热设计合理、避免 PCBA 长期处于极端环境或超负荷运行状态。
