解密 PCBA 加工：从元器件到功能板的完整蜕变之路

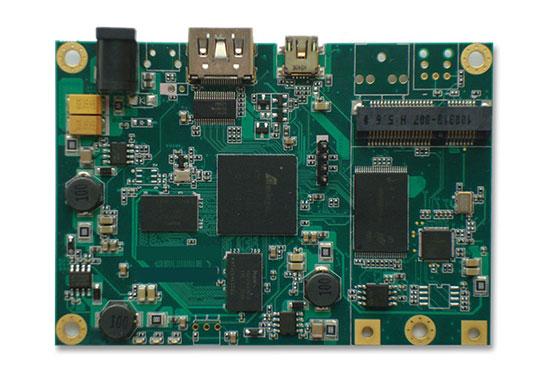

PCBA 加工是电子制造领域的核心环节，它将零散的电子元器件与印制电路板（PCB）结合，转化为具备特定功能的电子组件，小到智能手环的控制板，大到工业设备的主控单元，都依赖这一工艺实现从设计图纸到实体产品的跨越。很多人容易将 PCBA 与 PCB 混淆，实际上 PCB 仅指空板，而 PCBA 则是完成元器件焊接、检测等工序后的成品板，两者在生产流程和应用场景上存在本质区别。理解 PCBA 加工的全过程，不仅能帮助电子行业从业者优化生产方案，也能让普通消费者更清晰地认知电子产品的制造逻辑。

PCBA 加工涉及多个精密环节，每个步骤的质量把控直接影响最终产品的稳定性和使用寿命。从前期的 PCB 板准备，到元器件采购与检测，再到焊接、清洗、测试等核心工序，任何一个细节的疏漏都可能导致产品故障，比如焊接时温度控制不当会造成元器件虚焊，进而引发设备频繁死机。不同类型的电子产品对 PCBA 加工有不同要求，消费类电子追求小型化和低成本，工业控制类产品则更注重耐高温、抗干扰性能，医疗设备类产品还需符合严格的行业认证标准，这些差异要求加工厂在工艺选择和质量管控上具备灵活调整的能力。

（此处应插入图片：建议图片内容为 PCBA 加工生产线实景，展示贴片设备、焊接炉、检测仪器等关键设备，以及工作人员操作流程，图片下方可标注 “PCBA 加工核心生产线，涵盖贴片、焊接、检测等关键工序”）

PCB 板的预处理是 PCBA 加工的首要步骤，这一环节的核心目标是确保电路板表面清洁且具备良好的焊接性能。首先需要去除 PCB 板在生产过程中残留的油污、杂质和氧化层，常用的处理方式包括化学清洗和等离子清洗，其中等离子清洗能更精准地去除微小污染物，同时避免化学试剂对板材的腐蚀，特别适用于高密度 PCB 板。预处理完成后，还需在 PCB 板的焊盘表面涂覆助焊剂，助焊剂能降低焊接温度、防止焊盘氧化，为后续元器件焊接奠定基础。值得注意的是，不同材质的焊盘（如铜、镍金、锡银铜等）需搭配对应的助焊剂类型，否则会影响焊接质量。

元器件贴装是 PCBA 加工中自动化程度最高的环节，主要依赖表面贴装技术（SMT）实现。贴装前需将元器件的封装信息、贴装位置等数据录入贴片机的控制系统，贴片机通过视觉识别系统精准定位 PCB 板上的焊盘，再利用真空吸嘴将元器件从料带中取出并放置到指定位置。这一过程对精度的要求极高，对于 01005 封装（尺寸仅 0.4mm×0.2mm）的微型元器件，贴装误差需控制在 0.02mm 以内，否则会导致元器件偏移、桥连等问题。为确保贴装质量，贴片机需定期校准，包括吸嘴磨损检测、视觉系统精度校准和传动机构润滑，通常每生产 5000 块 PCB 板就需进行一次全面校准。

回流焊是实现元器件与 PCB 板稳定连接的关键工序，其核心原理是通过逐步升温使焊膏融化并与焊盘形成牢固的金属结合。回流焊炉内分为预热区、恒温区、回流区和冷却区四个温区，每个温区的温度和停留时间需根据焊膏的熔点、元器件的耐热性进行精准设置。例如，常用的无铅焊膏熔点约为 217℃，回流区的最高温度需控制在 235℃-245℃之间，温度过高会导致元器件损坏，温度过低则会造成焊膏未完全融化，形成虚焊。回流焊过程中还需控制炉内的氮气浓度，氮气能隔绝空气，防止焊接过程中焊盘和元器件引脚氧化，通常氮气浓度需保持在 95% 以上，对于高精度 PCB 板，氮气浓度甚至需达到 99.9%。

波峰焊是针对插件元器件（THT）的焊接工艺，与 SMT 贴装的表面贴装元器件形成互补。波峰焊设备通过加热使焊锡形成流动的 “锡波”，当 PCB 板以特定角度和速度经过锡波时，插件元器件的引脚会与焊锡充分接触并形成焊点。波峰焊的关键参数包括锡波温度（通常为 250℃-260℃）、PCB 板传输速度（1.2m/min-1.8m/min）和浸锡深度（一般为焊盘高度的 1/2-2/3）。为避免插件元器件在焊接过程中移位，通常会在 PCB 板底部安装治具进行固定，同时在焊接后需及时冷却，防止高温对元器件性能造成影响。随着电子产品向小型化发展，波峰焊的应用比例逐渐降低，但在电源模块、连接器等需要高机械强度连接的场景中仍不可或缺。

PCBA 加工后的检测环节是保障产品质量的最后一道防线，常用的检测方式包括外观检测、电气性能检测和功能测试。外观检测主要通过人工目视或自动光学检测（AOI）设备检查焊点是否存在虚焊、桥连、漏焊等缺陷，AOI 设备能通过高清摄像头快速捕捉焊点图像，并与标准图像进行对比，检测效率可达每小时 300 块 PCB 板以上。电气性能检测则利用在线测试仪（ICT）对 PCB 板上的电阻、电容、电感等元器件进行参数测量，判断是否存在元器件错装、漏装或参数异常的情况。功能测试是模拟产品实际工作环境，检测 PCBA 板是否能实现预设功能，例如对于手机主板，需测试通话、上网、拍照等功能是否正常，对于工业控制板，则需测试信号传输、数据处理等性能是否达标。

清洗工序在 PCBA 加工中的作用常被忽视，但对于高可靠性要求的产品至关重要。焊接过程中残留的助焊剂、焊锡渣等污染物会影响 PCB 板的绝缘性能，长期使用还可能导致焊点腐蚀，引发产品故障。常用的清洗方式包括溶剂清洗和水基清洗，溶剂清洗效率高，但部分溶剂可能对环境造成污染，且存在易燃易爆风险；水基清洗更环保安全，但需要更高的清洗温度和更长的干燥时间。清洗后的 PCBA 板需进行干燥处理，通常采用热风干燥或真空干燥，干燥温度需控制在 60℃-80℃之间，避免高温对元器件造成损坏，同时需确保干燥后的 PCB 板表面湿度低于 5%。

PCBA 加工的质量管控贯穿整个生产流程，需要建立完善的质量管理体系。从原材料采购开始，需对 PCB 板和元器件进行严格的入厂检验，包括 PCB 板的尺寸精度、绝缘性能检测，以及元器件的外观检查、参数测试和可靠性试验。生产过程中需实施实时监控，通过 MES（制造执行系统）记录每个工序的生产数据，包括设备参数、操作人员、生产时间等，一旦出现质量问题，可快速追溯根源。此外，还需定期进行质量审核，包括工序能力分析（CPK）、不良品率统计（PPM）和客户投诉分析，根据审核结果优化生产工艺和管控措施。对于医疗、航空航天等对可靠性要求极高的行业，PCBA 加工还需符合 ISO 13485、IPC-A-610 等国际标准，确保产品满足行业特定的质量要求。

随着电子技术的不断发展，PCBA 加工也在向更高精度、更高效率和更环保的方向演进。高密度互联（HDI）PCB 板的普及推动贴装技术向更小微型化发展，008004 封装（尺寸 0.2mm×0.1mm）的元器件已开始应用于高端电子产品；5G 技术的推广则要求 PCBA 板具备更好的信号完整性和抗干扰性能，这对 PCB 板的材质选择、布线设计和焊接工艺都提出了更高要求。同时，环保理念的深入也促使 PCBA 加工向无铅化、无卤化方向转型，新型环保焊膏、助焊剂的研发和应用成为行业趋势。未来，随着人工智能、物联网等技术与 PCBA 加工的融合，智能化生产将成为主流，通过 AI 视觉检测、智能调度系统等技术，可进一步提升生产效率和产品质量，降低生产成本。对于电子制造企业而言，紧跟 PCBA 加工技术的发展趋势，不断优化生产工艺和设备配置，才能在激烈的市场竞争中占据优势，为不同行业的客户提供更优质、更可靠的 PCBA 产品。

PCBA 加工常见问答

Q：PCBA 加工中，SMT 和 THT 两种工艺有什么区别，分别适用于哪些元器件？

A：SMT（表面贴装技术）适用于体积小、引脚少的元器件，如电阻、电容、芯片等，元器件直接贴装在 PCB 板表面，具有自动化程度高、生产效率高的特点；THT（通孔插装技术）适用于引脚较多、体积较大或需要高机械强度的元器件，如连接器、变压器等，元器件引脚穿过 PCB 板上的通孔后进行焊接，连接更牢固。实际生产中常将两种工艺结合，形成 “混装” 方案，满足不同元器件的装配需求。

Q：PCBA 加工后出现虚焊问题，可能的原因有哪些？

A：虚焊的常见原因包括：回流焊温度设置不当，焊膏未完全融化；PCB 板焊盘氧化或有污染物，影响焊膏与焊盘的结合；元器件引脚氧化或变形，导致焊接接触不良；贴装时元器件偏移，焊膏与引脚接触面积不足；焊膏质量不佳，如焊膏中锡粉含量不足或助焊剂失效。针对虚焊问题，需从工艺参数、原材料质量、设备精度等多方面排查。

Q：PCBA 加工中，如何选择合适的焊膏类型？

A：选择焊膏需考虑多方面因素：首先是焊接温度，根据元器件的耐热性选择对应熔点的焊膏，如无铅焊膏熔点高于有铅焊膏；其次是 PCB 板的应用场景，高温环境下需选择耐高温焊膏，潮湿环境下需选择抗腐蚀焊膏；还需考虑焊膏的颗粒尺寸，高密度 PCB 板需选择细颗粒焊膏（如 3 号粉、4 号粉），以确保焊膏能填充微小焊盘间隙；最后，需符合环保要求，如欧盟 RoHS 指令要求使用无铅、无卤焊膏。

Q：PCBA 加工后的功能测试主要包括哪些内容，测试不通过该如何处理？

A：功能测试需模拟产品实际工作环境，测试内容根据 PCBA 板的用途而定，常见包括：电气参数测试（如电压、电流、电阻等）、信号传输测试（如信号强度、传输速率、抗干扰能力）、逻辑功能测试（如指令执行、数据处理、接口兼容性）。若测试不通过，首先需通过 ICT、AOI 等设备排查是否存在元器件错装、漏装或焊接缺陷，其次检查软件程序是否存在 bug，若上述排查无问题，需进一步分析是否存在 PCB 板设计缺陷，如布线不合理、接地不良等，针对问题根源进行修复后重新测试。

Q：PCBA 加工的交付周期受哪些因素影响，如何缩短交付周期？

A：影响交付周期的因素包括：原材料采购周期（尤其是特殊元器件或进口元器件，采购周期可能长达 2-4 周）、生产订单量（订单量大时需排队生产）、工艺复杂度（高密度 PCB 板或混装工艺的生产时间更长）、质量检测结果（若出现大量不良品需返工，会延长周期）。缩短交付周期的方式有：提前储备常用元器件，建立合格供应商名录以缩短采购时间；优化生产排程，采用柔性生产线提高生产效率；加强过程质量管控，减少不良品返工；与客户提前沟通需求，明确技术参数，避免因设计变更导致周期延长。
