探秘 PCB：电子产品的 “神经网络”

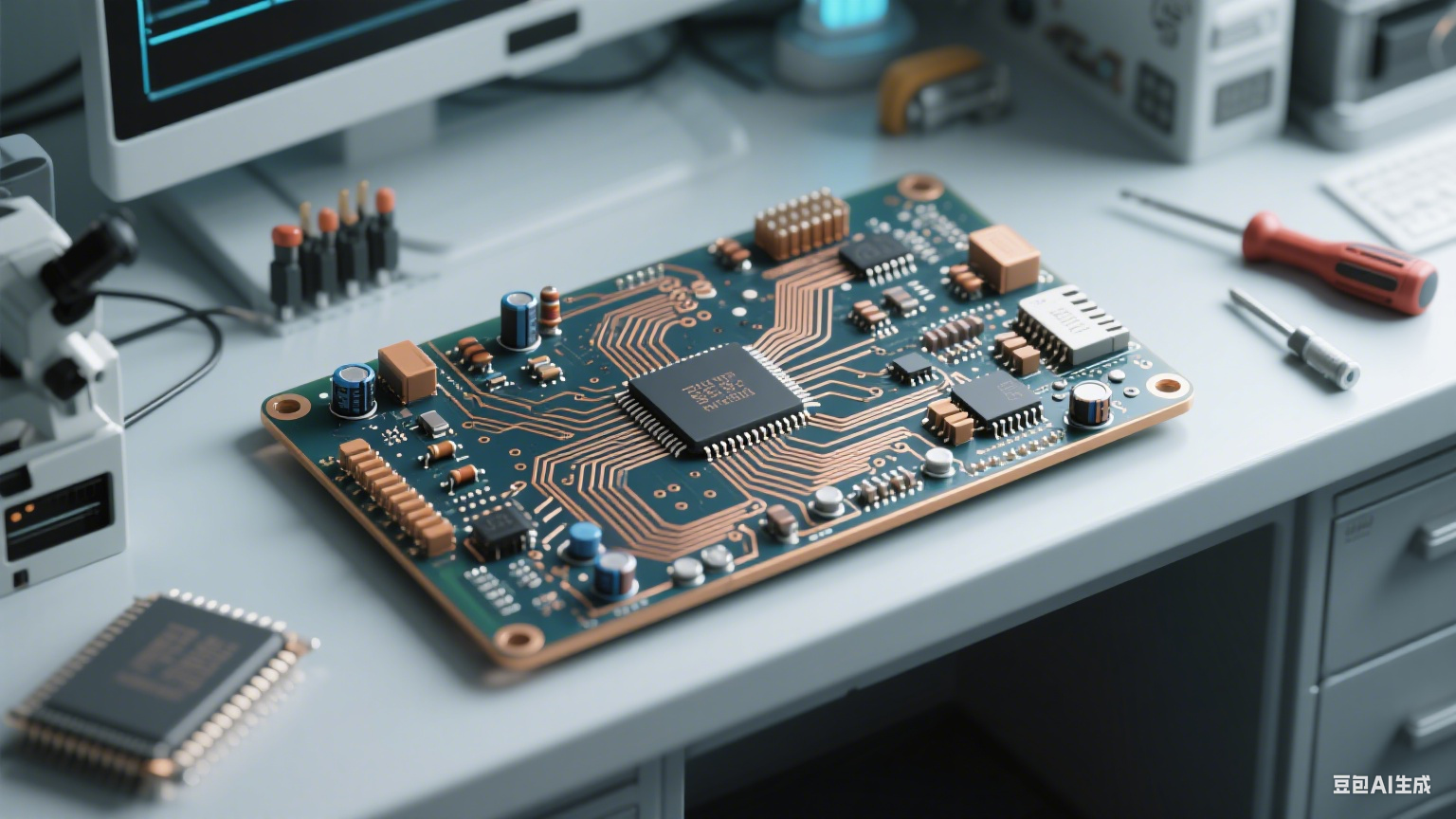

打开家中任意一件电子产品，小到智能手机、无线耳机，大到笔记本电脑、智能电视，内部都藏着一块看似不起眼却至关重要的绿色基板。这块基板就是印制电路板，行业内更习惯称它为 PCB。它并非简单的塑料板，而是承载电子元件、实现电路连接的核心载体，如同电子产品的 “神经网络”，默默支撑着各类设备的正常运转。没有 PCB 的存在，无数电子元件将如同散落的零件，无法有序协作，我们日常依赖的各类智能设备也将失去运行基础。

PCB 的核心价值在于 “连接” 与 “支撑”。它通过表面的铜箔线路，将芯片、电阻、电容等电子元件精准连接，形成完整的电路系统；同时，基板本身为这些元件提供稳定的安装平台，保护它们免受外界环境干扰。不同设备对 PCB 的需求差异极大，比如智能手表中的 PCB 需要极致轻薄以适应狭小空间，而工业控制设备中的 PCB 则需具备抗高温、抗腐蚀的特性，以应对恶劣的工作环境。

探秘 PCB：电子产品的 “神经网络”

从结构来看，PCB 主要由基板、铜箔、阻焊层和丝印层四部分组成。基板通常采用环氧树脂玻璃布材质，这种材料兼具绝缘性和机械强度，能有效隔离电路并支撑元件；铜箔是电流传输的通道，其厚度和宽度会根据电路的电流需求进行设计；阻焊层覆盖在铜箔表面，除了防止铜箔氧化，还能避免焊接时出现短路，常见的绿色就是阻焊层的颜色，不过也有黑色、蓝色等特殊颜色的阻焊层，用于满足不同设备的外观需求；丝印层则印在阻焊层之上，标注着元件的型号、位置等信息，方便工程师在安装和维修时识别元件。

根据电路层数的不同，PCB 可分为单面板、双面板和多层板。单面板的铜箔线路只在基板的一面，结构简单、成本低，常用于电路简单的设备，如计算器、玩具；双面板的两面都有铜箔线路，两面的线路通过过孔连接，能实现更复杂的电路设计，像手机充电器、小型家电多采用双面板；多层板则是在基板中间增加了内层线路，通过过孔将内层与外层线路连接，层数从 4 层、6 层到几十层不等，多层板的优势在于能在有限的空间内实现高密度的电路连接，满足高性能设备的需求，比如智能手机、笔记本电脑的主板，以及服务器、通信设备中的核心电路板，大多是多层板。

PCB 的生产过程是一个精密且复杂的流程，涉及多个环节的严格把控。首先是基材裁切，根据设计尺寸将基板裁剪成合适的大小；接着是钻孔，使用精密设备在基板上钻出用于连接不同层面线路的过孔；然后是沉铜和电镀，通过化学方法在孔壁和基板表面沉积一层薄铜，再通过电镀增厚铜层，形成导电线路；之后是图形转移，将设计好的电路图案通过曝光、显影的方式转移到基板上，再通过蚀刻去除多余的铜箔，留下需要的线路；完成线路制作后，会涂覆阻焊层并进行丝印，最后进行表面处理，常见的表面处理方式有喷锡、沉金等，目的是提高焊盘的可焊性和抗氧化能力，确保元件焊接牢固。

在电子产品飞速发展的当下，PCB 行业也在不断迭代升级，以适应新的技术需求。随着 5G、人工智能、物联网等技术的普及，设备对 PCB 的要求越来越高，高密度、高速度、小型化成为行业发展的主要方向。比如在 5G 通信设备中，信号传输速度快，需要 PCB 具备更低的信号损耗，这就要求采用新型的基板材料和更精密的线路制作工艺；而在可穿戴设备中，为了实现设备的轻薄化，PCB 需要做得更薄、更柔韧，柔性 PCB 应运而生，这种 PCB 可以弯曲、折叠，能贴合不同的设备形态，像智能手表的表带内部、折叠屏手机的铰链处，都用到了柔性 PCB。

除了消费电子领域，PCB 在汽车电子、医疗设备、航空航天等领域也有着广泛的应用。在汽车电子中，随着新能源汽车和智能驾驶的发展，汽车内的电子元件数量大幅增加，从车载导航、自动驾驶传感器到电池管理系统，都需要大量的 PCB 来支撑，而且汽车用 PCB 对可靠性和稳定性要求极高，需要能承受高低温、振动等复杂的车载环境；在医疗设备中，如心电图机、超声诊断仪等，PCB 需要具备高精度和高稳定性，以确保设备能准确采集和传输医疗数据；在航空航天领域，PCB 则要面对极端的温度、气压环境，同时需要具备抗辐射能力，保障航天器的正常运行。

PCB 的质量直接影响电子产品的性能和寿命，因此在生产和使用过程中，对 PCB 的质量检测至关重要。常见的检测项目包括线路导通性检测，确保线路没有断路或短路；绝缘性能检测，防止不同线路之间出现漏电；外观检测，检查基板是否有破损、铜箔是否有氧化、丝印是否清晰等；对于多层板，还需要检测过孔的连接质量，确保不同层面的线路能稳定导通。此外，在设备使用过程中，高温、潮湿、振动等环境因素都可能导致 PCB 出现故障，比如线路老化、焊盘脱落等，定期的维护和检测能及时发现这些问题，延长设备的使用寿命。

从一块普通的基板到成为支撑电子产品运行的 “神经网络”，PCB 的发展见证了电子产业的进步。它虽隐藏在设备内部，却承载着科技发展的重要使命，每一次技术突破都离不开 PCB 行业的同步创新。未来，随着新型电子材料的研发、制作工艺的改进，PCB 还将呈现出怎样的新形态，又会为哪些新兴科技领域提供支撑，这一切都值得我们期待。

关于 PCB 的 5 个常见问答

问：PCB 为什么大多是绿色的？

答：PCB 表面的绿色是阻焊层的颜色，阻焊层的主要作用是防止铜箔氧化和焊接时短路。绿色是行业内最常用的颜色，因为绿色阻焊剂的成本相对较低，且在生产过程中更容易识别线路和缺陷，不过也有黑色、蓝色、红色等其他颜色的阻焊层，主要用于满足特定设备的外观设计需求。

问：多层 PCB 的层数越多越好吗？

答：多层 PCB 的层数并非越多越好，层数的选择取决于设备的电路复杂度、空间限制和成本预算。层数越多，PCB 能实现的电路密度越高，可容纳的元件越多，但生产工艺也更复杂，成本更高，且层数过多还可能增加信号干扰的风险。通常会根据设备的实际需求，在电路性能、空间和成本之间找到平衡，选择合适的层数。

问：柔性 PCB 和普通刚性 PCB 有什么区别？

答：柔性 PCB 采用柔性基板材料（如聚酰亚胺），具有可弯曲、可折叠的特点，能适应复杂的安装空间，常用于可穿戴设备、折叠屏手机等需要灵活布局的场景；普通刚性 PCB 采用刚性基板（如环氧树脂玻璃布），形状固定，机械强度高，成本相对较低，广泛应用于笔记本电脑、电视、家电等大多数电子产品中。两者在材料、工艺和应用场景上都有明显差异。

问：PCB 在使用过程中容易出现哪些故障？

答：PCB 在使用中常见的故障包括线路断路（如铜箔断裂、过孔接触不良）、短路（如阻焊层破损导致线路之间导通）、焊盘脱落（如频繁振动或高温导致焊接点脱落）、铜箔氧化（如长期处于潮湿环境导致铜箔生锈，影响导电性能）等。这些故障可能导致设备无法正常工作，通常需要通过专业检测设备定位故障点并进行维修。

问：回收废旧 PCB 有什么意义？

答：废旧 PCB 中含有铜、金、银等贵金属，以及塑料、玻璃纤维等材料，回收废旧 PCB 不仅可以提取其中的贵金属，实现资源的循环利用，减少对矿产资源的依赖，还能避免废旧 PCB 中的有害物质（如重金属、阻燃剂）随意丢弃对环境造成污染。目前已有专业的回收技术和设备，能高效、环保地处理废旧 PCB，实现资源回收和环境保护的双重目标。
