拆解 PCBA 加工：一部电子设备的 ‘ 骨骼 ‘ 诞生记

每一台能正常运转的电子设备，小到我们口袋里的蓝牙耳机，大到工业生产中的智能控制器，内部都藏着一块不起眼却至关重要的核心部件 ——PCBA 板。它如同电子设备的 “骨骼”，承载着电容、电阻、芯片等各类电子元器件，同时通过线路连接让这些元件协同工作，最终实现设备的各项功能。PCBA 加工并非简单的元件拼接，而是一套融合了精密技术、严格标准与细致管控的复杂流程，每一个环节的微小偏差都可能影响最终产品的性能与寿命，这也是为何行业内始终对 PCBA 加工工艺有着极高要求的原因。

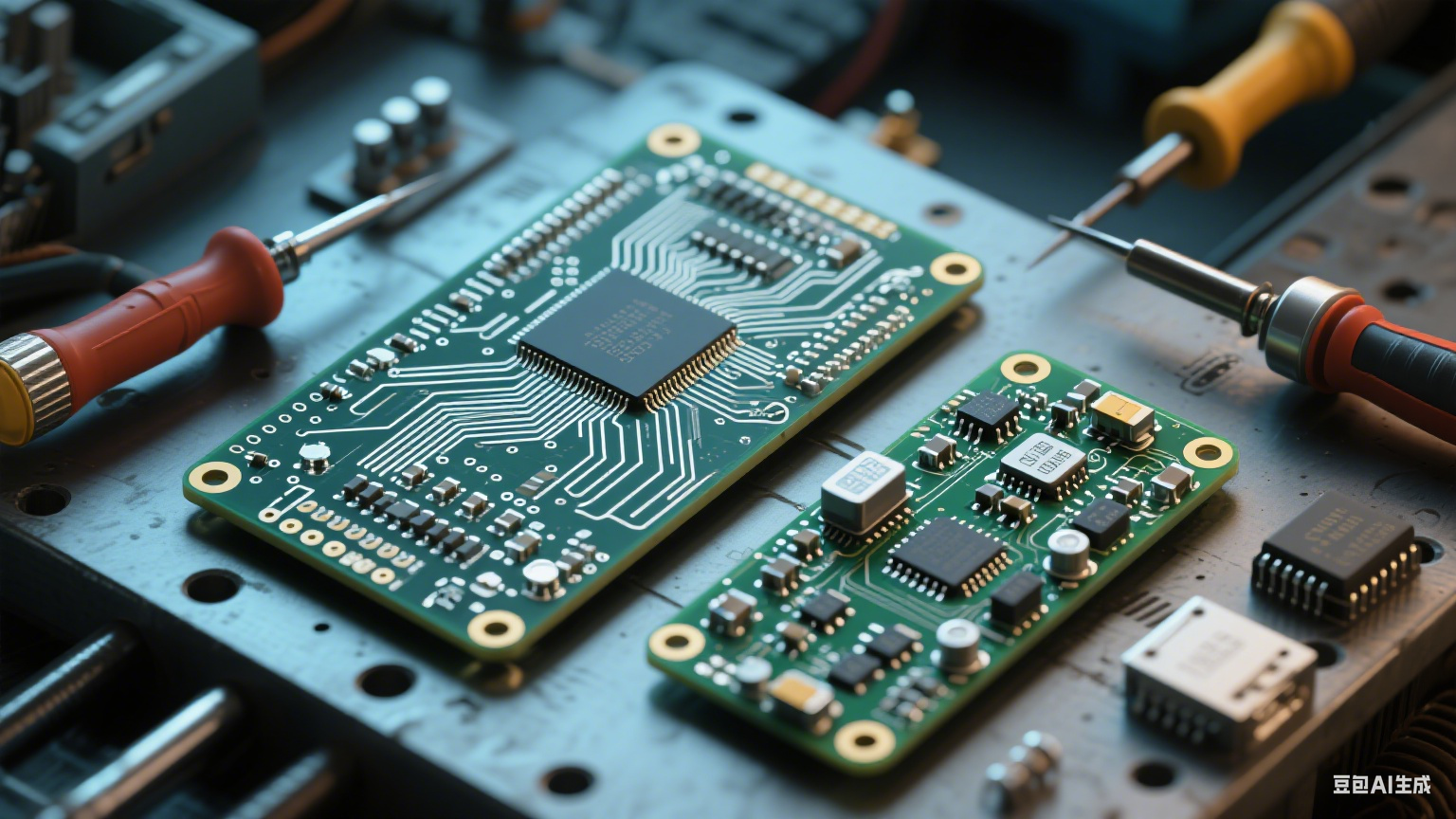

了解 PCBA 加工，首先要明确它与 PCB 板的区别。很多人会将两者混淆，实际上 PCB 板指的是 “印刷电路板”，是一块没有搭载任何元器件的裸板，主要由绝缘基材和表面的导电线路构成；而 PCBA 则是 “印刷电路板组件” 的简称，是在 PCB 板基础上完成元器件焊接、检测等工序后的成品板。从裸板到成品组件，PCBA 加工需要经历十余个核心步骤，这些步骤环环相扣，共同构成了电子设备核心部件的生产链条。

PCBA 加工的第一步，是对 PCB 裸板进行预处理。看似平整的裸板表面，可能存在微小的油污、氧化层或粉尘，这些杂质会影响后续元器件焊接的牢固性，甚至导致电路接触不良。因此，预处理阶段会通过超声波清洗、化学脱脂等工艺，去除 PCB 板表面的杂质，同时对板上的焊盘进行活化处理，确保后续焊接时焊锡能与焊盘良好结合。这一步虽然看似简单，却是保障 PCBA 板质量的基础，若处理不到位，后续工序再精密也难以弥补。

预处理完成后，便进入到贴片工序，这也是 PCBA 加工中自动化程度最高的环节之一。贴片工序主要针对体积较小的表面贴装元器件（如电阻、电容、小型芯片），通过全自动贴片机完成精准放置。贴片机工作时，会先通过视觉识别系统读取 PCB 板上的定位标记和元器件封装信息，然后根据预设的程序，从送料器中吸取元器件，并将其准确放置在 PCB 板对应的焊盘位置上。整个过程精度可达 0.01 毫米级别，相当于一根头发丝直径的几分之一，如此高的精度才能确保元器件与焊盘完美对齐，为后续焊接打下基础。值得注意的是，贴片前需要先在 PCB 板的焊盘上涂抹适量的焊膏，焊膏由焊锡粉末和助焊剂组成，不仅能在焊接时起到固定元器件的作用，还能去除焊盘和元器件引脚表面的氧化层，提高焊接质量。

贴片完成后，PCBA 板会进入回流焊炉进行焊接。回流焊炉内部设有多个温度区，PCBA 板在传送带的带动下，会依次经过预热区、恒温区、回流区和冷却区。在预热区和恒温区，焊膏中的助焊剂会逐渐挥发，同时对 PCB 板和元器件进行预热，避免后续高温导致元器件损坏或 PCB 板变形；进入回流区后，温度会迅速升高至焊锡的熔点以上，使焊膏中的焊锡粉末融化并流动，从而将元器件引脚与 PCB 板焊盘牢固焊接在一起；最后经过冷却区，融化的焊锡快速凝固，完成焊接过程。回流焊的温度曲线控制是关键，不同类型的元器件、不同规格的焊膏，需要匹配不同的温度曲线，若温度过高或升温过快，可能导致元器件烧毁、焊盘脱落；若温度过低，则会出现虚焊、假焊等问题，影响电路导通。

对于一些需要插入 PCB 板通孔的元器件（如连接器、大功率三极管），则需要在回流焊之后进行插件和波峰焊工序。插件工序可分为人工插件和自动插件两种，对于引脚较多、封装较大的元器件，通常采用人工插件，确保元器件插入位置准确、引脚无弯曲；而对于一些规则的通孔元器件，可通过自动插件机提高效率。插件完成后，PCBA 板会进入波峰焊炉进行焊接，波峰焊炉底部设有一个熔化的焊锡槽，焊锡在氮气或压缩空气的作用下形成一个平稳的 “焊锡波”，当 PCBA 板经过焊锡波时，板底的通孔焊盘会与焊锡波接触，焊锡通过毛细作用填充通孔，将元器件引脚与焊盘焊接在一起。与回流焊相比，波峰焊更适合通孔元器件，但对 PCB 板的平整度要求更高，若 PCB 板存在翘曲，可能导致部分焊盘无法与焊锡波充分接触，出现焊接缺陷。

焊接完成后，PCBA 板并非直接成为成品，还需要经过严格的检测工序，排查可能存在的质量问题。常见的检测项目包括外观检测、电气性能检测和功能测试。外观检测主要通过人工目视或 AOI（自动光学检测）设备，检查 PCBA 板上是否存在元器件错装、漏装、反向，以及焊锡是否存在虚焊、假焊、桥连（相邻焊盘被焊锡连通）等问题。AOI 设备通过高清摄像头拍摄 PCBA 板图像，再与标准图像进行对比，能快速识别出细微的外观缺陷，检测效率远高于人工。电气性能检测则通过 ICT（在线测试）设备，对 PCBA 板上的电路进行导通性测试、电阻电容值测量、芯片引脚电压检测等，判断电路是否存在短路、开路、元器件参数异常等问题。而功能测试则是将 PCBA 板接入模拟的工作环境，测试其是否能实现预设的功能，如信号传输、数据处理、控制指令执行等，这是验证 PCBA 板是否符合使用要求的关键一步。

除了上述核心工序，PCBA 加工过程中还有一些辅助工序同样重要。例如，对于一些需要防潮、防腐蚀的 PCBA 板，会在焊接检测完成后进行涂覆工序，通过涂抹三防漆（防潮、防盐雾、防霉菌），在 PCBA 板表面形成一层保护膜，延长其使用寿命，尤其适用于户外设备或工业环境中的控制器。此外，部分 PCBA 板还需要进行组装工序，将其与外壳、散热器、连接线等部件组合在一起，形成完整的电子模块或设备，这一步需要根据产品设计要求，确保 PCBA 板与其他部件的安装位置准确，避免因机械应力导致 PCB 板损坏或元器件脱落。

随着电子设备向小型化、高集成化方向发展，PCBA 加工工艺也在不断升级。例如，针对微型元器件（如 01005 封装的电阻电容，尺寸仅为 0.4 毫米 ×0.2 毫米），贴片机的视觉识别系统和吸取机构需要进一步提升精度；对于高密度 PCB 板（如手机主板），则需要采用更精细的线路设计和更先进的焊接工艺，以避免线路之间的干扰和焊接缺陷。同时，环保要求也推动着 PCBA 加工工艺的革新，传统的有铅焊锡因含有铅元素对环境和人体有害，已逐渐被无铅焊锡取代，而无铅焊锡的熔点更高，对回流焊温度曲线的控制要求也更为严格，这就需要加工企业不断优化工艺参数，提升设备性能。

PCBA 加工作为电子制造业的基础环节，其质量直接关系到下游产品的可靠性和安全性。无论是消费电子产品、工业控制设备，还是医疗仪器、汽车电子，都离不开高质量的 PCBA 板。因此，从事 PCBA 加工的企业不仅需要具备先进的设备和成熟的工艺，还需要建立完善的质量管理体系，从原材料采购、工序管控到成品检测，每一个环节都要严格把关。只有这样，才能生产出满足不同行业需求的 PCBA 产品，为电子设备的稳定运行提供坚实保障。未来，随着 5G、人工智能、物联网等技术的普及，电子设备的功能将更加复杂，对 PCBA 板的性能要求也将进一步提高，这既为 PCBA 加工行业带来了新的机遇，也提出了更高的挑战，推动着行业不断创新发展。

关于 PCBA 加工的 5 个常见问答

1. 问：PCBA 加工中出现虚焊的主要原因有哪些？

答：虚焊是 PCBA 加工中常见的缺陷，主要原因包括焊膏质量不佳（如焊锡粉末氧化、助焊剂含量不足）、回流焊温度曲线不合理（如峰值温度不够、恒温时间不足）、PCB 板焊盘氧化或污染、元器件引脚氧化等。此外，贴片时元器件与焊盘对齐精度不足，也可能导致焊接时焊锡无法充分包裹引脚，形成虚焊。

2. 问：表面贴装元器件（SMD）和通孔元器件（THT）在 PCBA 加工中有何区别？

答：两者的核心区别在于安装方式和焊接工艺：SMD 元器件体积小、无长引脚，通过贴片机贴装在 PCB 板表面焊盘上，采用回流焊焊接；THT 元器件带有长引脚，需插入 PCB 板的通孔中，通过波峰焊或手工焊接固定。SMD 适合高密度、小型化的 PCBA 板，加工效率高；THT 则在机械强度要求高（如连接器）、大功率元器件场景中更常用。

3. 问：PCBA 板为何需要进行 ICT 测试？ICT 测试能检测出哪些问题？

答：ICT 测试（在线测试）通过探针接触 PCBA 板上的测试点，对电路进行电气性能检测，其核心作用是在 PCBA 板组装完成后，快速排查电路中的隐性缺陷。ICT 测试可检测出的问题包括：电路开路、短路、电阻 / 电容 / 电感等元器件参数异常（如阻值偏差过大、电容漏电）、二极管 / 三极管极性反接或损坏、芯片引脚接触不良等，避免存在问题的 PCBA 板流入后续工序。

4. 问：无铅焊锡相比传统有铅焊锡，在 PCBA 加工中需要注意哪些问题？

答：无铅焊锡的熔点更高（通常在 217-227℃，有铅焊锡约 183℃），因此回流焊和波峰焊的温度曲线需重新调整，确保焊锡能充分融化且不损坏元器件；无铅焊锡的润湿性较差，对 PCB 板焊盘和元器件引脚的清洁度要求更高，需加强预处理阶段的杂质去除；此外，无铅焊锡的脆性较大，焊接后 PCBA 板在受到机械应力时更容易出现焊点开裂，需在设计和组装时注意避免过度受力。

5. 问：PCBA 加工的交期通常受哪些因素影响？如何缩短交期？

答：PCBA 加工交期主要受原材料采购周期（如特殊元器件的供货时间）、加工工序复杂度（如元器件数量、是否需要特殊工艺）、检测项目多少、以及加工企业的生产排期影响。缩短交期的方法包括：提前确认元器件库存，优先选用常规型号元器件；简化非必要的检测环节（在保证质量前提下）；与加工企业沟通，争取优先排期；采用自动化程度更高的设备，提高加工效率。
