PCBA 加工全解析：从元件到成品的精密制造之旅

PCBA 加工是电子制造领域的核心环节，承载着将分散电子元件转化为功能性电路组件的关键使命。这种加工过程并非简单的元件拼接，而是融合了材料科学、机械工程与电子技术的系统性工程，其质量直接决定了终端电子产品的性能稳定性与使用寿命。无论是智能手机、医疗设备还是工业控制器，几乎所有电子设备的核心功能都依赖于 PCBA 的精准实现。

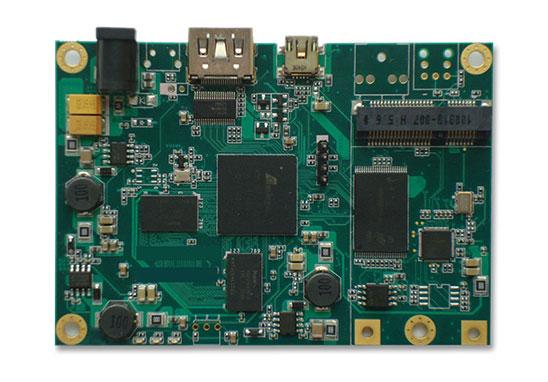

PCBA 即印刷电路板组件，与裸露的 PCB（印刷电路板）不同，它是已完成元件焊接、具备特定电气功能的成品板。加工流程始于 PCB 基材的准备，一块合格的基材需经过裁剪、钻孔、沉铜等多道预处理工序，为后续元件装配打下基础。基材表面的铜箔线路如同人体神经，必须保证导通性与绝缘性的平衡，任何微小的瑕疵都可能导致整个电路失效。

![PCBA 加工核心工序示意图：展示从 PCB 预处理到元件焊接的关键步骤]

元件采购与检验是 PCBA 加工的前置关键环节，直接影响后续生产的顺畅度与产品质量。加工企业需根据 BOM（物料清单）精准采购电阻、电容、芯片等各类元件，这些元件的规格参数必须与设计要求完全匹配。以贴片电阻为例，其精度等级从 ±1% 到 ±20% 不等，需根据电路对信号的敏感度选择合适规格。元件到货后，专业质检人员会借助放大镜、万用表等工具进行抽检，重点核查元件的外观完整性、引脚氧化程度及电气参数一致性，剔除破损、参数异常的不合格品。

SMT 贴片工艺是 PCBA 加工的核心步骤之一，主要用于处理体积小、精度高的表面贴装元件。加工前，操作人员需将 PCB 板固定在传送带上，通过专用设备在焊盘位置涂抹均匀的焊锡膏。焊锡膏由焊锡粉、助焊剂和黏合剂组成，其黏度与颗粒度需根据元件类型精确调整 —— 例如焊接 01005 规格的微型电容时，必须使用颗粒直径小于 20 微米的焊锡膏。接下来，贴片机通过视觉识别系统精准定位元件，以每秒数十次的速度将元件吸附并放置在预设焊盘上，整个过程的定位误差可控制在 0.01 毫米以内。

完成贴片后，PCB 板会进入回流焊炉进行焊接固化。回流焊炉内部通常分为预热区、恒温区、回流区和冷却区四个阶段，温度曲线需根据焊锡膏特性和元件耐热程度定制。在预热区，焊锡膏中的溶剂缓慢挥发，同时对 PCB 板和元件进行均匀加热，避免因温度骤升导致元件损坏；恒温区则使焊锡膏中的助焊剂充分活化，清除焊盘表面的氧化层；回流区是关键环节，温度迅速升至峰值（通常在 210-230℃之间），使焊锡膏融化并浸润焊盘与元件引脚，形成牢固的焊接点；冷却区则让融化的焊锡快速凝固，完成焊接过程。对于插装元件（如连接器、电解电容），则需采用波峰焊工艺，通过熔融焊锡形成的波峰与 PCB 板底面接触，实现元件焊接。

焊接完成后的 PCBA 板并非直接合格，还需经过严格的检测与返修流程。自动光学检测（AOI）是最常用的初步检测手段，设备通过高清摄像头拍摄 PCBA 图像，与标准图像进行对比，可快速识别出缺件、错件、虚焊、桥连等常见缺陷。对于 BGA（球栅阵列）等底部焊接的元件，还需使用 X 射线检测设备，利用射线穿透性观察焊点内部是否存在空洞、虚焊等隐藏问题。检测发现的缺陷品会送至返修工位，操作人员使用热风枪或返修台对故障元件进行拆卸、清理焊盘后重新焊接，返修后的产品需再次经过检测确认合格。

PCBA 加工的质量控制贯穿整个生产流程，涉及多个关键控制点。除了元件检验和成品检测，生产环境的管控也至关重要。贴片和焊接车间需保持恒定的温湿度（通常温度控制在 22±3℃，湿度 45%-65%），同时配备防静电接地系统，操作人员必须穿戴防静电服、防静电手环，避免静电击穿敏感电子元件。此外，生产设备的日常维护也不可或缺，贴片机的吸嘴需定期清洁校准，回流焊炉的温度传感器需每月校验，确保设备处于最佳工作状态。

不同行业对 PCBA 加工的要求存在显著差异。医疗设备领域的 PCBA 需满足更高的可靠性标准，通常要求采用无铅焊料，并通过 ISO 13485 医疗质量管理体系认证，部分关键设备的 PCBA 还需进行三防处理（涂覆防潮、防盐雾、防霉菌的保护剂），以适应复杂的使用环境。工业控制领域则更注重 PCBA 的抗干扰能力，加工时需在 PCB 布局设计、接地处理等方面采取特殊措施，减少电磁干扰对电路的影响。消费电子领域虽对成本更为敏感，但对加工效率和外观质量要求较高，通常采用高速贴片机和自动化检测设备，以实现大规模量产。

PCBA 加工的成本构成较为复杂，主要包括 PCB 基材成本、电子元件成本、设备折旧、人工成本和检测成本等。其中，电子元件成本占比最高，尤其是芯片类元件，价格波动可能直接影响整体加工成本。为控制成本，加工企业通常会与元件供应商建立长期合作关系，通过批量采购获得价格优势，同时优化生产流程，减少废品率和返修率。例如，通过改进焊锡膏涂抹工艺，可将虚焊缺陷率从 0.5% 降至 0.1%，显著降低返修成本。

在 PCBA 加工过程中，常见的工艺难题包括微型元件焊接、BGA 焊点质量控制和复杂电路的信号完整性保障等。针对 01005 微型元件焊接易出现的飞件、偏位问题，企业通常会采用高精度贴片机，并在焊锡膏涂抹时采用钢网开孔优化技术，确保焊锡膏量精确可控。对于 BGA 焊点的空洞问题，可通过调整回流焊温度曲线、选择低空洞率焊锡膏等方式解决。而复杂电路的信号完整性问题，则需要在 PCB 设计阶段就与加工环节紧密配合，合理规划线路布局、控制线长与线距，减少信号干扰。

存储与运输环节对 PCBA 的质量保护同样重要。合格的 PCBA 板需采用防静电包装袋密封包装，内部放置干燥剂和湿度指示卡，存储环境需保持干燥通风，避免阳光直射和高温高湿环境导致元件氧化或焊盘腐蚀。运输过程中需使用抗震缓冲材料，防止剧烈震动导致焊点脱落或元件损坏，同时做好防静电和防潮措施，确保 PCBA 板在到达组装工厂时仍保持良好状态。

PCBA 加工的标准化作业是保证产品一致性的关键。正规加工企业会制定详细的作业指导书（SOP），对每道工序的操作步骤、参数设置、质量要求都做出明确规定。例如，贴片工序的 SOP 会详细说明贴片机的吸嘴型号、元件供料方式、视觉识别参数等；回流焊工序则会明确不同类型 PCBA 对应的温度曲线参数。操作人员需经过专业培训并考核合格后才能上岗，确保严格按照 SOP 执行操作。同时，企业还会定期进行工艺评审，根据生产过程中出现的问题持续优化 SOP，提升加工质量与效率。

总之，PCBA 加工是一项多环节、高精度、强系统的制造过程，每个步骤都对最终产品质量产生直接影响。从元件采购检验到贴片焊接，从检测返修到存储运输，每一个细节的把控都体现了加工企业的技术实力与管理水平。随着电子设备向小型化、高精度、高可靠性方向发展，PCBA 加工技术也在不断精进，但无论技术如何迭代，对细节的极致追求和全流程的质量管控，始终是 PCBA 加工行业不变的核心准则。
