PCB 打样：电子世界的微观创世记

那些嵌在智能设备心脏里的绿色基板，那些密布如蛛网的铜箔线路，都曾在 PCB 打样的实验室里完成最初的蜕变。这道看似微小的工序，实则是电子造物的起点，是从抽象电路图纸到具象功能模块的关键一跃。它像一位严谨的工匠在雕琢微缩的城市脉络，每一条线路的走向、每一个焊盘的位置，都暗藏着电子设备能否顺畅呼吸的密码。

PCB 打样的本质，是为电子设计提供一次 “试错与验证” 的机会。设计师将脑海中构建的电路模型转化为 Gerber 文件，打样工厂则用精密设备将这些数字信息蚀刻成看得见摸得着的实体基板。这个过程如同为新生儿打造第一套合身的衣物，既要贴合设计的 “身形”，又要预留足够的 “生长空间”—— 兼容后续的元件焊接与功能扩展。打样的成品或许只是巴掌大小的绿色薄片，却承载着整个电子项目从概念到落地的全部期待。

走进专业的 PCB 打样车间，仿佛踏入一座微观世界的建造工坊。激光雕刻机在覆铜板上精准 “作画”，将多余的铜箔层层剥离，露出设计好的线路纹路，那声音细密如蚕食桑叶；显影液中，未被曝光的感光膜缓缓溶解，线路图案逐渐清晰，如同水墨在宣纸上慢慢晕染开的痕迹；最后的阻焊层喷涂环节，机器臂轻盈掠过基板表面，均匀覆盖上一层绿色的 “保护衣”，既隔绝外界的潮湿与氧化，也让线路布局更显规整。

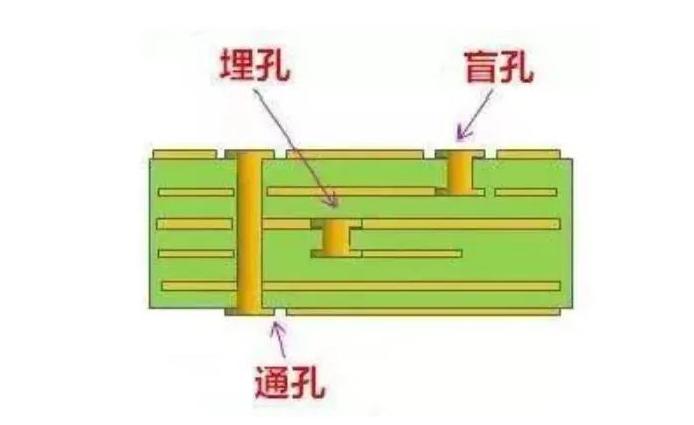

不同的电子需求，催生出多样的打样工艺。双面板打样是消费电子的常客，手机充电器、蓝牙音箱的核心基板多源于此，它通过通孔将两层线路连通，在有限空间里实现基础功能；多层板打样则是高端设备的专属，服务器主板、医疗检测仪往往需要四层甚至更多层的线路设计，打样时需经过多次压合与钻孔，每一层的对位精度都要控制在微米级别。柔性 PCB 打样更是打破了形态的限制，智能手环、折叠屏手机的弯曲部位，正是柔性基板在发挥作用，它能像纸张一样弯折，却始终保持电路的畅通。

PCB 打样的价值，藏在每一次 “差之毫厘” 的细节里。某研发团队曾为一款智能传感器设计电路，理论图纸完美无缺，却在打样后发现电源线路压降过大，导致传感器数据漂移。正是打样过程中暴露的问题，让他们及时调整了铜箔宽度，避免了后续量产阶段的重大损失。另一家电竞外设公司则通过多次打样，不断优化按键电路的布局，最终让机械键盘的响应速度提升了 10 毫秒，这看似微小的提升，却成为了产品在市场中脱颖而出的关键。

打样师傅的经验，是 PCB 打样中不可替代的 “隐形财富”。他们能从基板的光泽度判断阻焊层的厚度是否达标，能从钻孔的毛刺程度察觉钻头的磨损状态，甚至能通过万用表的微弱读数，预判出潜在的线路短路风险。一位从业二十年的老师傅说：“好的 PCB 板摸起来是顺滑的，边缘没有毛刺，焊盘圆润有光泽，就像一件精心打磨的玉器。” 这种对品质的直觉，是机器检测无法完全替代的。

材料的选择，直接决定了 PCB 打样的性能上限。FR-4 环氧玻璃布基板是最常用的材质，它绝缘性好、机械强度高，能满足大多数民用电子设备的需求；高频电路打样则偏爱聚四氟乙烯基板，这种材料的介电常数极低，能有效减少信号传输中的损耗，是 5G 基站、卫星通信设备的理想选择；在高温环境下工作的工业控制设备，打样时会选用陶瓷基板，它能承受上千摄氏度的高温，即便在熔炉旁也能保持电路稳定。

随着电子产业向小型化、高精度方向发展，PCB 打样也在悄然升级。激光直接成像技术（LDI）的应用，让线路精度从传统的 0.1 毫米提升至 0.02 毫米，为微型传感器的研发提供了可能；3D 打印 PCB 打样技术则打破了平面的束缚，能直接打印出立体结构的电路，为可穿戴设备的创新设计开辟了新路径。这些技术的迭代，让 PCB 打样从 “满足功能” 向 “优化体验” 不断迈进。

PCB 打样就像电子产业的 “先行官”，它用一次次的尝试与调整，为后续的量产铺平道路。每一块打样成功的基板，都承载着研发人员的心血，也预示着一款新设备即将诞生的可能。从实验室里的第一块样品，到流水线上的千万个成品，PCB 打样始终是连接创意与现实的桥梁。

当我们拿起手机刷短视频、用智能手表监测健康、通过无人机航拍风景时，很少有人会想到，这些便捷体验的起点，是一块小小的 PCB 打样基板。它沉默地躺在设备内部，却见证着电子技术的每一次突破。那么，当未来的电子设备变得更加智能、更加小巧，PCB 打样又将迎来怎样的革新？那些尚未被发现的工艺与材料，又会为这个微观世界带来怎样的惊喜？

常见问答

1. PCB 打样需要提供哪些文件？

通常需要提供 Gerber 文件（包含线路层、阻焊层、丝印层等所有图层信息）、BOM 表（明确元件型号与位置）以及 PCB 设计源文件（如 Altium Designer、PADS 格式文件），部分厂家还会要求提供钻孔文件与钢网文件。

2. 双面板和多层板打样的周期差异大吗？

差异较明显。双面板打样工艺相对简单，常规规格（如 10cm×10cm 以内）通常 2-3 个工作日可完成；多层板（四层及以上）因需多次压合、对位，周期一般为 5-7 个工作日，层数越多、精度要求越高，周期越长。

3. PCB 打样的费用受哪些因素影响？

主要受基板材质（如 FR-4、聚四氟乙烯）、板子尺寸与层数、工艺要求（如是否做阻抗控制、沉金处理）、打样数量以及交期紧急程度影响，高端工艺与加急订单会显著增加费用。

4. 打样后的 PCB 板如何进行初步检测？

可通过目视检查外观（无明显划痕、阻焊层无脱落）、用万用表测试关键线路的通断情况、测量焊盘与孔径尺寸是否符合设计要求，有条件的话可借助放大镜检查线路是否有短路或断路隐患。

5. 打样合格后，量产前还需要注意什么？

需确认打样板的功能测试是否完全覆盖所有使用场景，核对 BOM 表中的元件是否有替代方案（降低量产成本），与厂家沟通量产的工艺稳定性与产能规划，同时做好批量生产后的质量抽检标准。
