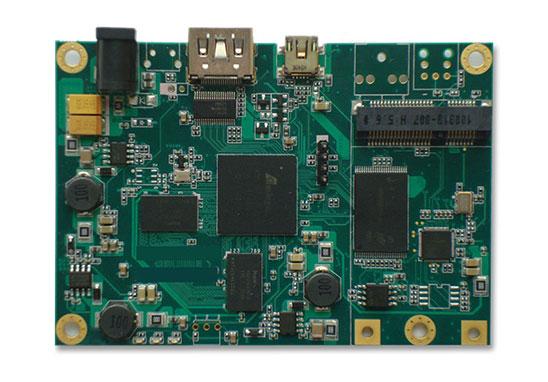

PCBA 加工：电子制造的隐形基石与技术演进

PCBA 加工是电子设备诞生的核心环节，承载着从电路设计到实体功能的转化使命。每一部智能手机、每一台工业机床、每一套医疗监测设备，其核心控制单元都源于精密的 PCBA 加工流程。这项技术不仅是电子产业的基础支撑，更直接决定了终端产品的性能、稳定性与使用寿命，在数字经济时代扮演着不可替代的角色。

PCBA 加工绝非简单的元器件焊接，而是一套融合了设计验证、物料管控、工艺优化与质量检测的系统工程。从 PCB 裸板的选型开始，基材的介电常数、导热性能会直接影响高频信号传输与散热效率；元器件采购环节的质量把控，则关系到产品是否存在潜在故障风险；焊接工艺的温度曲线设定，更是决定焊点可靠性的关键。这些环节环环相扣，任何一处疏漏都可能导致整批产品报废，足见其技术门槛与管理复杂度。

贴片工艺的精度升级是 PCBA 加工技术演进的显著标志。早期人工插装时代，元器件封装多为 DIP 直插式，不仅占用空间大，而且插装误差率较高，难以满足小型化设备需求。如今的 SMT 表面贴装技术已实现微米级精度控制，贴片机可在每秒完成数十个元器件的精准放置，甚至能处理 01005 规格的超微型元件 —— 这种元件的尺寸仅相当于一粒细沙，却能通过先进设备实现稳定贴装。这种精度突破，为智能手机、可穿戴设备等小型化电子产品的普及提供了核心支撑。

焊接技术的迭代则凸显了 PCBA 加工对可靠性的极致追求。波峰焊接曾是主流工艺，但对于高密度引脚的 BGA（球栅阵列）封装元件却束手无策。回流焊技术通过热风循环形成精准温度曲线，让焊锡膏在不同温区完成熔化、浸润与固化，完美解决了高密度封装的焊接难题。更先进的激光焊接技术，能通过聚焦激光束实现局部高温焊接，有效避免热敏元器件因受热过度而损坏。这些技术革新，使得 PCBA 产品能够适应工业控制、航空航天等严苛环境下的长期稳定运行需求。

质量检测体系的完善是 PCBA 加工产业成熟的重要体现。传统人工目视检测效率低下且易受主观因素影响，漏检率往往超过 10%。现代 PCBA 生产线已构建起 “三道防线”：AOI（自动光学检测）通过高速相机与图像算法识别贴装缺陷，AXI（自动 X 射线检测）能穿透封装检测 BGA 焊点的内部空洞，ICT（在线测试）则通过探针阵列对电路连通性进行全面验证。这套检测体系将缺陷率控制在百万分之一以下，为高端电子设备的质量提供了坚实保障。

物料管理的精细化程度直接影响 PCBA 加工的成本与效率。电子元器件型号繁多，仅电阻就有数千种规格，且部分元件存在批次差异。优秀的 PCBA 加工厂会建立全生命周期物料管理系统，从采购环节的供应商资质审核，到仓储中的温湿度管控，再到生产时的物料追溯，每一个环节都可精准追踪。这种管理模式不仅能避免错料、呆料等问题造成的损失，还能在出现质量问题时快速定位源头，为客户提供可靠的售后支持。

环保要求的提升正在重塑 PCBA 加工的行业标准。传统含铅焊接工艺虽成本较低，但铅元素会对环境造成持久污染。随着 RoHS、REACH 等环保法规的实施，无铅焊接已成为行业主流。无铅焊锡膏的熔点更高，对焊接温度曲线的控制要求也更为严格，这促使加工企业升级设备、优化工艺。同时，废弃物回收体系的建立、清洗溶剂的环保替代等措施，也让 PCBA 加工从 “追求效率” 向 “效率与环保并重” 转型，顺应了全球绿色制造的发展趋势。

智能化转型为 PCBA 加工注入了新的发展动能。工业互联网技术的应用，让生产线实现了设备互联与数据实时采集，管理人员可通过云端平台监控每台设备的运行状态、生产进度与质量数据。AI 算法则能对检测图像进行深度分析，不仅能识别已知缺陷，还能预测潜在的工艺异常。部分领先企业已建成 “黑灯工厂”，从物料配送、贴装焊接到检测包装全程无需人工干预，生产效率提升 30% 以上，不良率降低 50%，展现了智能化带来的巨大价值。

PCBA 加工产业的竞争早已超越单一的价格比拼，转向技术实力、质量控制与服务能力的综合较量。在消费电子领域，客户对交付周期的要求越来越高，能否实现 “快速打样、批量交付” 成为重要竞争力；在工业与医疗领域，产品对可靠性的要求近乎苛刻，加工企业需具备完善的质量体系与失效分析能力；在新能源领域，高功率设备对 PCBA 的散热与耐温性能提出新挑战，推动加工技术向更高标准迈进。

电子产业的持续创新必然带动 PCBA 加工技术不断突破。随着 5G 通信、人工智能、物联网等技术的普及，终端设备对 PCBA 的高频性能、散热能力、集成度提出了更高要求。柔性 PCB 的加工技术已实现突破，可弯曲、可折叠的特性为新型设备形态提供了可能；高密度互联（HDI）技术让 PCB 的线宽与线距缩小至微米级，进一步提升了电路集成度。未来，随着半导体技术与制造工艺的深度融合，PCBA 加工或许将实现 “芯片 – 电路 – 结构” 的一体化制造，为电子产业开辟全新发展空间。

PCBA 加工的技术演进史，本质上是电子制造产业追求精准、可靠与高效的历史。从手工操作到智能生产，从粗放管理到精细管控，每一次技术突破都推动着电子设备向更小巧、更可靠、更智能的方向发展。在这场永无止境的技术革新中，那些能够紧跟行业趋势、持续投入研发、严控产品质量的加工企业，终将在市场竞争中占据主导地位，而整个 PCBA 加工产业，也将继续作为电子产业的隐形基石，支撑着数字时代的无限可能。

常见问答

1. 问：PCBA 加工的完整流程包含哪些核心环节？

答：PCBA 加工核心流程包括：PCB 裸板选型与采购、元器件采购与质检、SMT 贴片（或 DIP 插装）、回流焊（或波峰焊）、在线测试（ICT）、功能测试、外观检测（AOI/AXI）、返修（若有缺陷）及最终包装交付。

2. 问：如何判断 PCBA 加工厂的技术实力？

答：可从三方面判断：一是设备配置，看是否拥有高速贴片机、AOI/AXI 检测设备等先进装备；二是质量体系，是否通过 ISO9001、IATF16949 等认证；三是工程能力，能否处理 BGA/QFP 等高密度封装，以及应对复杂工艺需求的案例经验。

3. 问：无铅焊接与传统含铅焊接有哪些关键区别？

答：主要区别在焊料成分与工艺要求：无铅焊料以锡银铜合金为主，熔点比含铅焊料高 30-50℃，需更精准的温度曲线控制；无铅焊点脆性略高，对焊接工艺参数优化要求更高，但符合环保法规，是当前行业强制标准。

4. 问：PCBA 产品出现焊点空洞是什么原因导致的？

答：常见原因包括：焊锡膏中助焊剂挥发过快、焊接温度曲线设置不合理（升温过快或保温不足）、PCB 焊盘或元器件引脚氧化、焊锡膏储存不当（吸潮或过期）等，可通过优化工艺与加强物料管控解决。

5. 问：小批量 PCBA 加工为何成本相对较高？

答：小批量生产时，设备调试成本（如贴片机编程、印刷钢网制作）占比高；元器件采购难以获得批量折扣；生产线切换频繁导致效率降低；质量检测的固定成本无法通过规模摊薄，这些因素共同推高了单位成本。
