PCBA 加工厂：电子产业的隐形 “筑路人”

PCBA 加工厂是电子产业链中不可或缺的核心环节，承载着从电路设计图纸到实体功能模块的转化使命。这些看似普通的生产车间里，每一块经过精密加工的电路板，都可能成为智能手机、医疗设备、工业控制系统等产品的 “心脏”。它们用标准化的生产流程与个性化的技术方案，支撑着全球电子产业的创新迭代与规模化发展，堪称隐藏在终端产品背后的 “筑路人”。

电子设备的功能复杂度持续提升，对 PCBA 加工的精度、效率与可靠性提出了更高要求。现代 PCBA 加工厂早已摆脱传统手工作坊的模式，进化为集自动化设备、数字化管理与专业化人才于一体的智能制造单元。从上游元器件采购验证到下游成品测试交付，每个环节都凝聚着工业技术的智慧结晶，成为衡量一个地区电子制造能力的重要标尺。

PCBA 加工的核心流程涵盖多个关键步骤，每个环节的把控直接决定最终产品质量。首先是 PCB 裸板的预处理环节，加工厂需要对采购的裸板进行外观检查、清洁与烘干，去除表面油污与氧化层，为后续焊接筑牢基础。这一步看似简单，却能有效降低虚焊、假焊等常见问题的发生率，许多资深加工厂会在此环节增加 AOI（自动光学检测）设备，通过高清摄像头与算法识别裸板的微小瑕疵。

元器件采购与管控是 PCBA 加工的另一大核心。正规加工厂会建立严格的供应商筛选体系，优先选择具备 ISO 认证、产能稳定的元器件厂商，同时对每批次到货的元器件进行抽样检测。检测内容包括外观检查、电性能测试与可靠性验证，例如通过高温高湿环境试验检验电容的稳定性，用万用表测试电阻的阻值精度。对于芯片等核心元器件，还会通过激光打标识别、二维码溯源等方式防范假冒伪劣产品，从源头保障电路板的性能。

SMT（表面贴装技术）工艺是现代 PCBA 加工的主流技术，也是体现加工厂技术实力的关键。在 SMT 车间，印刷机首先将锡膏精准涂抹在 PCB 板的焊盘上，其涂抹精度可控制在 0.01 毫米以内，确保锡膏量既不过多导致短路，也不过少影响焊接强度。随后，贴片机凭借高速运转的机械臂，将体积微小的元器件准确放置在指定位置，一台高端贴片机每小时可完成数万次贴装动作，且失误率低于百万分之一。贴装完成后，电路板进入回流焊炉，通过逐步升温、恒温、降温的曲线控制，使锡膏融化并与焊盘牢固结合，整个过程需精准控制炉内温度与气氛，避免元器件因温度骤变而损坏。

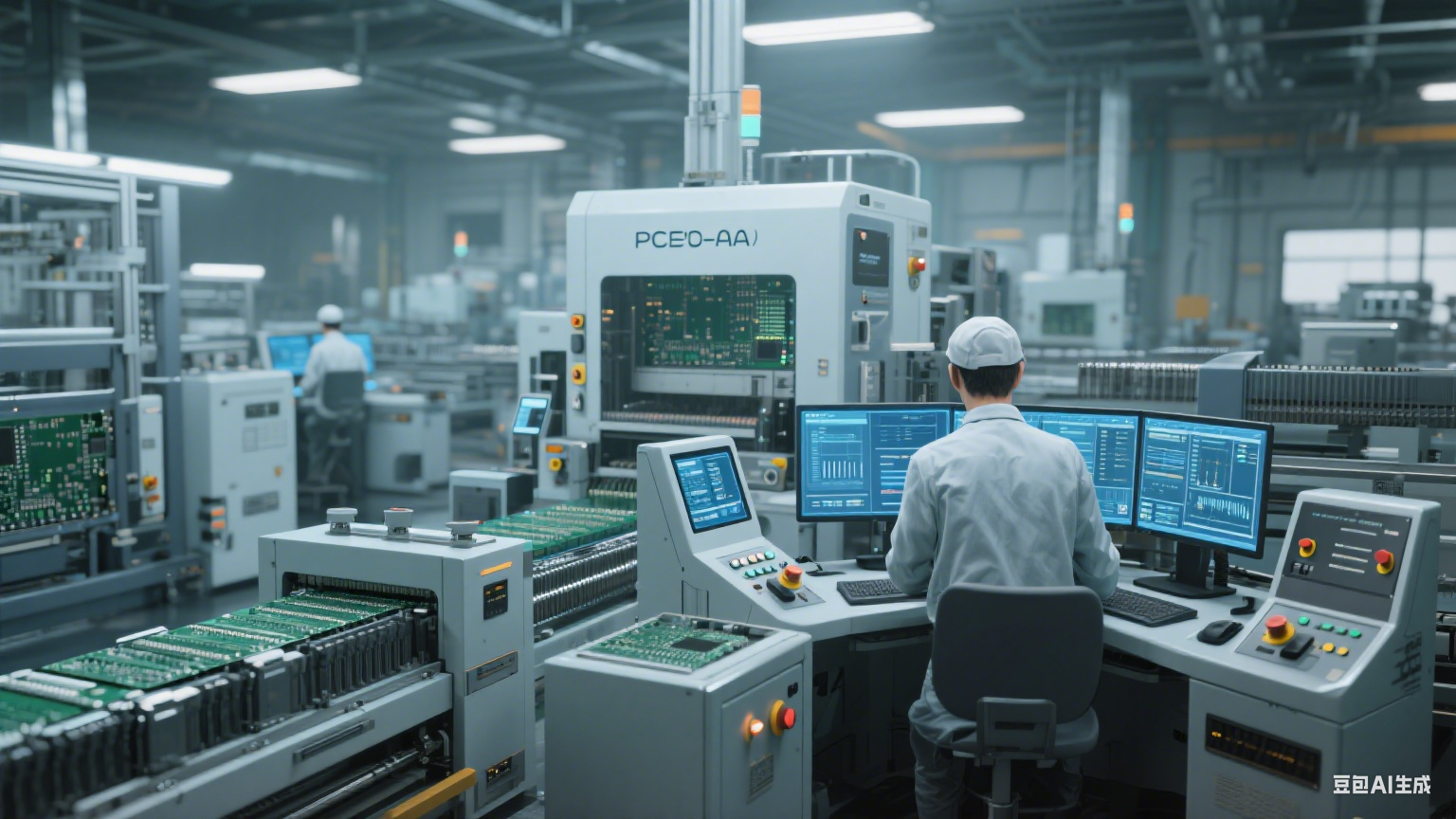

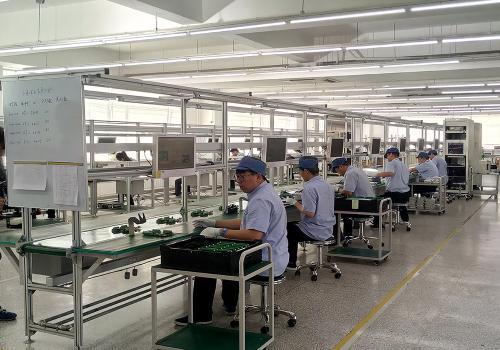

DIP（双列直插式封装）工艺则适用于部分体积较大或需穿孔焊接的元器件，与 SMT 工艺形成互补。在 DIP 车间，工人或自动化插件机将元器件引脚插入 PCB 板的通孔中，随后通过波峰焊设备完成焊接。波峰焊炉内的熔融锡液形成特定形状的 “锡波”，电路板经过锡波时，引脚与焊盘完成焊接，多余的锡渣会被自动清理回收。对于一些高精度元器件，加工厂还会采用手工焊接的方式，由经验丰富的技术员使用恒温电烙铁进行操作，确保焊接点饱满、无虚焊。

焊接完成后的 PCBA 板还需经过多道检测工序才能进入下一环节。AOI 检测设备会对电路板进行全面的外观扫描，识别缺件、错件、虚焊、短路等问题；X-Ray 检测则能穿透元器件封装，检查 BGA（球栅阵列封装）芯片等隐藏焊点的焊接质量，避免内部缺陷导致的设备故障。部分对可靠性要求极高的行业，如医疗、航空航天，还会增加 ICT（在线测试）与 FCT（功能测试）环节。ICT 测试通过探针接触电路板的测试点，快速检测元器件的电性能参数；FCT 测试则将电路板接入模拟工作环境，检验其在实际运行中的功能是否正常，例如对电源板进行负载测试，验证其输出电压的稳定性。

随着电子产业向智能化、小型化、低功耗方向发展，PCBA 加工厂也在积极推动技术升级与工艺创新。在设备方面，越来越多的加工厂引入 AI 视觉检测系统，通过机器学习算法提升缺陷识别的准确率与效率，相比传统 AOI 设备，其检测速度可提升 30% 以上，误判率降低至 0.1% 以下。在工艺方面，Mini LED 背光板 PCBA 加工、柔性电路板加工等新兴技术逐渐成熟，满足了智能穿戴设备、折叠屏手机等新产品的制造需求。同时，加工厂还在探索绿色生产模式，通过采用无铅锡膏、节能设备、锡渣回收系统等方式，降低生产过程中的环境污染与资源消耗。

品质管控体系是 PCBA 加工厂可持续发展的核心竞争力。正规加工厂普遍建立了 ISO9001 质量管理体系，从原材料入库到成品出库，每个环节都有明确的操作规范与质量标准。例如，在生产过程中实行 “首件检验” 制度，每批次产品生产前，技术员需对首块电路板进行全面检测，确认合格后方可批量生产；生产过程中实行 “巡检” 制度，质检员每隔固定时间对在制品进行抽样检测，及时发现并解决问题。此外，许多加工厂还会引入 MES（制造执行系统），实现生产数据的实时采集与追溯，一旦出现质量问题，可快速定位问题环节与责任人，为后续改进提供数据支持。

PCBA 加工厂的服务能力同样影响着客户的选择。优质加工厂会为客户提供从设计优化、工艺评估到生产交付的全流程服务。在设计阶段，工程师会根据客户的 PCB 设计图纸，提出可制造性设计（DFM）建议，例如优化元器件布局、调整焊盘尺寸，降低后续生产的难度与成本；在生产阶段，通过实时沟通机制向客户反馈生产进度，及时响应客户的调整需求；在交付阶段，提供详细的检测报告与溯源文件，保障产品的可追溯性。对于小批量、多品种的订单，加工厂会通过柔性生产线快速响应；对于大批量订单，则通过规模化生产与供应链整合控制成本，满足不同客户的需求。

在电子产业快速发展的背景下，PCBA 加工厂面临着机遇与挑战并存的局面。一方面，新能源汽车、物联网、人工智能等新兴产业的崛起，为 PCBA 加工带来了广阔的市场空间，例如新能源汽车的车载控制系统需要大量高精度 PCBA 板，物联网设备的普及推动了低功耗电路板的需求增长。另一方面，市场竞争的加剧、元器件价格的波动以及技术更新的加速，也对加工厂的综合实力提出了更高要求。能够快速响应市场需求、持续技术创新、严控产品质量的加工厂，才能在激烈的竞争中脱颖而出。

PCBA 加工厂作为电子产业的 “基石”，其发展水平直接关系到终端产品的性能与品质。从一块空白的 PCB 板到集成众多元器件的功能模块，每一个步骤都凝聚着技术与匠心。未来，随着智能制造技术的不断进步，PCBA 加工厂将向着更高效、更精准、更绿色的方向发展，继续为全球电子产业的创新与升级提供坚实支撑。而如何在技术迭代中保持领先、在市场变化中精准定位，将成为每一家 PCBA 加工厂需要持续探索的课题。
