PCBA 加工：电子设备的核心构建基石

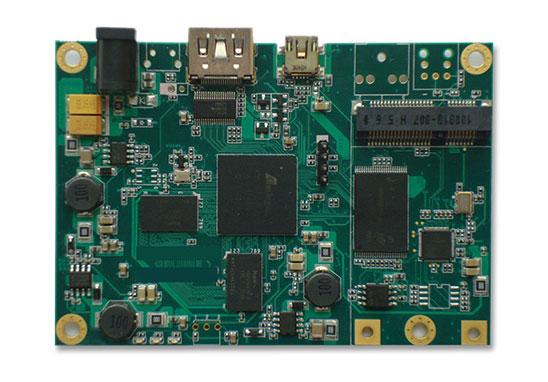

PCBA 加工是电子制造业中衔接电路设计与成品设备的关键环节，其质量直接决定电子设备的性能稳定性与使用寿命。从智能手机、智能家居设备到工业控制模块，几乎所有电子终端产品的核心功能实现，都依赖于经过精密加工的印刷电路板组件（PCBA）。这一过程涵盖从原材料甄选到成品检测的多道复杂工序，每一步操作的精准度都对最终产品品质产生决定性影响。

PCBA 加工并非单一的生产步骤，而是由多个关联紧密的工序构成的系统工程。其基本流程通常包括 PCB 裸板制作、元器件采购与检验、SMT 贴片加工、DIP 插件焊接、在线测试、成品组装及最终检测等环节。不同类型的电子产品因功能需求差异，在加工流程的侧重环节与工艺参数上会有所调整，但核心的质量控制逻辑始终贯穿全程。

PCB 裸板作为 PCBA 加工的基础载体，其制作质量是后续工序顺利开展的前提。优质 PCB 裸板需具备精确的线路布局、稳定的绝缘性能与良好的散热特性。制作过程中，基板材质的选择至关重要，常见的 FR-4 环氧树脂玻璃布基板因具备优异的机械强度与电气性能，成为多数民用电子设备的首选。基板裁切完成后，需经过覆铜、钻孔、线路成像、蚀刻、阻焊层印刷等多道工序，其中蚀刻环节的精度控制直接影响线路导通的可靠性，通常需将线路公差控制在 ±0.02mm 以内。

元器件的质量与适配性对 PCBA 加工效果具有直接影响。加工前需依据设计图纸对元器件进行严格筛选，重点检查型号、规格、参数是否与设计要求一致，同时通过外观 inspection 排除引脚氧化、封装破损等问题元器件。对于芯片类精密元器件，还需关注其存储条件是否符合标准，避免因受潮、静电损伤等问题影响焊接质量与使用性能。元器件的准确分类与摆放也不可或缺，通常采用防静电托盘进行收纳，并按照贴装顺序进行排列，为后续 SMT 贴片工序提供便利。

SMT 贴片加工是 PCBA 加工中实现元器件小型化、高密度组装的核心工序，对设备精度与操作规范性要求极高。该工序首先需进行钢网制作，钢网的开孔尺寸与位置需与 PCB 板上的焊盘精确匹配，以确保焊锡膏的均匀涂抹。焊锡膏印刷环节中，印刷机的刮刀压力、印刷速度与脱模速度需根据焊锡膏的粘度与钢网厚度进行精准调整，一般刮刀压力控制在 5-15N 之间，印刷速度保持在 20-50mm/s。印刷完成后，贴片机通过视觉识别系统精准抓取元器件，并按照预设坐标放置于 PCB 板的对应位置，贴装精度可达到 ±0.01mm，满足微型元器件的组装需求。

回流焊是 SMT 贴片加工的关键后续步骤，通过温度曲线的精准控制实现焊锡膏的熔化与固化，使元器件与 PCB 板牢固结合。典型的回流焊温度曲线分为预热区、恒温区、回流区与冷却区四个阶段：预热区需将温度从室温平稳升至 150-170℃，升温速率控制在 2-3℃/s，以避免元器件因温度骤升产生应力；恒温区保持温度 150-170℃持续 60-120s，目的是使焊锡膏中的助焊剂充分活化；回流区需快速将温度升至 210-230℃（具体温度取决于焊锡膏熔点），并维持 20-40s，确保焊锡膏完全熔化并形成良好焊点；冷却区则需以 3-5℃/s 的速率将温度降至室温，使焊点快速凝固成型。整个过程中，温度曲线的稳定性控制是减少虚焊、假焊等问题的关键。

对于不适合贴片安装的大型元器件或穿孔式元器件，需通过 DIP 插件焊接工序进行组装。该工序通常采用波峰焊设备实现批量焊接，其核心原理是将熔融的焊锡形成特定形状的焊锡波，PCB 板经过焊锡波时完成元器件引脚与焊盘的焊接。波峰焊前需对 PCB 板进行插件操作，确保元器件引脚准确插入对应的焊盘孔位，并通过夹具固定防止偏移。焊接过程中，焊锡温度一般控制在 250-260℃，PCB 板的传输速度根据元器件密度调整为 1-3m/min，同时需通过助焊剂喷雾系统均匀涂抹助焊剂，提高焊接的润湿性。焊接完成后，还需对引脚进行剪脚处理，将多余引脚长度修剪至 1-2mm，避免引脚过长导致短路风险。

在线测试（ICT）是 PCBA 加工过程中排查焊接缺陷与电气性能问题的重要手段。测试前需根据 PCB 板的设计特点制作专用测试治具，治具上的探针位置与 PCB 板上的测试点精确对应。测试时，治具通过气缸驱动使探针与测试点接触，测试设备通过施加特定电压与电流，对线路导通性、元器件参数及电路功能进行检测。常见的可检测缺陷包括短路、断路、虚焊、元器件错装、参数异常等，检测准确率可达 99% 以上。对于复杂的 PCBA 产品，还需结合功能测试（FCT）进行全面验证，通过模拟产品实际工作环境，检测其各项功能是否达到设计指标。

PCBA 加工的质量管控贯穿于生产全过程，需建立完善的质量检测体系。除了上述各工序中的专项检测外，成品检测环节还需进行外观全面 inspection、电气性能复测与环境适应性测试。外观检测主要排查焊点饱满度、元器件排列整齐度、有无漏焊错焊等问题；电气性能复测重点验证电路的导通性、绝缘电阻与耐压性能；环境适应性测试则根据产品使用场景，进行高温、低温、湿热等条件下的稳定性测试，确保 PCBA 产品在不同环境下均能正常工作。同时，生产过程中需做好详细的质量记录，包括各工序的工艺参数、检测结果与异常处理情况，为质量追溯提供依据。

PCBA 加工的成本控制需要在保证质量的前提下，从多个维度进行优化。原材料采购环节可通过与优质供应商建立长期合作关系，获取更具竞争力的采购价格，同时通过精准计算物料用量减少浪费。生产工艺方面，合理规划生产流程、优化设备运行参数，可提高生产效率、降低能耗与废品率。例如，通过优化 SMT 贴片的贴装顺序，可减少贴片机的移动路径，提升单位时间贴装数量；通过精准控制回流焊温度曲线，可降低焊锡膏损耗与元器件损坏风险。此外，加强生产过程中的质量管控，减少因质量问题导致的返工与报废，也是控制成本的重要途径。

不同行业对 PCBA 加工的需求存在显著差异，加工企业需根据行业特点进行针对性服务。消费电子行业对 PCBA 的小型化、轻量化与低成本要求较高，加工过程中需重点关注高密度组装技术与成本控制；工业控制行业则更注重 PCBA 的稳定性与抗干扰能力，需在元器件选型、线路设计与防护工艺上进行强化；医疗电子行业对 PCBA 的安全性与可靠性要求最为严格，加工过程需遵循严格的行业标准，所有元器件需具备医疗认证，同时需通过多轮严苛的性能测试与稳定性验证。满足不同行业的个性化需求，是 PCBA 加工企业提升市场竞争力的关键。

PCBA 加工过程中面临的常见问题包括焊接缺陷、线路故障与元器件损坏等，需采取针对性措施进行解决。焊接缺陷中的虚焊问题多由焊锡膏用量不足、温度曲线异常或元器件引脚氧化导致，可通过调整焊锡膏印刷参数、优化回流焊温度曲线及对元器件引脚进行预处理来解决；线路故障中的短路问题可能源于焊锡膏溢出、线路设计缺陷或异物残留，需通过加强印刷质量控制、优化 PCB 设计与改善生产环境来排查；元器件损坏多由静电损伤、温度过高或安装不当引起，可通过配备防静电设备、严格控制生产环境温度与规范安装操作来预防。建立完善的问题排查与解决机制，是保障 PCBA 加工顺利进行的重要支撑。

PCBA 加工的标准化作业是确保产品质量稳定性的核心保障。加工企业需建立完善的作业指导书（SOP），对各工序的操作流程、工艺参数、设备使用规范与质量检测标准进行明确规定。作业指导书需根据产品类型与工艺升级进行及时更新，确保操作人员能够依据最新标准开展工作。同时，加强对操作人员的培训，使其熟练掌握操作技能与质量控制要点，具备识别与处理常见问题的能力。定期开展生产过程审核与工艺评审，及时发现标准化作业中存在的问题并进行改进，可进一步提升 PCBA 加工的质量稳定性。

清洁工艺在 PCBA 加工中常被忽视，但对产品性能与使用寿命具有重要影响。焊接过程中产生的助焊剂残留、油污与灰尘等杂质，可能导致线路腐蚀、绝缘性能下降甚至短路故障。PCBA 清洁通常采用超声波清洗技术，通过超声波的空化作用去除表面杂质，清洗液多采用环保型溶剂，既保证清洁效果又符合环保要求。清洗完成后需进行烘干处理，确保 PCBA 表面干燥无水渍残留。对于高密度、细间距的 PCBA 产品，还需采用精密清洗工艺，避免清洗过程中对元器件造成损伤。

PCBA 加工的仓储与运输环节同样需要严格管控，以保证产品质量不受影响。成品 PCBA 需存放在干燥、通风、防静电的仓库环境中，仓库温度控制在 15-30℃，相对湿度保持在 40%-60%。存储过程中需采用防静电包装袋或托盘进行包装，避免元器件受到静电损伤与物理碰撞。运输环节需选择具备防震、防潮与防静电措施的运输工具，同时对包装进行加固处理，防止运输过程中因震动、颠簸导致元器件脱落或线路损坏。对于长途运输或出口的 PCBA 产品，还需考虑环境温度与湿度变化，采取相应的防护措施。

综上所述，PCBA 加工是一项融合了精密制造、质量管控与个性化服务的系统工程。从 PCB 裸板制作到成品检测，从元器件甄选到工艺优化，每一个环节的质量控制都直接关系到最终产品的性能与可靠性。在电子制造业快速发展的背景下，PCBA 加工企业需不断提升技术水平、完善管理体系，以满足不同行业的多样化需求，为电子设备的创新与升级提供坚实支撑。只有在各个环节都做到精益求精，才能生产出高质量的 PCBA 产品，为电子产业的持续发展注入动力。
