藏在电子设备里的 “隐形骨架”：PCB 到底是个啥？

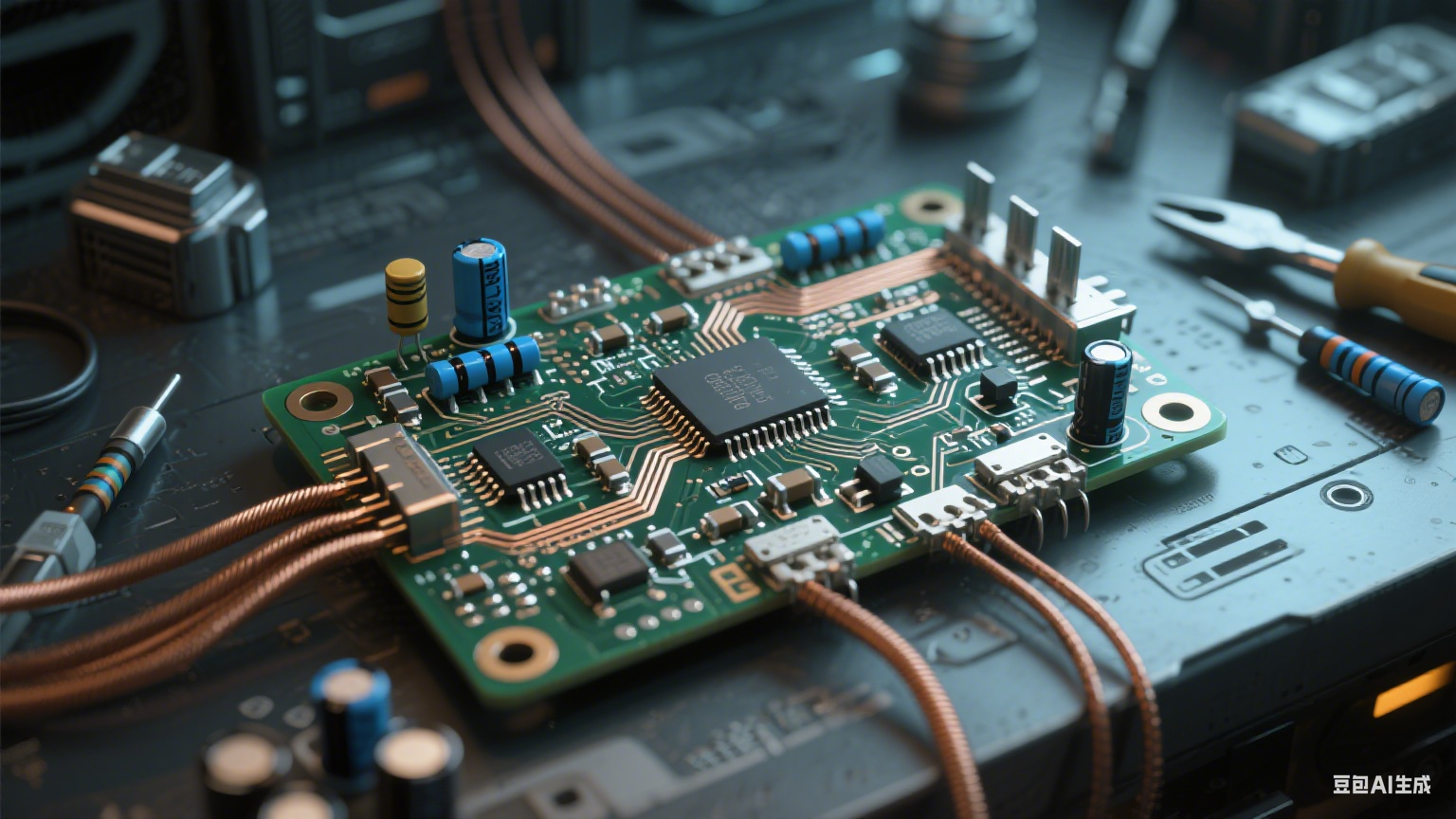

拿起手机刷短视频、打开电脑写方案、用微波炉热午饭，这些日常动作里藏着同一个 “幕后功臣”——PCB。可能有人听着觉得陌生，其实它就是印刷电路板，你拆开任何一件电子设备，里面那块带着密密麻麻铜线和零件的绿色板子，十有八九就是它。这东西看着不起眼，却是所有电子产品的 “神经中枢”，少了它，再厉害的芯片也只能当块废石头。

PCB 的核心作用说穿了很简单：给电子元件搭个 “舞台”，再用铜线把它们连起来。就像家里的电路布线，插座、开关、电器得靠电线连通才能工作，PCB 上的铜线就是缩小版的 “电线”，电阻、电容这些元件就是 “电器”。不同设备的 PCB 长得天差地别，手机里的得做得又薄又小，服务器里的可能比课本还大，有的甚至能折叠弯曲，贴在智能手表的曲面屏下面。

咱们平时见得最多的是绿色 PCB，其实这颜色纯属 “行业习惯”。早期制作 PCB 时，阻焊层涂料常用环氧树脂加绿色颜料，一来绿色对眼睛友好，工人检修时不容易疲劳，二来这种涂料成本低、附着力强。后来虽然有了红色、蓝色甚至黑色的选项，但绿色已经成了主流，就像可乐默认是棕色一样，属于行业里的 “潜规则”。

PCB 的制作过程堪称 “精细活”，从一块普通的绝缘基板到成品，得经过十多道工序。首先得在基板上刷一层感光油墨，然后用激光把设计好的电路图案 “印” 上去，接着放进腐蚀液里，没被油墨盖住的铜皮会被腐蚀掉，剩下的就是电路雏形。之后还要钻孔、镀铜、焊接元件，最后再喷上阻焊层、印上标识。整个过程就像做精密的手工艺术品，差 0.1 毫米都可能导致电路不通。

按层数分，PCB 能分成单面板、双面板和多层板。单面板最基础，只有一面有铜线，成本低但功能简单，常见于收音机、计算器这类简单设备。双面板两面都有铜线，中间靠过孔连接，能用在电视机、路由器上。多层板就更高级了，能有 4 层、6 层甚至几十层，像三明治一样把铜线夹在中间，手机、电脑主板用的都是这种，既能节省空间，又能实现复杂的电路功能。

很多人拆设备时会发现，有的 PCB 上元件密密麻麻，有的却很稀疏，这其实和 “集成度” 有关。集成度高的 PCB，能在很小的空间里塞下上千个元件，这就得靠 SMT（表面贴装技术）。这种技术能把比米粒还小的元件直接贴在 PCB 上，不用像以前那样钻孔插脚，不仅节省空间，还能提高生产效率。现在的智能手机主板，巴掌大的地方就能集成处理器、内存、摄像头模块等上百个元件，全靠 SMT 技术的加持。

PCB 的质量直接决定了电子设备的寿命和稳定性。好的 PCB 用的是耐高温、抗腐蚀的基板，铜线厚度均匀，焊点饱满光亮；差的 PCB 可能用劣质基板，时间长了容易变形，铜线还可能氧化脱落，导致设备频繁出故障。比如有的便宜路由器用几个月就断网，拆开一看往往是 PCB 上的焊点氧化了，而高端路由器的 PCB 能用上五六年都没问题。

除了常见的刚性 PCB，还有柔性 PCB（FPC）和刚柔结合 PCB。柔性 PCB 用的是聚酰亚胺基板，能像纸一样弯曲、折叠，特别适合智能手表、折叠手机这类需要变形的设备。刚柔结合 PCB 则是把刚性和柔性部分结合起来，比如笔记本电脑的屏幕排线，连接屏幕的部分需要弯曲，就用柔性 PCB，固定在机身里的部分则用刚性 PCB，兼顾了灵活性和稳定性。

PCB 行业里还有个有趣的 “DIY 玩家圈”，很多电子爱好者会自己设计、制作 PCB。他们用专门的软件画出电路图案，然后通过厂家定制小批量的 PCB，收到后自己焊接元件，做出收音机、游戏机、传感器等小装置。现在还有 “洞洞板” 这种简化版 PCB，板子上全是小孔，玩家可以用导线任意连接元件，不用设计复杂的电路图案，特别适合新手入门。

随着物联网、人工智能的发展，PCB 也在往 “高端化” 方向走。比如 5G 基站用的 PCB，需要承受高频信号，对铜线的精度和基板的绝缘性要求极高；自动驾驶汽车里的 PCB，不仅要体积小、集成度高，还得能抵抗高温、震动，确保在极端环境下也能正常工作。未来甚至可能出现 “柔性透明 PCB”，贴在窗户上就能当太阳能充电器，或者嵌在衣服里变成智能穿戴设备的一部分。

平时咱们用电子设备时，其实能间接判断 PCB 的好坏。比如充电时设备是否发烫严重，如果发烫厉害，可能是 PCB 的散热设计不好，或者铜线太细导致电流过大；再比如设备是否经常死机、卡顿，排除软件问题后，很可能是 PCB 上的元件接触不良，或者电路设计有缺陷。遇到这种情况，别轻易自己拆开修，尤其是多层板，随便动一下可能就把电路搞坏了。

PCB 虽然是工业产品，但和我们的生活息息相关。从孩子玩的电动玩具，到医生用的监护仪，再到太空里的卫星，都离不开它。它就像电子世界的 “隐形骨架”，默默支撑着各种设备的运转。现在全球每年要生产几十亿块 PCB，不同国家的技术各有侧重，比如日本的柔性 PCB 做得好，韩国在高端多层板上有优势，咱们国家则是 PCB 生产大国，从低端到高端的产品都能造。

很多人可能没意识到，PCB 的回收利用也是个重要问题。废弃电子设备里的 PCB 含有铜、金等贵金属，还有铅、汞等有害物质，如果随意丢弃，不仅浪费资源还会污染环境。现在有专门的企业会回收废弃 PCB，通过环保工艺提取贵金属，再把绝缘基板加工成再生材料。这既能减少污染，又能实现资源循环，算是 PCB 生命周期里的 “最后一站”。

电子设备更新换代越来越快，PCB 的技术也在不断进步。从早期的单面板到现在的几十层高速板，从刚性基板到柔性透明基板，PCB 的每一次升级都推动着电子产品变得更轻薄、更智能、更耐用。说不定再过几年，我们手里的手机、电脑里的 PCB 会变得完全不一样，甚至可能融入到衣服、家具这些日常用品里，成为真正 “隐形” 却又不可或缺的存在。
