拆解开的 “电子心脏”：PCBA 加工那些事儿

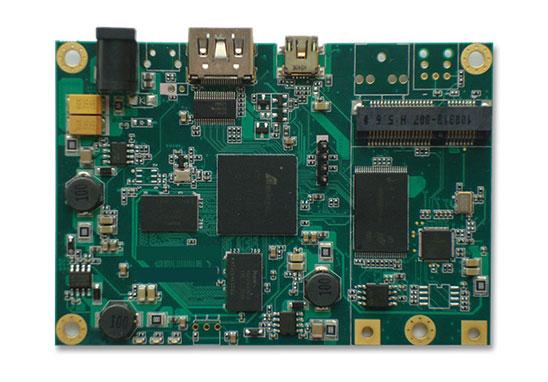

说起 PCBA，可能不少人会觉得陌生，但提到家里的路由器、手机充电器、智能手环，几乎没人不熟悉。这些电子产品里最核心的 “骨架”，其实就是经过加工的 PCBA 板。简单说，PCBA 就是把各种电子元器件 “组装” 到印刷电路板（PCB）上的成品，没有它，再精密的芯片也只是块没用的硅片，再灵敏的传感器也无法传递信号。

PCBA 加工可不是把零件往板子上一贴那么简单，整个过程更像一场精密的 “搭建工程”，每一步都藏着门道。从最初的 PCB 板选型，到元器件采购、贴片焊接，再到最后的测试检验，任何一个环节出问题，都可能让整批产品报废。

先聊聊加工的 “地基”——PCB 板的选择。别看这板子长得都差不多，都是带着密密麻麻铜线的绿色硬板，实际上门道可不少。按层数分有单层、双层和多层板，家里常用的小电器可能用双层板就够了，但像电脑主板、手机主板这种复杂设备，就得用到四层甚至更多层的板子。板材的材质也有讲究，普通的 FR-4 环氧玻璃布基板是最常见的，耐高温、绝缘性好，价格也适中；如果是要用到汽车、航空航天这些特殊场景，就得选更耐高低温、抗震动的特殊材质板材。选对 PCB 板，相当于给后续加工打下了好底子。

接下来是元器件的 “准备工作”—— 采购和检验。这一步简直是 PCBA 加工的 “第一道防线”。元器件的质量直接决定了最终产品的性能，比如一个劣质的电容可能会让充电器频繁损坏，一颗不合格的电阻可能导致智能手环续航骤降。采购时不仅要认准正规渠道，还要根据产品需求选对型号，比如同样是电容，贴片电容体积小适合小型设备，电解电容容量大更适合电源类产品。更重要的是 “来料检验”，工人会用放大镜查看元器件的外观有没有破损、引脚有没有变形，还要用专用仪器测试性能参数是否达标，不合格的元器件必须直接淘汰，绝不能流入下一环节。

然后就到了加工的 “核心步骤”—— 贴片和焊接。这可是个技术活，现在正规工厂基本都用自动化设备干活，效率和精度比人工高太多。首先是 “钢网印刷”，把一块特制的钢网盖在 PCB 板上，用刮板把焊锡膏漏印到需要焊接元器件的焊盘上。焊锡膏就像 “电子胶水”，既能固定元器件，又能传导电流。接下来是 “贴片”，贴片机的 “手臂” 会精准抓取料盘里的元器件，按照预设的程序，以毫米级的精度贴到焊盘上。不同元器件的贴装顺序也有讲究，一般先贴小尺寸的电阻、电容，再贴大一些的芯片、连接器，避免后面操作时碰到已贴好的小元器件。

贴片完成后，就要进入 “回流焊炉” 进行焊接了。这个炉子就像一个 “精密烤箱”，温度会按照预设的曲线慢慢升高再降低：先预热，让焊锡膏里的溶剂挥发；然后升温到 “活性区”，让焊锡膏里的助焊剂发挥作用，去除焊盘和元器件引脚上的氧化层；最后升到 “回流区”，焊锡膏融化成液态，牢牢粘在焊盘上；冷却后，焊锡凝固，元器件就稳稳地固定在了 PCB 板上。整个过程温度控制得特别严格，高一点可能会烧坏元器件，低一点焊锡融化不充分，容易出现虚焊。

焊接完成后，还得进行 “补焊和修理”。虽然自动化设备很精准，但偶尔还是会出点小问题，比如有的元器件贴歪了、有的焊盘漏焊了、有的出现了 “连锡”（相邻的焊盘被焊锡连在了一起）。这时候就需要技术过硬的工人用烙铁进行手工修补，比如用吸锡带把多余的焊锡吸掉，或者重新加点焊锡把虚焊的地方补好。这个环节特别考验工人的耐心和手艺，眼睛要尖，手要稳，不然很容易把元器件搞坏。

最后一步，也是最关键的 “收尾工作”—— 测试和检验。这一步是确保 PCBA 板能正常工作的 “最后关卡”。首先是 “外观检验”，用放大镜或者 AOI（自动光学检测）设备查看有没有漏贴、错贴元器件，焊接点有没有虚焊、连锡、假焊等问题。然后是 “电气性能测试”，工人会把 PCBA 板接到测试治具上，通电后检测各个引脚的电压、电流是否正常，功能是否能实现，比如测试充电器的输出电压是否稳定，测试控制板的按键是否能正常触发指令。对于一些精密产品，还会进行 “环境测试”，比如把 PCBA 板放到高低温箱里，模拟不同的使用环境，看看性能会不会受影响。只有所有测试都合格的 PCBA 板，才能算是真正的 “成品”，进入下一轮的产品组装。

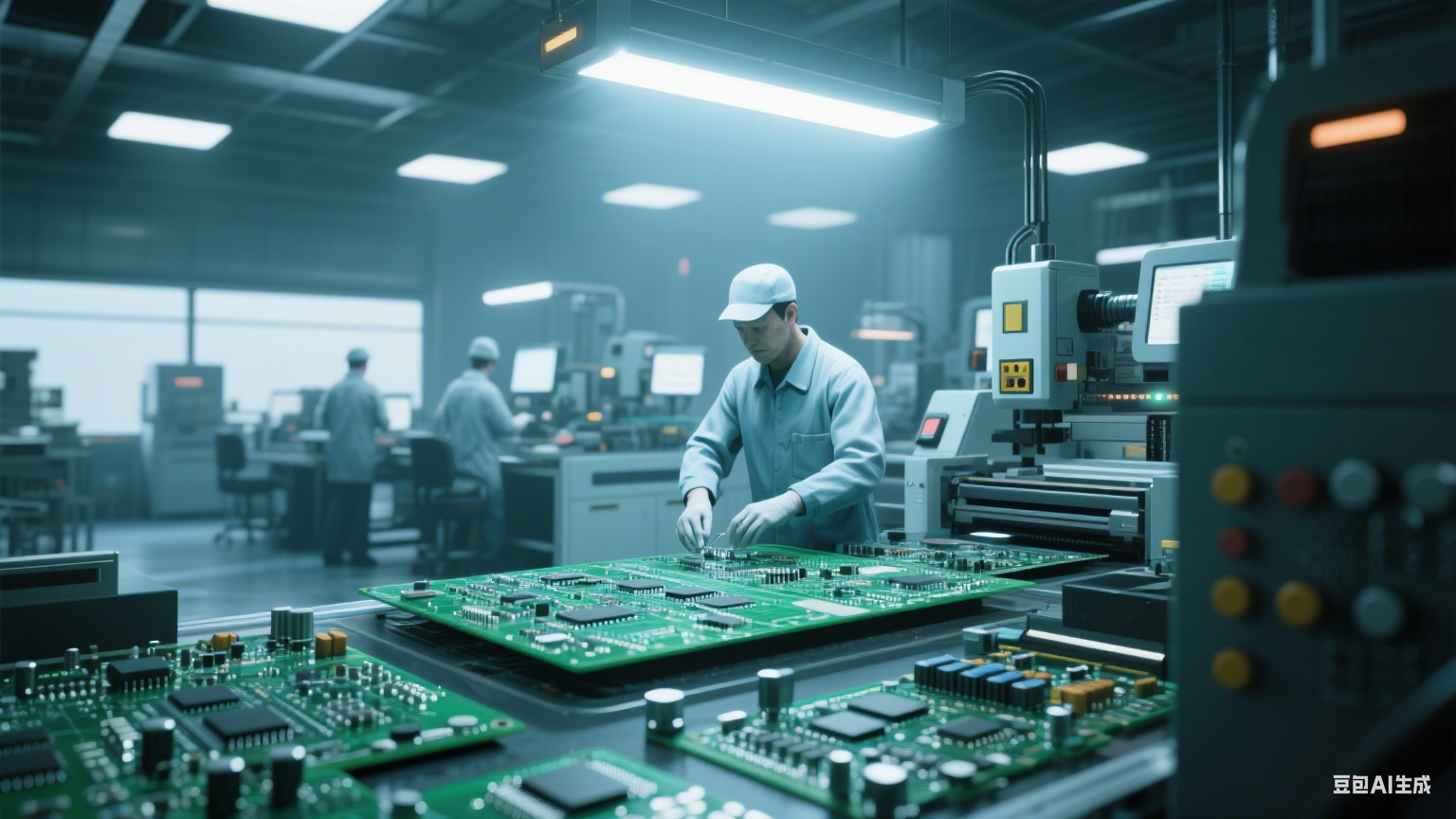

除了这些主要步骤，PCBA 加工中还有很多容易被忽略的 “细节”，这些细节往往决定了产品的品质。比如车间的 “防静电措施”，电子元器件特别怕静电，一点点静电就可能击穿芯片，所以工人进入车间必须穿防静电服、戴防静电手环，设备也要接地。还有 “车间环境”，灰尘太多可能会影响焊接质量，湿度太高容易导致元器件受潮，所以正规工厂的车间都会控制温湿度和洁净度。另外，不同产品的加工工艺也有差异，比如医疗设备的 PCBA 加工要求更高，不仅要符合医疗行业的标准，还要通过更严格的可靠性测试，确保在复杂的医疗环境中稳定工作。

可能有人会问，既然 PCBA 加工这么复杂，为什么不都用人工来做呢？其实早期确实是人工焊接，但人工效率太低，一块复杂的 PCB 板可能要焊几个小时，而且精度根本达不到要求，比如贴装一颗只有几毫米大的芯片，人工很难保证位置准确。现在的自动化设备一小时能贴装几千甚至上万个元器件，精度能控制在 0.01 毫米以内，这是人工根本无法比拟的。不过自动化也不是万能的，像一些特殊形状的元器件，或者小批量的样品加工，还是需要人工辅助操作。

还有个常见的误区，很多人觉得 PCBA 加工就是 “越贵越好”，其实并不是这样。加工成本主要和 PCB 板层数、元器件种类、加工批量有关，比如多层板比单层板贵，进口元器件比国产元器件贵，小批量加工比大批量加工贵。选择加工方案时，应该根据产品的实际需求来定，比如做一个简单的玩具控制器，用单层板加普通元器件就完全够用，没必要花大价钱用多层板和进口元器件；但如果是做工业控制设备，就得舍得在板材和元器件上投入，毕竟设备稳定性太重要了。

说了这么多，其实 PCBA 加工就像 “做蛋糕”：PCB 板是蛋糕胚，元器件是奶油和水果，贴片焊接是裱花，测试检验是最后品尝。每一步都得用心，每一个细节都不能马虎，才能做出 “好吃又好看” 的成品。现在我们用的各种电子产品之所以越来越小巧、越来越智能，背后都离不开 PCBA 加工技术的不断精进。下次再拿起手机充电器或者智能音箱时，不妨想想它里面那块小小的 PCBA 板，背后藏着这么多复杂的工序呢。
