PCB,即印制电路板,是电子设备中承载电路元件与信号传输的核心载体。这种看似普通的基板上,细密的铜箔线路如同城市中的交通路网,将电阻、电容、芯片等元件紧密连接,支撑起设备的正常运转。从智能手机、笔记本电脑到家用电器、工业仪器,几乎所有电子产物的内部都能找到它的身影,其设计与制作的精度直接影响着设备的性能与稳定性。

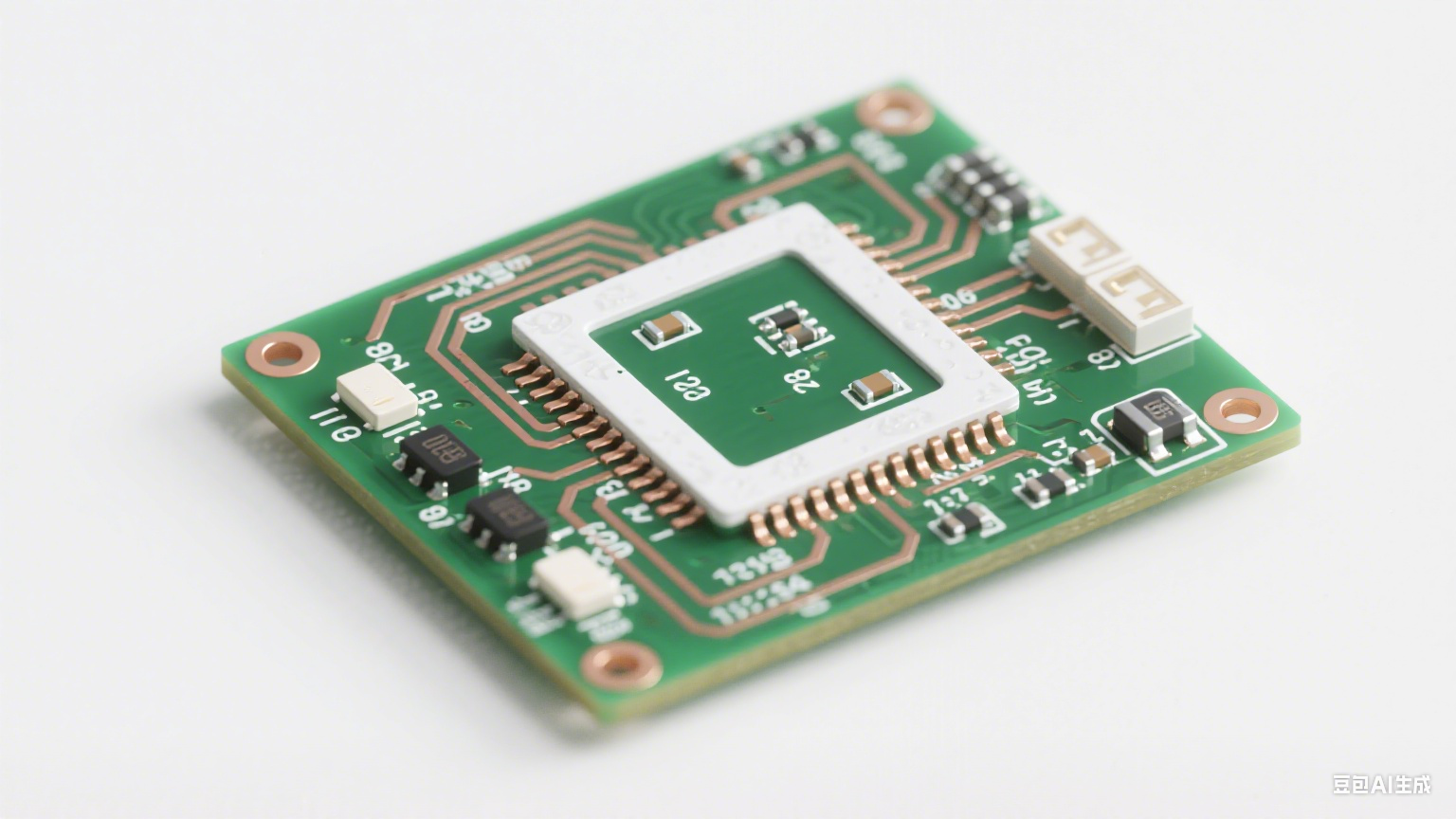

PCB 的基本结构由基板、铜箔、阻焊层和丝印层四个核心部分构成。基板作为基础支撑,通常选用环氧树脂与玻璃纤维复合而成的 FR-4 材料,这种材料兼具绝缘性、耐热性与机械强度,能为电路提供稳定的安装平台。铜箔则通过压合工艺附着在基板表面,经过蚀刻形成特定的导电线路,其厚度多在 18μm 至 70μm 之间,不同厚度对应着不同的电流承载能力。阻焊层覆盖在铜箔线路之上,以绿色最为常见,既能够防止线路氧化受潮,又能避免元件焊接时出现短路问题。丝印层则位于最外层,用白色油墨印刻出元件标号、极性标识等信息,为后期的组装与维修提供清晰指引。

方寸之间的电路脉络:PCB 的构造与奥秘

不同类型的 PCB 在构造与应用场景上存在显著差异。单面板是结构最简单的一种,仅在基板的一面布设铜箔线路,成本较低但线路布局受限,多用于收音机、遥控器等功能单一的小型设备。双面板则在基板的正反两面都设置了线路,两面之间通过金属化孔实现电气连接,这种设计让线路布局更加灵活,广泛应用于打印机、路由器等中等复杂度的电子设备中。多层板的结构更为复杂,由三层或更多的单面板通过绝缘层压合而成,层与层之间同样依靠金属化孔连通,其内部可以布设大量细密的线路,且能有效减少电磁干扰,是智能手机、计算机主板、服务器等高端电子设备的核心部件。

PCB 的制作过程包含一系列精密且严谨的工序。首先是线路设计环节,工程师借助专业的 EDA 软件绘制电路原理图与 PCB 版图,版图设计需综合考虑元件布局、线路走向、散热需求等多重因素,确保信号传输的稳定性与抗干扰能力。设计完成后,将版图数据导入光绘机,制作出用于曝光的菲林片。基板预处理阶段,需对 FR-4 基板进行裁剪、打磨与清洗,去除表面的油污与杂质,为后续的铜箔附着做好准备。

接下来是图形转移工序,将预处理后的基板均匀涂布感光油墨,经过烘干后覆盖菲林片进行曝光。受光线照射的感光油墨会发生固化反应,而被菲林片遮挡的区域仍保持液态,随后通过显影液冲洗掉未固化的油墨,基板表面便呈现出与菲林片一致的线路图形。蚀刻环节是制作线路的关键,将带有图形的基板放入蚀刻液中,未被感光油墨覆盖的铜箔会被腐蚀去除,留下固化油墨保护的铜箔线路,蚀刻完成后需用脱墨液清除残留的感光油墨。

钻孔工序需要使用高精度钻孔机在基板上钻出定位孔与金属化孔,钻孔精度需控制在 0.1mm 以内,以保证后续元件安装与层间连接的准确性。对于多层板而言,钻孔后还需进行孔金属化处理,通过化学沉铜与电镀铜工艺,在孔壁内侧形成导电层,实现不同线路层之间的电气连通。阻焊层制作与图形转移工序类似,通过涂布、曝光、显影等步骤,在基板表面形成覆盖线路的阻焊膜,并预留出元件焊接的焊盘区域。

丝印工序则使用丝印机将元件标识等信息印刻在阻焊层表面,经过高温烘干后,PCB 的外观与功能标识基本成型。最后是表面处理与检测环节,常见的表面处理方式有喷锡、沉金、OSP 等,目的是增强焊盘的可焊性与抗氧化性。检测阶段需通过目视检查、AOI 自动光学检测、飞针测试等手段,排查线路短路、断路、焊盘缺陷等问题,确保每一块 PCB 都符合质量标准。

PCB 所使用的材料对其性能有着决定性影响。基板材料除了常见的 FR-4 外,还有适用于高频通信设备的聚四氟乙烯基板,其介电常数低,信号传输损耗小;以及用于高温环境的陶瓷基板,具备优异的耐热性与导热性。铜箔的材质分为电解铜箔与压延铜箔,电解铜箔成本较低,适用于普通电子设备;压延铜箔的延展性与导电性更优,常用于柔性 PCB 与高端设备中。阻焊油墨需具备良好的绝缘性、耐化学腐蚀性与耐温性,部分特殊场景还会选用耐高温的聚酰亚胺阻焊材料。

柔性 PCB 是 PCB 家族中颇具特色的一员,其基板采用聚酰亚胺或聚酯薄膜等柔性材料,能够实现弯曲、折叠甚至卷曲,非常适合用于可穿戴设备、折叠屏手机、医疗器械等对空间与形态有特殊要求的产品。柔性 PCB 的制作工艺与刚性 PCB 基本类似,但在材料选择与工序控制上更为严格,例如柔性基板的耐弯折次数需达到数万次以上,线路的抗拉伸能力也需经过特殊处理。

在电子设备的组装过程中,PCB 的质量直接关系到整机的可靠性。焊盘氧化、线路虚焊、金属化孔导通不良等问题,都可能导致设备无法正常工作甚至损坏。因此,PCB 的质量检测环节至关重要,除了生产过程中的在线检测外,部分高端 PCB 还需进行环境可靠性测试,如高低温循环测试、湿热老化测试、振动冲击测试等,以验证其在不同使用环境下的稳定性。

PCB 的设计与制作中还隐藏着许多细节考量。例如,在高频线路设计中,需控制线路的特征阻抗,避免信号反射;电源线路与接地线路的布局需合理规划,减少接地环路带来的干扰;发热元件周围需预留足够的散热空间,或采用导热垫与散热孔设计,确保基板温度控制在安全范围内。这些细节的把控,考验着工程师的专业素养与经验积累。

从一块普通的绝缘基板到承载复杂电路的核心部件,PCB 的每一个制作环节与材料选择都凝聚着精密制造的智慧。它虽常常隐藏在电子设备的内部,却如同神经网络一般,默默支撑着现代电子技术的发展与进步,成为连接电子元件与智能功能的重要桥梁。
