PCBA 加工那些事儿：从焊点到整机的隐形密码

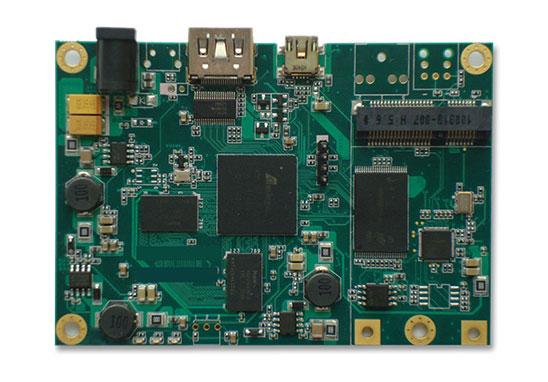

提起电子产品，多数人第一反应是手机、电脑这些光鲜的成品，却很少有人留意藏在机身内部的 “骨架”——PCBA 板。这块布满元器件和线路的绿色基板，堪称电子产品的 “大脑中枢”，而 PCBA 加工就是赋予这块基板生命的魔法工序。小到儿童玩具里的控制模块，大到航天设备中的核心电路板，都离不开一套精密且严谨的加工流程，每一个焊点、每一根线路都藏着决定产品寿命的密码。

PCBA 加工绝非简单的 “零件拼接”，从设计文件审核到最终成品测试，至少要经过十几道核心工序。首先得对客户提供的 Gerber 文件进行 “体检”，看看线路布局是否合理、焊盘大小是否标准，要是这里出了纰漏，后面再努力也是白费功夫。接着是焊膏印刷环节，钢网的开孔精度直接影响焊膏量，多一点可能造成短路，少一点又会导致虚焊，经验丰富的师傅凭手感就能调整到最佳状态。贴片机则像高速运转的 “绣花针”，几秒钟就能把几百个微型元器件精准安放到指定位置，比人工操作精准百倍。

元器件贴好后就进入回流焊阶段，传送带带着电路板穿过高温炉，焊膏在不同温区逐渐融化、凝固，牢牢锁住元器件。这个过程中温度曲线的控制堪称 “技术活”，不同规格的元器件耐受温度不同，比如电容怕高温，电阻怕骤冷，必须根据物料清单定制专属温度曲线。曾经见过一家小作坊为了省时间用固定曲线焊接，结果一批电路板里三成出现元器件脱焊，直接造成几万块的损失。

焊接完成后，PCBA 板还要经过严格的 “体检”。AOI 光学检测设备就像火眼金睛，能快速识别出虚焊、漏焊、元器件错配等问题，精度可达到 0.01 毫米。对于一些高密度的电路板，还需要人工用放大镜辅助检查，尤其是 BGA 封装的芯片，藏在底部的焊点肉眼难辨，必须用 X 光检测设备才能看清内部状况。有次帮朋友检修他公司的设备，拆开后发现 PCBA 板上有个电容极性焊反了，就是因为出厂时没做好全检，导致设备用了没几天就烧了。

PCBA 加工的品质还藏在细节里。比如助焊剂的选择，水溶性助焊剂环保但腐蚀性强，必须彻底清洗；松香型助焊剂残留少，却可能影响高频信号传输。基板材质也有讲究，普通消费电子产品用 FR-4 环氧玻璃布基板就行，工业设备得用耐高温的聚酰亚胺基板，而航天领域则要用到成本高昂的陶瓷基板。还有焊接后的清洗工艺，人工擦拭效率低且容易有死角，正规厂家都会用超声波清洗机，通过高频振动去除残留助焊剂，避免后期出现线路腐蚀。

随着电子产品向小型化、高集成度发展，PCBA 加工也在不断升级。01005 规格的元器件已经很常见，这种比米粒还小的零件，贴片机需要搭配更高精度的吸嘴才能操作。柔性 PCBA 板的应用越来越广，它能弯曲折叠，特别适合可穿戴设备和折叠屏手机，加工时需要专用的载具固定，防止焊接过程中变形。还有埋置电阻、电容技术，直接把元器件嵌入基板内部，既节省空间又提升了信号稳定性，不过这种工艺对加工设备的要求更高，目前只有少数大厂能批量生产。

不同行业对 PCBA 加工的要求天差地别。消费电子追求性价比和产能，一条生产线一天能加工几万块板子，但对寿命要求不算极致，能用两三年就行；工业控制领域更看重稳定性，有些设备要在高温、高湿的环境下连续工作十几年，所以加工时必须选用工业级元器件，还要做三防处理 —— 涂覆一层特殊涂料，防水、防潮、防腐蚀；医疗设备则有更严苛的标准，不仅元器件要符合医疗认证，加工过程还要全程追溯，每块板子都有专属的二维码，能查到生产时间、操作人员、物料批次等所有信息。

PCBA 加工行业里还藏着不少 “坑”。有些不良厂家为了压低成本，会用翻新的元器件，外表看起来和新的一样，实际使用寿命可能只有原装的十分之一。还有的会偷工减料，比如该用无铅焊料却换成有铅的，虽然焊接效果差不多，但不符合环保标准，一旦出口就会被卡住。更有甚者在测试环节偷懒，只做简单的通断测试，省略了老化测试，导致产品刚出厂没问题，用几个月就频繁出故障。所以找加工厂家时，一定要去车间实地考察，看看设备是否先进、检测流程是否完善，别光图便宜吃大亏。

现在越来越多的厂家开始重视智能化生产。车间里随处可见 AGV 机器人穿梭运送物料，MES 系统能实时监控每道工序的进度和品质，一旦出现异常就会自动报警。有些大厂还引入了数字孪生技术，在电脑上就能模拟整个加工过程，提前发现潜在问题。智能化不仅提高了效率，还降低了人为失误，以前人工贴装元器件的合格率大概在 98% 左右，现在自动化生产线能稳定在 99.9% 以上。不过智能化设备的投入不小，一套高端贴片机就要几百万，这也是中小加工厂难以快速升级的原因。

PCBA 加工的未来还会有更多新变化。随着 5G 技术的普及，电路板需要传输更高频率的信号，这就要求线路布局更加优化，基材也要有更好的高频性能。新能源汽车的爆发式增长，带动了车载 PCBA 的需求，这类板子要能承受震动和宽温范围，加工标准比普通消费电子严格得多。还有物联网设备的兴起，大量低成本、低功耗的 PCBA 需求涌现，催生出更高效的柔性生产线。或许用不了多久，3D 打印 PCBA 技术就能成熟，到时候电路板不再是平面的，而是可以做成各种复杂的立体结构，进一步缩小电子产品的体积。

选择 PCBA 加工厂家时，除了看价格和品质，交货周期也很关键。电子产品更新换代快，有时候晚交货几天就可能错过市场窗口期。正规厂家会有完善的物料库存管理系统，能快速响应订单，一般样板 3-5 天就能交货，批量生产 7-15 天即可完成。售后服务也不能忽视，靠谱的厂家会提供免费的技术咨询，出现问题能及时派人检修，不像有些小作坊收了钱就不管不顾。

其实 PCBA 加工就像做菜，同样的食材（元器件），不同的厨师（加工厂家）做出来的味道（品质）天差地别。有的追求快节奏的 “快餐”，能满足基本需求但口感一般；有的讲究精雕细琢的 “私房菜”，从选材到烹饪都精益求精，口感自然出众。而我们在选择时，既要考虑预算，也要明确自身需求，消费电子类产品可以选性价比高的厂家，工业、医疗类产品则必须认准有资质、口碑好的服务商。

从一块空白的基板到布满元器件的 PCBA 板，每一道工序都凝聚着技术人员的心血。那些看似不起眼的焊点，实则是电子产品稳定运行的基石；那些复杂的线路布局，藏着工程师对性能的极致追求。随着技术的不断进步，PCBA 加工的精度会越来越高，成本会越来越低，能实现的功能也会越来越强大。未来，当我们拿起更轻薄、更智能的电子产品时，或许还能想起背后这套默默运转的加工体系，想起那些为 “电子生命” 赋能的幕后英雄。

在这个技术迭代加速的时代，PCBA 加工行业还在不断突破边界。新的材料、新的设备、新的工艺持续涌现，推动着电子产品向更优性能、更低功耗、更小体积发展。那么，面对这些不断涌现的技术变革，不同领域的企业该如何调整自身的加工策略，才能在激烈的市场竞争中占据先机？这或许是每个从业者都需要深入思考的问题。
