PCBA 加工那些事儿：从一块板到智能设备的诞生密码

提起 PCBA 加工，不少人可能会觉得陌生，但其实我们每天接触的手机、电脑、智能手表，核心都离不开这块小小的电路板。它就像电子设备的 “心脏血管系统”，元器件是 “器官”，线路是 “血管”，只有加工过程精准到位，设备才能稳定运转。很多人以为 PCBA 就是简单的 “焊零件”，但真正懂行的人都知道，这背后藏着一整套精细到毫米甚至微米级的技术逻辑。

PCBA 加工的第一步是PCB 裸板制作，这可不是随便找块塑料板印上线条那么简单。首先得根据设计图在基板上覆盖铜箔，接着用感光油墨和紫外线进行 “曝光显影”，就像给基板 “拍照片” 一样，把需要的线路图案固定下来。然后通过蚀刻工艺去掉多余的铜箔，再钻上密密麻麻的小孔 —— 这些孔有的是给元器件 “安家” 的，有的是让不同层线路连通的 “通道”。最后还要做表面处理，比如喷上一层抗氧化的锡膏，不然裸铜暴露在空气中很容易生锈，影响后续焊接。

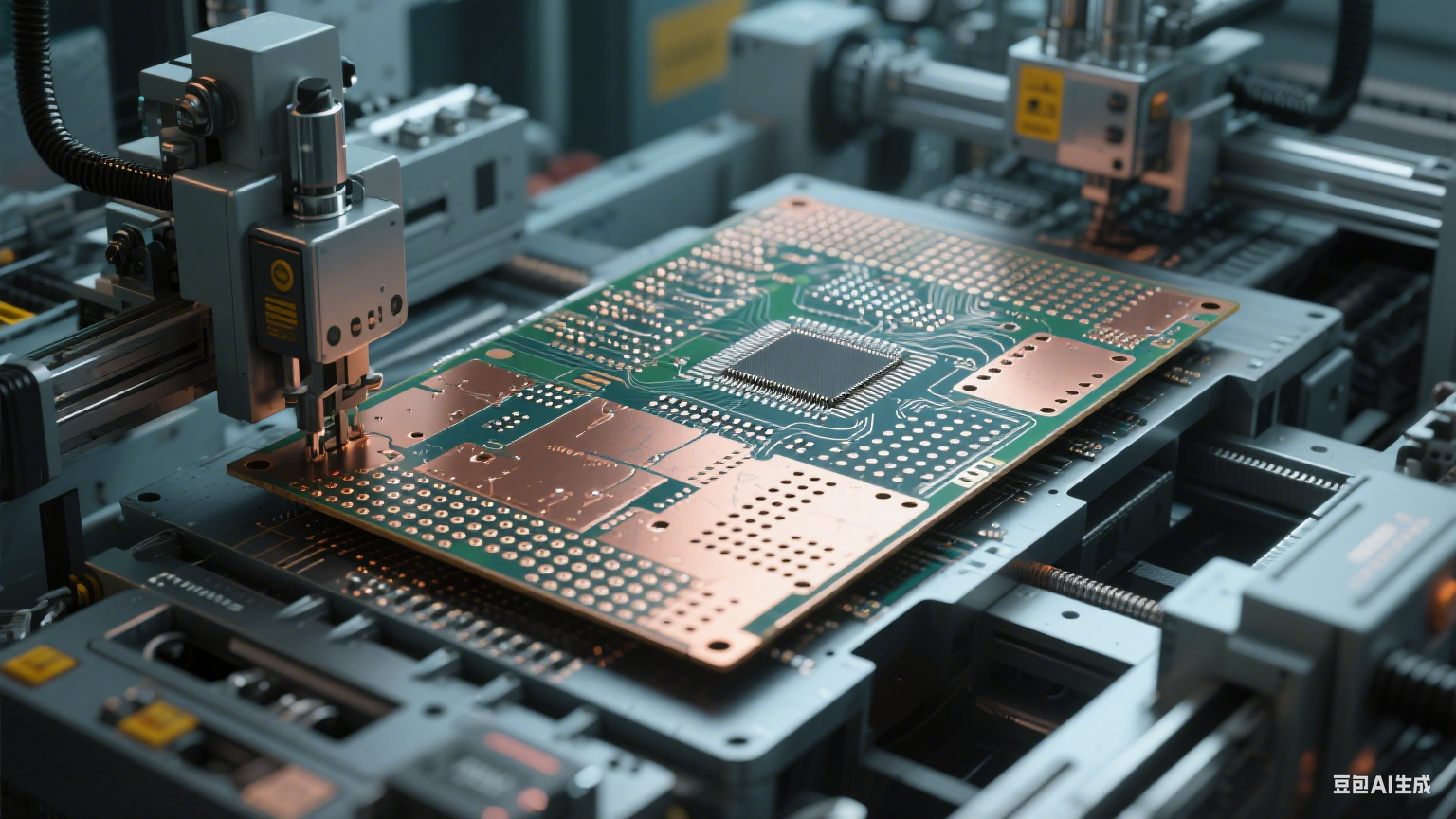

裸板做好后，就进入最关键的SMT 贴片环节。这一步堪称 “微观世界的精密组装”，全靠自动化设备大显身手。首先要在裸板的焊盘上印锡膏，这个过程得用钢网精准控制用量，多了会短路，少了焊不牢。接下来贴片机登场，它的 “手臂” 比头发丝还灵活，能抓起比米粒还小的元器件，以每秒几个的速度精准贴在指定位置。贴好的板子还要过回流焊炉，炉内温度从室温逐渐升到 200 多摄氏度，再慢慢冷却，锡膏在高温下融化又凝固，把元器件牢牢 “粘” 在板子上。

SMT 贴片完成后，还有DIP 插件和后焊工序。有些体积较大的元器件，比如电容、连接器，不适合贴片工艺，就需要人工或机器插到底板的孔里，这就是 DIP 插件。插件后的板子要经过波峰焊，让焊锡像波浪一样没过板子底部，把插件的引脚焊牢。对于一些特殊位置的元器件，或者需要手工调整的焊点，就轮到后焊师傅出场了。他们拿着电烙铁，手法娴熟地补焊、修整，确保每个焊点都饱满可靠。

加工过程中的质量检测同样不能马虎。首先是 AOI 自动光学检测，机器通过高清摄像头拍摄板子，和标准图像对比，能快速找出漏贴、错贴、虚焊等问题。对于 BGA 这类底部有焊点的元器件，还需要 X-Ray 检测，利用 X 光穿透板子，看清底部焊点的情况，避免出现 “暗病”。人工检测也必不可少，质检员拿着放大镜，逐一检查每个焊点和元器件，有时候还要用万用表测试电路通断，确保没有短路或断路。

PCBA 加工的难度还体现在工艺细节上。比如高密度板上的线路间距只有 0.1 毫米，比一张纸还薄，加工时稍有偏差就会造成线路短路。再比如焊接温度的控制，不同元器件的耐温性不同，有的芯片只能承受 230 摄氏度，有的电容却需要更高温度才能焊牢，这就需要精准设置回流焊炉的温度曲线。还有防静电措施，很多元器件对静电特别敏感，哪怕是人体身上的静电都可能把它们击穿，所以车间里所有人都要穿防静电服、戴防静电手环，设备也要接地。

不同行业对 PCBA 的要求也千差万别。消费电子比如手机，要求板子体积小、重量轻，还得经得起摔碰，所以会用柔性基板和微型元器件；工业设备的 PCBA 则更看重稳定性，哪怕在高温、潮湿、多粉尘的环境里也要长期工作，因此会选择耐高温、抗腐蚀的材料；医疗设备的 PCBA 要求最高，不仅要稳定，还要通过严格的医疗认证，确保不会因为电路故障影响患者安全。

现在的 PCBA 加工还在朝着智能化、绿色化方向发展。智能工厂里，AGV 机器人会自动运送基板和元器件，MES 系统能实时监控每个工序的进度和质量，出现问题马上报警。绿色加工则体现在材料回收和能耗控制上，很多工厂开始使用无铅锡膏，减少重金属污染，回流焊炉也采用了节能技术，降低电力消耗。这些变化不仅提高了生产效率，也让 PCBA 加工更加环保可持续。

不过 PCBA 加工行业也面临不少挑战。元器件小型化的趋势越来越明显，现在已经出现了 01005 规格的贴片电阻，体积只有 0.4 毫米 ×0.2 毫米，对贴片机的精度要求越来越高。全球元器件供应的波动也让加工厂头疼，有时候一个小小的芯片缺货，整个生产线都得停工。还有人力成本上升的问题，熟练的后焊师傅和质检员越来越难招，倒逼企业加快自动化转型。

PCBA 加工就像一门 “精细活”，每一个环节都藏着大学问。从设计图纸到成品板子，少则十几道工序，多则几十道，任何一个细节的疏忽都可能导致产品报废。但正是这份精益求精，才让无数电子设备得以正常运转，支撑起我们的智能生活。未来随着技术的不断进步，PCBA 加工还会带来哪些惊喜？又会攻克哪些技术难题？这值得每个行业从业者和科技爱好者期待。

常见问答

1. 问：PCBA 和 PCB 有什么区别？

答：PCB 指的是印制电路板，也就是没有焊接元器件的裸板；PCBA 是 “印制电路板组件” 的简称，是 PCB 裸板经过贴片、插件、焊接等工序后，装有元器件的成品板子。简单说，PCB 是 “半成品”，PCBA 是 “成品”。

2. 问：SMT 贴片和 DIP 插件哪个更好？

答：两者没有绝对的好坏，适用场景不同。SMT 贴片适合体积小、批量大的元器件，优点是效率高、精度高、板子体积小；DIP 插件适合体积较大、引脚较多的元器件，优点是安装牢固、便于维修。很多 PCBA 会同时采用两种工艺。

3. 问：PCBA 加工后为什么会出现虚焊？

答：虚焊主要和这几个因素有关：锡膏用量不足或质量太差、焊接温度不够或时间太短、焊盘或元器件引脚有氧化层、贴片机定位不准。虚焊是 PCBA 常见故障，会导致电路接触不良，需要通过 AOI 检测和人工复检及时发现。

4. 问：做 PCBA 加工需要提供哪些资料？

答：通常需要提供 Gerber 文件（包含 PCB 的线路、阻焊、丝印等信息）、BOM 表（元器件清单，注明型号、规格、数量）、坐标文件（元器件在 PCB 上的位置坐标），如果有特殊要求，还要提供装配图和工艺说明。

5. 问：PCBA 的保质期一般是多久？

答：PCBA 的保质期没有统一标准，主要看存储条件和材料质量。如果存放在干燥、阴凉、防静电的环境中，没有受到物理损伤，一般能保存 1-3 年。但元器件本身有保质期，比如电解电容容易老化，所以存放时间越长，出现故障的风险越高。
