PCBA 打样:小批量试产背后的品质密码

PCBA 打样作为电子制造链条的前置核心环节,如同产品正式量产前的 “压力测试”,直接决定后续批量生产的稳定性与成本控制效率。无论是消费电子的智能手环,还是工业设备的控制模块,几乎所有电子终端的诞生,都离不开这一关键步骤的反复打磨。专业的 PCBA 打样服务能帮助企业提前暴露设计缺陷、验证工艺可行性,是降低量产风险的重要屏障,在电子产业升级浪潮中愈发凸显其不可替代的价值。

电子工程师对设计方案的每一次优化,往往都需要通过打样来落地验证。从元器件选型的合理性到 PCB 布局的信号完整性,从焊接工艺的适配性到测试流程的完备性,打样过程中暴露的任何微小问题,都可能在量产阶段被放大为影响产品可靠性的重大隐患。正因如此,优质的 PCBA 打样服务不仅是简单的 “按图加工”,更需要具备从设计审核到工艺优化的全链条技术能力,成为连接设计理念与实物产品的关键桥梁。

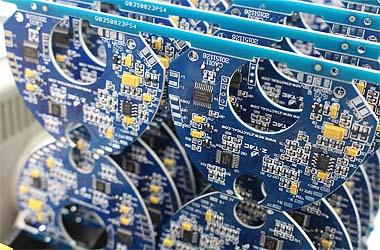

PCBA 打样:小批量试产背后的品质密码

PCBA 打样的完整流程涵盖多个精密环节,每个步骤的把控精度都直接影响最终样板品质。首先是设计文件审核,专业打样厂家会借助 CAM 软件对 Gerber 文件、BOM 清单等核心资料进行全面校验,重点核查焊盘大小是否匹配元器件封装、走线间距是否符合工艺标准、孔径设置是否合理等细节,这一步能有效规避因设计疏漏导致的打样失败。审核通过后进入PCB 制作阶段,根据设计要求选择合适的基板材质与厚度,经过曝光、显影、蚀刻等工序制作出裸板,随后进行阻焊层涂布与丝印,确保 PCB 板的电气性能与标识清晰度。

元器件采购与管控是 PCBA 打样的另一关键节点。打样所需元器件往往品类多、数量少,部分特殊元器件还存在交期紧张的问题,这就要求打样厂家具备完善的供应链体系,能快速对接正规元器件供应商,确保采购的元器件质量可靠、参数达标。元器件到货后需经过严格的检验流程,通过外观检查、性能测试等手段剔除不良品,避免因元器件问题影响样板功能。接下来的贴片与焊接工序对精度要求极高,目前主流的 SMT 贴片技术通过自动化设备实现元器件的精准定位与贴装,再经过回流焊或波峰焊完成焊接。焊接过程中需精确控制温度曲线,防止出现虚焊、假焊、连锡等常见缺陷,这些缺陷不仅会导致样板功能异常,还可能增加后续维修的难度。

焊接完成的 PCBA 样板并非直接交付,还需经过多维度的测试与调试。首先进行外观检测,通过放大镜或 AOI 设备检查焊点质量与元器件贴装情况;随后进行电气性能测试,利用万用表、示波器等仪器检测电路的通断性、电压电流参数是否符合设计标准;对于功能复杂的样板,还需进行专项功能测试,模拟实际使用场景验证其各项功能是否正常运行。测试中发现的问题需及时反馈给工程师进行调试,必要时还需修改设计方案重新打样,直到样板各项指标均达到预期标准。

不同行业对 PCBA 打样的需求存在显著差异,这就要求打样服务具备一定的定制化能力。消费电子领域的 PCBA 打样通常追求小型化、轻薄化,对 PCB 板的层数与布线密度要求较高,同时对打样周期敏感,需要快速响应市场迭代需求;工业控制领域则更注重样板的稳定性与抗干扰能力,基板材质需具备良好的耐高温、耐潮湿性能,打样过程中需强化环境适应性测试;医疗电子领域的 PCBA 打样对安全性与可靠性要求最为严苛,不仅要符合行业特定的认证标准,元器件选型还需满足医疗级资质,打样后的测试流程也更为繁琐,需通过多重合规性验证。

选择合适的 PCBA 打样厂家是确保打样质量与效率的关键。企业在筛选服务商时,除了关注价格与交期,更应考察其技术实力与服务经验。具备专业实验室与资深工程师团队的厂家,能在设计优化、工艺改进等方面提供更有价值的建议;完善的质量管理体系则是品质保障的核心,从原材料入库到样板交付的全流程质检,能最大限度降低打样风险;此外,良好的售后服务也不可或缺,打样后出现问题时,及时的技术支持与解决方案能帮助企业节省大量时间成本。

随着电子技术的快速发展,PCBA 打样技术也在不断升级迭代。柔性 PCB 打样、高频高速 PCB 打样等新兴需求逐渐增多,推动打样厂家持续更新设备与工艺;AI 技术在打样检测中的应用,使得缺陷识别更加精准高效,进一步提升了样板的合格率;而环保理念的普及,则促使行业在基板材料、焊接辅料等方面向绿色环保方向转型。这些技术变革不仅提升了 PCBA 打样的专业水准,也为电子产业的高质量发展提供了有力支撑。

PCBA 打样看似是电子制造中的 “小步骤”,实则承载着产品品质的 “大责任”。从设计理念的初次落地到量产方案的最终确定,每一块合格的 PCBA 样板都凝聚着设计、工艺、测试等多环节的专业付出。面对日益复杂的电子产品需求与激烈的市场竞争,如何通过精准高效的打样服务提升产品竞争力,将成为更多企业需要深入思考的课题。

常见问答

  1. PCBA 打样的周期通常需要多久?

打样周期受样板复杂度、层数、元器件采购难度等因素影响,一般简单双面板打样可在 3-5 个工作日完成,多层板(8 层及以上)或含特殊元器件的样板,周期可能延长至 7-15 个工作日。

  1. PCBA 打样与量产在工艺上有哪些主要区别?

打样更侧重快速验证设计,工艺上可能采用灵活度较高的小批量生产设备,对成本控制要求较低;量产则需采用自动化程度更高的生产线,优化工艺参数以提升效率、降低单位成本,同时会增加更多全检环节。

  1. 打样过程中常见的失败原因有哪些?

主要包括设计文件错误(如封装 mismatch、走线短路)、元器件质量问题(如假料、参数不达标)、焊接工艺缺陷(如温度曲线异常导致虚焊)、测试流程疏漏(如未覆盖关键功能点)等。

  1. 如何判断 PCBA 样板的质量是否合格?

可从外观(焊点饱满、无连锡、元器件贴装整齐)、电气性能(通断正常、电压电流稳定)、功能测试(各项功能符合设计要求)、环境适应性(高温、低温、湿度测试下性能稳定)等多个维度进行判断。

  1. 小批量打样与大批量量产之间需要做好哪些衔接工作?

需完成设计方案的最终确认、工艺参数的优化定型、元器件供应链的批量备货、生产线的调试与产能爬坡、质量检测标准的细化完善,以及针对打样中发现问题的整改措施落地等工作。
