工业以太网选型避坑指南:EtherCAT还是PROFINET?听老工程师一句劝

干这行十五年,最烦的就是选协议。

真的,每次新项目上马,一会议室的人吵得面红耳赤,销售拍胸脯说都能用,老板问你到底选哪个便宜,电气那边又强调实时性——头大。工业以太网这玩意儿,水太深。不是说技术本身多高深,是生态和习惯绑得太死。

上个月一个做包装线的朋友半夜打电话,说产线一上伺服就掉线,查了三天,最后发现是某品牌的EtherCAT从站芯片批次问题,气得他直骂娘。❗这种坑,没踩过的人根本想象不到。

那些年我们追过的现场总线,回不去了

还记得08年左右,厂里清一色DP线缆,紫色护套,粗得要命。后来RS485慢慢不够用了,带宽、拓扑、诊断全拉胯。然后以太网就来了,一开始大家还矜持,搞什么Modbus TCP,简单是简单,但实时性?别提了。

2012年我第一次用EtherCAT,德国倍福当时在国内推得猛,一张主站卡上万块,但从站响应那叫一个快。说实话,那时觉得这技术真神奇——数据帧像火车一样穿过每个节点,从站硬件直接读写,根本不过CPU。延迟微秒级,当时觉得以后所有运动控制都得是这个。结果呢?PROFINET和EtherNet/IP也活得挺好,甚至CC-Link IE Field在日系那块还很硬。

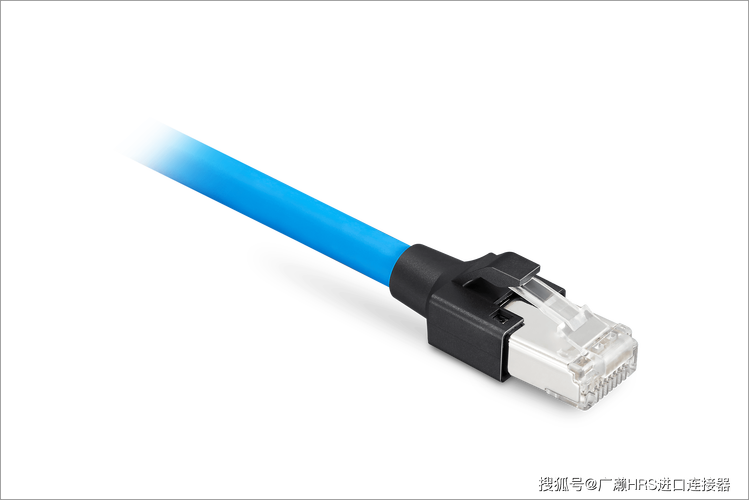

工厂车间内工业以太网线缆连接电机驱动器
工厂车间内工业以太网线缆连接电机驱动器

不过话说回来,多协议共存就是噩梦。一个设备支持A,另一个得配B,网关价格离谱,配置工具还互相看不对眼。有一次我们集成西门子PLC和第三方I/O,因为PROFINET的GSDML文件版本不对,整整折腾了两天。那个抓狂啊——你看着指示灯闪得正常,但就是连不上。

EtherCAT vs PROFINET:不是技术之争,是习惯之争

很多人问我到底该选哪个。我反问:你PLC用的谁家?如果是西门子,那别犹豫,就PROFINET,哪怕你觉得IRT好像配置麻烦点。它那个拓扑诊断简直是神器,在线看网络结构,哪里掉线一目了然。但如果你搞高速运动控制,比如多轴贴片、印刷套印,EtherCAT的分布式时钟和低抖动特性是真的香。💡

还有EtherNet/IP,罗克韦尔那边用得广。这协议吧,基于标准TCP/UDP,感觉开放,但实时性真不行,靠CIP Sync勉强撑着。今年有个项目上Rockwell的大PLC,为了兼容一堆旧设备,只能选它,结果做精确同步还得额外配1588交换机,成本又上去了。

问:小厂资源有限,哪种协议最适合起步?
答:如果只做简单逻辑和低速采集,Modbus TCP就行,交换机都不用管型。但如果你以后肯定要上运动控制,建议一开始就押EtherCAT,从站ASIC便宜,主站用IGH开源方案也能跑。就是别想着以后换协议,换一次脱层皮。

问:为什么我的EtherCAT网络偶尔丢包,日志里看得见WKC错误?
答:九成是物理层!别老盯着配置。线缆、接头、EMC,甚至电源纹波都可能。我见过最离奇的一次,旁边变频器一启动,EtherCAT就掉线一两秒,最后发现是没走专用的屏蔽以太网线,国产无牌水晶头镀层太薄。❗所以千万别省那几块钱的线。

工程师正在用笔记本电脑诊断工业以太网故障
工程师正在用笔记本电脑诊断工业以太网故障

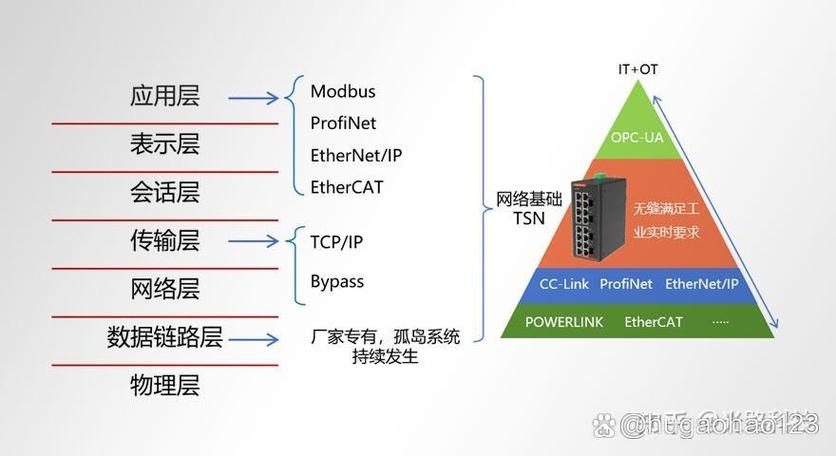

TSN算是新希望吗?

TSN算是新希望吗?
TSN算是新希望吗?

时间敏感网络(TSN)这两年吹得神。IEEE 802.1标准族,保证确定性传输,理论上不同协议可以共网。听起来很美。但说实话,我去年年底才真正用上第一批支持TSN的交换机,MOXA的,配置Web界面还一堆选项看不懂。要普及,早着呢。

而且,现在OPC UA over TSN的生态还没完全建立起来。大厂互相观望,谁也不肯真正放开。我悲观估计,真正的融合还得等个三五年。这期间,我们还得忍受多协议转换的麻烦。

有次去一家德资汽车零部件厂,看到全车间PROFINET,一个网关没见着,优雅至极。羡慕归羡慕,但想想人家是集团统一标准,咱比不了。所以选型这事儿,真的不是纯技术决策,商业格局、供应商绑定、工程师技能树,甚至老板的人脉,全搅和在一起。

问:未来会不会出现一统江湖的工业以太网协议?
答:几乎不可能。现在已经是春秋战国,每家都有自己的护城河。TSN也许能让它们在底层共处,但应用层协议(比如PROFINET、EtherCAT的协议栈)不会消亡。作为用户,我们能做的就是摸清自己产线的数据流特征,别被销售带偏。✅

最后啰嗦一句,不要忽略布线。屏蔽层单端接地还是双端接地、等电位连接、最小弯曲半径——这些细节才是日后稳定性的关键。去年处理一个故障,最后发现是电缆桥架跟动力线平行走了三十米,愣是耦合干扰进来。查得我怀疑人生。线缆上的标记都磨没了,夜间十二点拿着手电对着图纸一根一根摸。这行当,经验就是靠坑砸出来的。
