伺服电机选型那些坑,我替你踩过了

上个月那个项目,差点毁在一颗伺服电机上。

真的,现在想起来还心有余悸——明明参数表上写得清清楚楚,额定转矩、转速、惯量比,算得也挺对,怎么一上机就抖得跟筛糠似的?后来发现,问题出在“动态”两个字上。静态计算没毛病,但是设备一跑起来,工况瞬变,电机选型就露馅了。

说实话,伺服电机选型这事儿,教科书上那套流程,只能保你不死,不能保你活得好。

选型不是看参数表那么简单

我刚入行那会儿,总以为拿着负载惯量、扭矩需求,按样本册去套就行。那时候觉得西门子、三菱、安川的样本册就是圣经——后来才明白,那是广告,不是设计手册。💡

举个例子:同样功率的伺服电机,不同品牌、甚至同品牌不同系列的“惯量比”容忍度能差出一倍。你如果迷信“功率匹配”,嘿嘿,准备换联轴器吧。有一回我们用了一款国产伺服,参数直逼日系,结果在高速启停的包装机上,连轴器三个月断两次。查下来,电机转子惯量太小,冲击全让机械结构吃了。

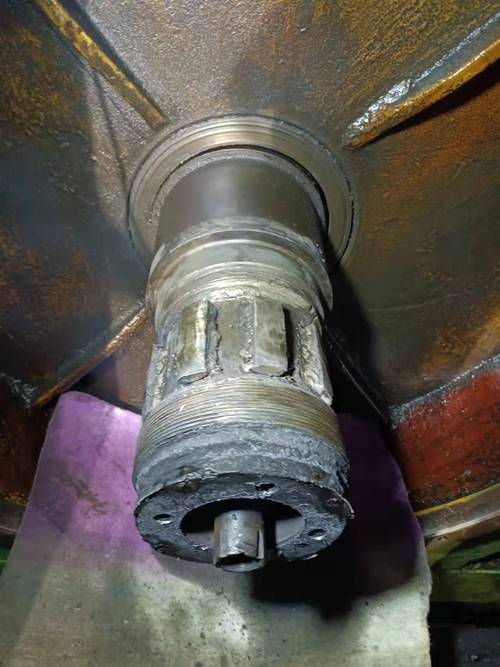

伺服电机联轴器断裂故障实物图
伺服电机联轴器断裂故障实物图

所以现在,我给团队定了个死规矩:选型前,必须拿到真实的负载惯量实测值,不是估算!用扭力扳手和编码器去测,哪怕多花半天时间。因为——惯量匹配这事儿,容错率比你想象的低得多。

惯量匹配:一个被低估的杀手

惯量匹配:一个被低估的杀手
惯量匹配:一个被低估的杀手

接着上面说。很多工程师,包括过去我自己,只盯着连续扭矩和峰值扭矩。但伺服电机是个“响应系统”,不是稳态出力机。负载惯量与电机转子惯量的比值,直接影响系统稳定性和响应速度。

那到底多少合适?❗

问:我看样本册上写惯量比推荐30:1以内,是不是只要满足这个就没事?

答:那是低速非频繁启停场合的“底线值”。如果你搞的是高速取放、频繁正反转,建议控制在5:1以下。超过10:1,增益必须调得很高,容易振荡;超过20:1,基本上就是个烧钱老虎——要么你加行星减速机,要么等着机械共振。有一次我们为了省一个减速机,选了号称“高惯量适配”的伺服,结果调试了三天,PID参数调到手软,最终不得不加机械阻尼,成本反而更高。

问:那高惯量伺服电机和低惯量怎么选?是不是高惯量的更万能?

答:又是一个误区。高惯量电机确实对负载惯量不敏感,但它的转子本身惯量大,意味着加速需要更大电流,制动时回馈能量也多。如果你用在那种需要极高加速度的小型设备上,比如贴片机、端子压接,高惯量电机会让你吃尽苦头——响应慢、发热大。反而是低惯量电机,搭配好驱动器里的前馈和滤波,效果拔群。不过话说回来,低惯量电机对机械传动的间隙又特别敏感,丝杠有背隙的话,立刻吱吱叫给你听。所以这是系统问题,不是单单一个电机参数能决定的。

调试现场的那些糟心事

伺服电机选对了,只是过了第一关。调试才是真正让你血压飙升的环节。 😡

我记得有次现场,设备一上电,电机就尖叫,刺耳的那种。第一反应:增益太高。降了增益,不叫了,但跟随误差变大,定位不准。再加点积分,又振荡。那个下午,我就像在走钢丝。后来才发现,是编码器电缆屏蔽层被一个学徒工扯断了,干扰信号混进了反馈回路。你说这找谁说理去?

伺服电机编码器电缆屏蔽破损细节图
伺服电机编码器电缆屏蔽破损细节图

所以我现在特别在意电气安装规范。动力线和编码器线必须分开走,哪怕多用几根扎带。接地必须用粗铜编织带,别拿细导线糊弄。还有,驱动器参数里的“陷波滤波器”真是个好东西——它能抑制特定频率的机械共振,只要你先用频谱分析找出那个峰值。但好多工程师懒得用,只会调那三个PID参数,结果调死调不出来。

另外,自动调谐不是万能的。驱动器自整定只能给个基础值,大部分场景需要在手动微调。尤其是负载变化大的工况,最好设置几组参数切换,或者用自适应功能。不然你就等着听振动交响曲吧。

别让编码器成为短板

别让编码器成为短板
别让编码器成为短板

伺服电机的精髓在闭环控制,而编码器就是闭环的眼睛。现在增量式编码器已经不够看了,绝对值编码器基本是标配——尤其是那些不允许回零的垂直轴、多关节机器人。但我发现,有些采购为了省钱,选了低线数的编码器,美其名曰“够用就行”。结果呢?低速爬行时,速度波动得像心跳;定位抖动超过0.01mm,客户直接退货。

除非你做的是一台风扇,否则别在编码器上抠门。现如今,23位、24位分辨率的单圈绝对值编码器已经很成熟,配合串行通信协议(比如BISS、EnDat),抗干扰和讯息完整性远胜传统脉冲式的。这钱花得值。✅

问:我这边设备运行一段时间后,伺服电机偶尔报位置偏差过大,重启又好了,怎么回事?

答:大概率是接线接触不良或者编码器进油污了。先检查航空插头有没有松,再用示波器看编码器信号波形。如果是光电池污染,那得拆开清理——但一定得在洁净环境下操作,不然越弄越脏。另外,电机轴承磨损也会导致这种偶发故障,因为径向跳动会干扰编码器气隙。这时候就得换了。

其实伺服电机技术本身一直在进步。像最新的直接驱动电机(DD马达)已经可以把伺服电机和负载做成一体,省去中间传动环节,响应快得吓人。但成本也高,不是所有场合都适用。而传统旋转伺服电机,搭配滚珠丝杠、齿轮齿条,依然占据大半壁江山。说穿了,技术选型就是妥协的艺术——在性能、成本、可靠性之间找那个平衡点。💡

最后再唠叨一句:别只看电机样本上的曲线,那是理想状态。真实工况下,电网波动、环境温度、润滑状态,甚至操作工的习惯,都在影响它。多去车间,多摸机台,比看一百本手册都强。
