变频驱动（VFD）节能改造：三年实战经验，这些坑我替你踩过了

上个月去东莞一家注塑厂回访，车间主任老周拽着我指着一台75kW的VFD，说：“这玩意儿三年省了十几万电费，可上个月突然炸了个IGBT，整条线停了两天。”他脸上那种又爱又恨的表情，太真实了。说实话，变频驱动这技术，早就不是新鲜玩意儿，但现场翻车的案例，我每年都能碰到七八个。有些错误低级得让人血压飙升——比如把水泵用的VFD直接套在传送带上，结果半年电机烧了。这些事儿，课本不会讲，手册里一笔带过，可恰恰是现场最要命的。

今天不搞科普，就聊点干的。你如果在琢磨怎么把VFD用扎实，或者刚被故障折磨过，也许能少走点弯路。

选型不当，等于埋了颗雷

很多人以为VFD选型就是按电机功率匹配。大错特错。❗ 轻则性能打折，重则炸机。关键得看负载类型。恒转矩负载（比如传送带、挤出机）和平分转矩负载（风机、水泵）完全两码事。水泵用平方转矩特性，低频时电流小，普通VFD没问题。但传送带要求全频段额定转矩，你选个通用型，低速时根本带不动，然后操作工拼命调高加速时间——电机过流、变频器频繁报警，恶性循环。我见过最夸张的，一家食品厂用一台30kW轻型VFD驱动碎肉机，结果每次启动都跳过流，他们居然在接触器上并了个电阻“硬起”，两个月后模块炸成两半。

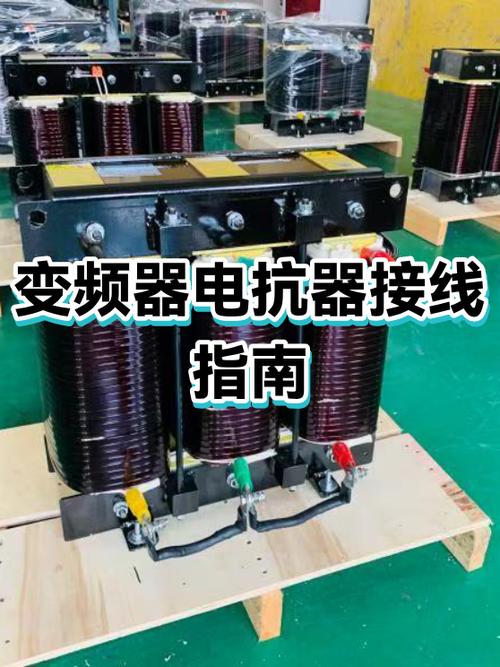

输出侧呢，长电缆情况，反射波会把电机端电压抬到近两倍DC母线电压，绝缘击穿警告。解决也不难：输出电抗器、正弦滤波器，或更简单的——缩短线缆，但很多现场根本做不到，所以老老实实加电抗器吧。有个朋友说“我们那机器用了三年没事啊”，那是运气好，电缆正好不太长。别赌运气。

问：加输出电抗器能彻底消除谐波吗？
答：不能。它主要抑制高频尖峰和du/dt，降低电机噪音和发热，电压谐波畸变率能降一些，但不可能滤成正弦波。要真想干净，上正弦滤波器，价格贵几倍。对大多数应用，电抗器足够了——别再被供应商忽悠买昂贵滤波器，除非你带的是精密仪器。

现场调试：参数设置里的魔鬼细节

好啦，硬件配齐全了，上电调试。很多人啪一下恢复出厂设置，设个频率上下限就完事。然后发现电机啸叫、过载跳脱、共振……V/f曲线选错，是最常见又最隐蔽的坑。通用VFD默认线性V/f，但平方转矩负载比如风机，选用平方V/f能降低磁饱和，噪音小、温升低。有些老电工嫌麻烦不调，结果电机低频时发热严重，半年绝缘老化——问他为啥，说“我觉得默认就行”。我觉得不行。❗

还有加减速时间。默认可能设10秒，可你的工艺要求急停，那就得配合制动电阻或单元。没加制动，减速时间又调太短，很容易直流母线过压报警。我习惯先把减速时间设长，再逐步往回调，看到母线电压不飙过700V（对380V系统）为止。有一次调试绞车，没加制动单元，全靠惯性滑行，结果停不下来差点撞限位——手心冒汗。

💡 高级功能：很多VFD自带PID，做恒压供水特别香。调用睡眠功能，零流量时自动停机，比人工开关省心得多。但睡眠频率和唤醒压力偏差要反复试，不然一会儿起一会儿停，冲击管路。我一般让现场操作工先记录一周压力曲线，再设参数，比“盲调”可靠十倍。
