价值流图(VSM):你以为画出来就完事了?醒醒吧——

我至今记得第一次画价值流图(VSM)的场景。站在白板前,拿着马克笔,从供应商画到客户端,箭头、库存三角、数据框……花了一个下午。然后盯着那张图,心里冒出一句:就这? 一堆符号拼凑出来的流程图,能有多大用?后来才明白,当时根本没摸到门道。

价值流图这玩意,入门容易,画个八九不离十也就半小时功夫。但你要想让它真正变成改善利器,得先砸碎一个幻觉——VSM不是流程图。流程图告诉你物料怎么走的,VSM却把信息流、时间线、浪费点全撕开给你看。说实话,市面上培训课只会教你画现状图、未来图,然后做个实施计划,好像一切水到渠成。水到渠成?笑死。你回车间试试,计划执行不到三天就走样。

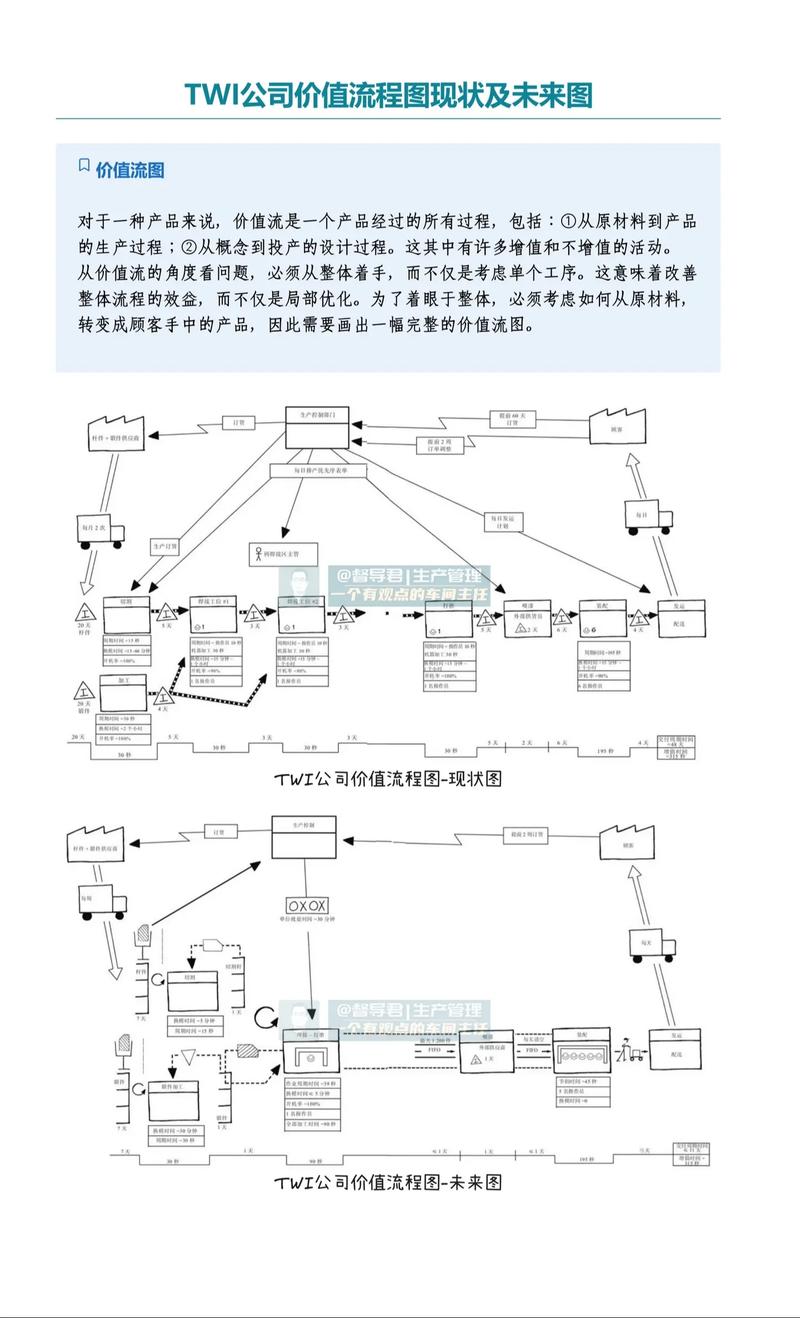

工厂价值流图绘制实例现状图
工厂价值流图绘制实例现状图

别再把 VSM 当成画图作业

别再把 VSM 当成画图作业
别再把 VSM 当成画图作业

我见过太多次——工业工程师趴在电脑前用 Visio 描半天,导出 PDF 发给领导,就交差了。这种 VSM 唯一的作用,可能是装点年度报告。真正的 VSM 必须走现场。你不到机床旁边蹲点,不掐秒表,不跟操作工抽烟聊天,画出来的数据全是注水猪肉。比如换模时间,标准作业表上写 12 分钟,实际呢?工具找半天,液压车挪三次,22 分钟过去了。这种差距,坐在办公室能发现?

问:价值流图到底能解决什么实际问题?不能只是一张图吧?
答:好问题。VSM 的核心是暴露系统性的浪费,不是点状的。举个例子:你看到车间里某台加工中心前堆着半成品,直觉是“生产不平衡”,于是增加班次。但 VSM 一画,信息流延迟 3 天、客户需求变异性被放大、中间库存掩盖了换模长的缺陷——问题根源可能在销售部给的生产计划。没有 VSM,你永远在打地鼠。❗

又问:那价值流图和传统精益工具,比如看板,怎么结合?
答:它们是连体婴儿。VSM 画出未来状态时,拉动系统的触发点、超市库存量、看板循环直接体现在图上。然后你才能设计实体看板。很多人搞反了,先上一堆看板架,结果流量没理顺,看板变成喊口号。💡

“现状图”画对了,问题才真正开始

画现状图最让我上火的,不是数据不准,而是大家不敢暴露真实库存。车间主任总觉得库存多点安全,被老板看到要挨骂,于是偷偷藏——有次我发现角落里有一批“调试件”,实际就是呆滞品,却在系统里挂着“在线品”名头。这种猫腻,你不在现场翻物料标签,根本查不出。所以画 VSM 要跟财务一样,搞突击盘点。带上扳手,亲手数!

现状图的价值在于算那条触目惊心的增值时间比。大多数工厂,从原材料进来到成品出去,增值时间(真正在加工的时间)占比不到 5%。剩下的 95% 时间,物料在睡觉、在等待、在搬运移。这个数字一甩出来,老板脸都绿了。但你要忍住,别急着跳到未来图——先让团队消化这份痛苦。否则改善意愿不强烈,后面推不动。

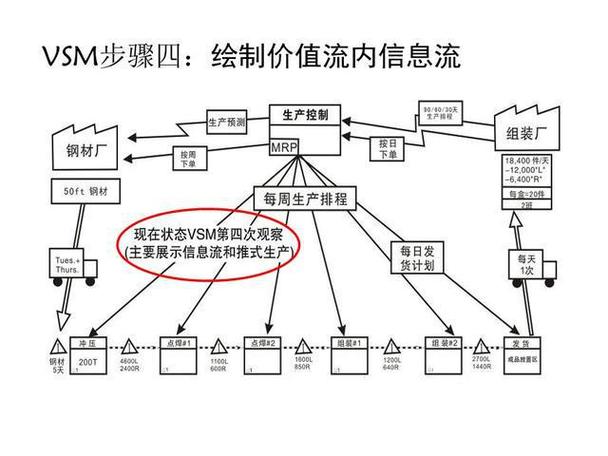

价值流图增值时间与总周期时间对比
价值流图增值时间与总周期时间对比

还有一点,别迷信软件。刚开始用 VSM,纸和铅笔最好使。你一边画,一边跟操作工聊,他们指出的浪费点比工业工程师总结的实在十倍。有一次,一个冲压工跟我说:“这个批次切换,光是找模具就浪费半小时,因为模具架标识褪色了,每次凭记忆找。” 这种细节,任何软件都采集不到。后来我们重新做了放错防呆的模具标识,换模时间直接降到 8 分钟。这不就是价值流图的威力?但前提是你得卷起袖子下车间。

未来图不是“理想图”,是“下一步可达成图”

未来图不是“理想图”,是“下一步可达成图”
未来图不是“理想图”,是“下一步可达成图”

我踩过最大的坑:把未来图当成终极蓝图。花了三个月设计一套完美的单件流、零库存系统,结果产线柔性不足,客户一改单,全线瘫痪。VSM 的精髓是小步快跑——未来图必须定在 6-12 个月内能落地的状态。你一口气想把整个流程变成连续流,供应商送货方式却没变,内部换模时间还没压缩,最后就是天天停产待料,得不偿失。

问:价值流图实施计划该怎么定优先级?我们资源有限。
答:抓瓶颈。用现状图找出循环时间最长、库存堆积最多的工序,先从这里下手。这个点一改善,整体流速就提上去,其他地方的压力反而会暴露出来,形成连锁优化。千万别搞多处开花,资源一分散,哪个都做不透。✅

另外,信息流的改善往往被忽略,但它是最大的隐藏宝藏。订单怎么传进来?计划怎么分解?异常怎么反馈?我跟过一次客户紧急订单,发现从销售接单到车间收到指令,竟然要过四道邮件转发、两遍 Excel 汇总,晚了整整一天半!后来引入简单的电子看板,指令直达到工序,大幅缩短了前置时间。这些在 VSM 上就是那条扭曲的信息流折线,你得使劲捋直。

还有——千万别把 VSM 搞成工程师独舞。没有班长、操作工、计划员参与,未来图就是空中楼阁。我一般用棕色纸铺满整面墙,让跨职能团队直接用便利贴往上面贴问题和想法。场面会很乱,但参与感强,落地阻力就小。结果有些人站三米远叉着腰看,我叫他:过来,摸一摸!这玩意不能光瞟一眼。

价值流图(VSM)这件事,说到底是逼你直面现实,然后一点点扯出改善空间。它不完美——有太多动态因素一张静态图捕捉不到——但你不画,连对话的基准都没有。最后啰嗦一句:画完图,一定要把行动计划钉在车间看板上,每周回顾。别锁在抽屉里!
