设备故障诊断:为什么振动分析依然是无可替代的看家本领

干了十几年设备维护,最怕听见那句话——「振动大,但不知道哪儿的毛病。」

振动分析这东西,说玄也玄,说实在也实在。可就是有太多人神神叨叨地看频谱,却连最基本的高频低频代表什么都稀里糊涂。先泼盆冷水:振动监测不是看几个峰值就能下结论的魔法。你得懂设备结构,懂工艺,甚至懂流体力学。有一回,一台离心泵振动超标,频谱上明明是一倍频突出,所有人嚷嚷着做动平衡。我摸了摸轴承座——温度不对。拆开一看,叶轮口环磨损严重,间隙大了三倍。❗这才是根源,不平衡只是结果。做了动平衡?好了三天,又振。

这种事儿遇多了,就特别想骂人。但又不得不承认,振动信号里确实藏着设备几乎所有的健康密码。

频谱里的「指纹」:从一倍频到齿轮啮合频率

搞故障诊断,最基础的功夫就是认「指纹」。不平衡、不对中、松动、轴承故障、齿轮故障……每种模式在频谱上都有独特的标记。但真实世界的信号从来不干净。比如一个简单的电机-泵机组,可能出现一倍频偏高,但同时还有二倍频、三倍频,甚至半倍频。这时候怎么办?

工业离心泵机组振动频谱图 不对中与松动复合故障特征
工业离心泵机组振动频谱图 不对中与松动复合故障特征

我的经验是,先看相位。相位不撒谎。不对中引起的振动,径向方向相位差接近180°(角不对中)或0°(平行不对中)。而松动,特别是地脚松动,常常伴随着方向性极强的倍频,而且加速度包络值会在某个方向突然飙高。说实话,这些教科书上都有,可一到现场就乱套了。关键要建立你自己的「故障档案库」。每台设备的原始频谱你都存下来了吗?趋势数据连续吗?报警值拍脑袋定的还是根据历史统计?这些才是故障诊断落地的痛点。

不过话说回来,这几年出现了不少新玩意儿。无线传感器便宜得像白菜,边缘计算盒子直接挂在DIN导轨上,频谱数据直上云端。某个品牌甚至搞出了振动传感器的「即贴即用」方案——撕开背胶贴到轴承座上,手机APP扫一下二维码,三分钟出趋势。💡爽是爽了,可隐患也埋下了。

智能诊断的幻觉:为什么AI还不能取代老师傅

你肯定在各种展会上见过那种炫酷的大屏,上面波形跳动,报警列表滚动,AI自动诊断报告写满了「滚动轴承保持架轻微损伤概率87%」。看起来很高级对吧?可实际用起来呢?我有一次特意把一台已知齿轮齿面剥落的减速箱频谱导入某AI系统,结果它给我输出「电机气隙不均匀可能性92%」。气得我差点摔电脑。❗

问题出在训练数据。绝大多数工业AI是在实验室里用少量样本训练的,甚至直接拿大学公开数据集微调。它没见过你车间里那个用了十五年的电机,没见过泵输送的是含颗粒物的浆料,更不知道你们为了赶产量把转速临时调高了10%。这些运维的「暗知识」才是故障诊断的精髓。所以,别急着让算法替代人。先把传感器的安装位置校准搞对,把基础数据洗干净。利用AI做辅助,而不是决策者。

问:我们厂刚上在线监测系统,但每天收到几十条报警,大部分是误报,怎么处理?

答:这太常见了。根源往往在于报警阈值设定不合理。不要直接用出厂默认值。花一周时间,在稳定工况下采集历史振动数据,计算每个测点的均值和标准差,然后按“均值±3倍标准差”设报警线。另外,设置报警延迟——持续超过10秒或30秒才触发报警,过滤掉瞬时干扰。✅ 再就是做关联报警,比如振动幅值超标的同时温度是否也升高,避免单一传感器误判。

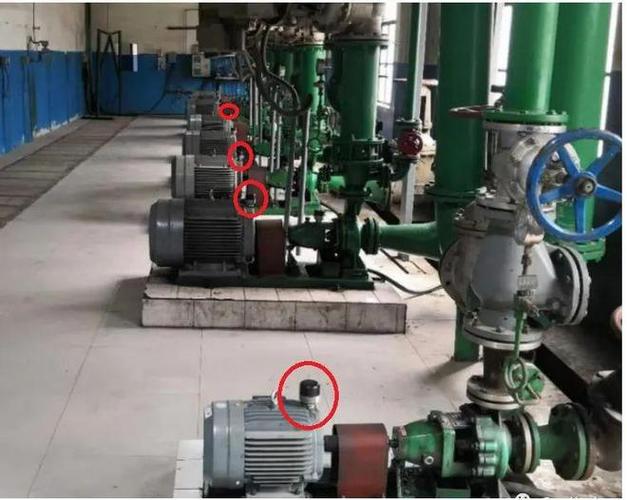

石化工厂机泵群在线振动监测系统现场安装图
石化工厂机泵群在线振动监测系统现场安装图

另一个坑是传感器的安装。磁座吸附还是螺栓固定?这两者传递函数差别很大,特别是高频段。如果只是做常规巡检,磁座方便灵活;但如果要长期趋势分析或精确诊断轴承早期故障,一定要螺栓安装或者用胶粘加绝缘垫。我见过太多因为安装松垮导致频谱在3kHz以上完全失真的例子。

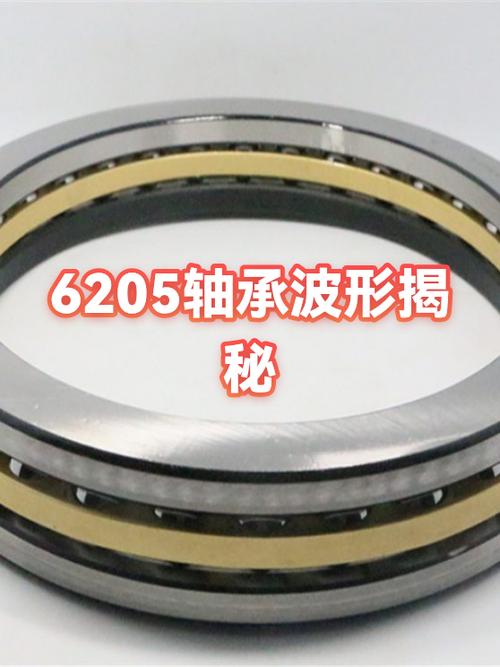

现场实用技巧:从波形看冲击,从解调看轴承

现场实用技巧:从波形看冲击,从解调看轴承
现场实用技巧:从波形看冲击,从解调看轴承

频谱之外,千万别忽视时域波形。尤其当诊断齿轮齿面损伤或者保持架裂纹时,周期性冲击在波形上一目了然,比频谱敏感得多。工具很简单——带分析功能的测振仪接上电脑,把时间轴拉长,肉眼找异常尖峰。有时候,冲击的频率很低,可能几秒钟才一次,对应的是输出轴的某个齿。这种故障,等频谱上的边频带明显了,齿可能都崩缺了。

对于滚动轴承,最实用的还是加速度包络(解调)技术。哪怕你不懂Hilbert变换原理,也完全能用好。诀窍在于滤波器频段选择:一般工业电机轴承,先设一个5kHz-10kHz的带通,看包络谱里有没有轴承特征频率及其谐波。若没有谱线但本底噪声高,可能是润滑不良早期信号。这时候加润滑脂,噪声就下来了。记下这个转折点,能避免很多计划外停机。

问:振动数据采回来了,但没人懂分析,外包给第三方周期太长,怎么办?

答:两条腿走路。第一,立刻培训内部人员,哪怕从最基础的“听音棒+简易测振表”开始,建立对频谱的直观认识。可以买那种有专家系统诊断功能的手持仪表,先让它给初步建议,然后人工复核。第二,逐步在关键机组上部署自动诊断模型,但必须用你们自己的故障案例去训练。刚开始肯定不准,但每出现一次真实故障,就把前后的频谱截取出来,标记好故障类型,积累半年,模型准确率会大幅提升。💡没有捷径,只有积累。

最后再啰嗦一句。现在都喊“数字化转型”,但故障诊断的本质从来不是数据量大小,而是人对设备机理的理解深度。振动分析是一种语言,它告诉你设备在说什么。学会听懂,比买一堆传感器重要一万倍。
