数字射线成像(DR)如何颠覆传统焊缝无损检测(NDT)?一个老工程师的十年实战手记

干了二十年无损检测,说实话,看着抽屉里那一叠叠发黄的胶片检测报告,突然有点恍惚。几年前我们还在暗室里忙活,伴着刺鼻的药水味,现在呢?一台平板探测器,几秒钟出图。时代变了,但焊缝里的裂纹不会变,它们只是换了个方式被我们揪出来。

最近有人问我:老张,胶片是不是彻底没戏了?我当时就笑了。不是没戏,是角色变了。就像数码相机淘汰了胶卷,但某些时候你还是会怀念那种颗粒感。不过话说回来——工业检测可没那么多情怀,效率、准确、可追溯,才是硬指标。

传统胶片的黄昏,但没完全落山

我入行那会儿,X射线胶片是无损检测(NDT)的标配。焊缝拍片,暗室处理,评片灯下一看就是大半天。累吗?累。但更让人抓狂的是——重拍率。透照参数差一点,胶片划伤,显影温度高了低了,全得重来。尤其在海工平台、长输管道这种现场,错过窗口期就是几十万的代价!

不过,胶片并非一无是处。它宽容度大,细节分辨率在某些工况下依然能打,而且不挑供电环境。所以现在一些核电关键焊缝,还会要求胶片存档,作为“金相参考”。你不能说它死了,只是被数字射线成像(DR)逼到了墙角。

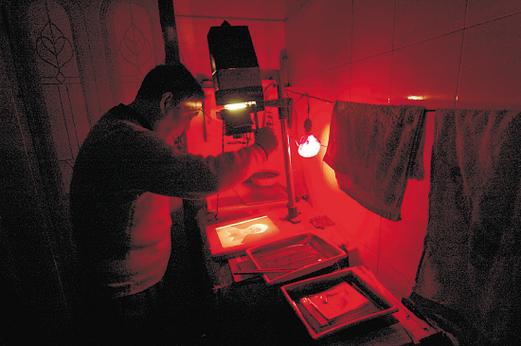

工程师在暗室处理传统X射线胶片
工程师在暗室处理传统X射线胶片

转折点大概在2015年前后。那会儿我们引进了第一套基于非晶硅平板探测器的DR系统。初次试用,我压根不信它那实时图像能比得上胶片。可结果呢?一张壁厚20mm的管线对接焊缝,DR只用了15秒就显示出了根部未熔合——清晰得令人发指。而胶片可能得拍两次,还要等上半小时去洗片子。那一刻我真切觉得,数字射线成像带来的不仅是效率,更是对检测逻辑的颠覆。

DR凭什么后来居上?

说实话,如果单纯比较空间分辨率,胶片可能还略胜一筹。但工程上谁只看一个指标?DR胜在动态范围、信噪比和软件后处理。特别是图像增强算法,能把人眼不易察觉的缺陷突显出来。我记得有个压力容器角焊缝,胶片看过几遍都判为合格,结果用DR一扫,再拉一下灰度曲线——好家伙,一条疲劳裂纹延伸了足有6mm,差点酿成大祸。

另外,DR彻底改变了流程。过去检测完,评片、出报告、归档,纸质流转慢得像蜗牛。现在图像直接传上云端,业主、监理、第三方同步查看。甚至有些年轻工程师在手机上就能标注缺陷——当然,我总觉得手机屏幕小,看久了眼瞎,但你不能不承认这玩意儿方便。

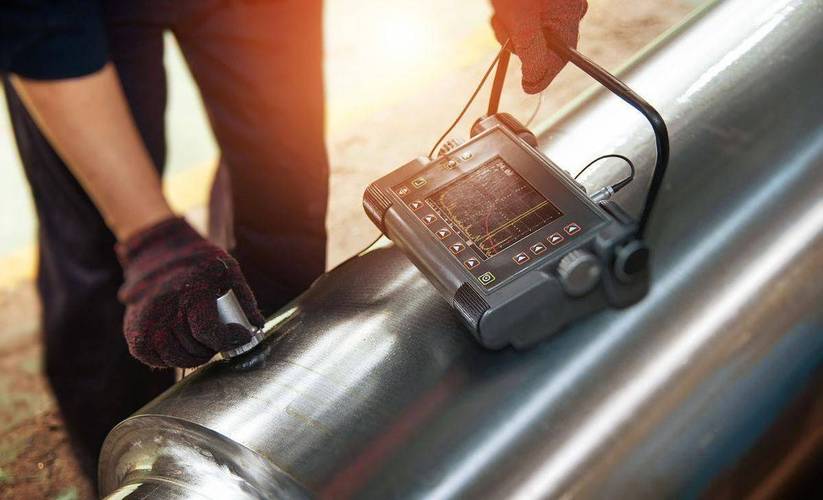

数字射线成像DR系统现场检测焊缝
数字射线成像DR系统现场检测焊缝

还有个隐形优势:环境友好。再也不用担心废定影液的重金属污染问题了,也不用怕暗室中毒。这让我们在海外项目竞标时挺直了腰杆——对方ESG审计卡得严,数字检测是加分项。

但!也别神化DR。它怕振动,怕高温,平板探测器娇贵得像婴儿。去年我们在一个炼化检修现场,反应器旁边温度接近60℃,探测器直接死机,害得我们临时调回一台周向X射线机加胶片顶上。你看,技术永远有边界。

实战中那些意想不到的坑

实战中那些意想不到的坑
实战中那些意想不到的坑

很多新入行的一上来就迷信设备,以为买套DR系统就万事大吉。天真。实际应用里,透照布置、散射线控制、像质计灵敏度验证一样都不能少。我遇到过一个案例:某制造厂给焊缝做DR检测,频繁出现伪缺陷,怀疑焊缝质量有问题,切了十几道口子复验,结果全是好的。最后查了半天,是背散射防护没做好——钢板后面那堵墙里的钢筋在图像上形成了鬼影!

这就引出一个话题:NDT不是单一技术,是综合判断。DR图像出来的奇怪阴影,到底是不是裂纹?有时候你得结合超声检测(UT)或者涡流检测(ET)去验证。比如表面开口缺陷,DR可能只给个模糊信号,但用涡流一扫,立马现形。我越来越觉得,无损检测的未来在于多方法融合,而不是单打独斗。

还有,数据安全问题。数字图像太容易拷贝了,而且篡改不留痕。我们吃过亏:一家供应商提供的DR图像合格,但焊缝实际有夹渣,后来发现图像被PS过。从此,我们强制要求图像必须带数字水印和哈希校验,存储也要符合DICONDE标准。这行业,良心比技术更重要,对吧?

说到这里,我想插入两个实际工作中总被问到的问题,也许对你有用——

问:我们工厂想从胶片转DR,最大障碍是什么?

答:不是钱,是人。很多老评片师傅看不懂数字图像,习惯看底片的那种透光感和“动态”观察——也就是把片子晃一晃找缺陷。DR的静态图他们总怀疑。所以你得花时间培训,让他们掌握窗宽窗位调节、局部放大、滤波等操作。有个诀窍:初期让DR和胶片并行一段时间,用比对结果建立信任。还有,平板探测器投产前一定要按ASTM E2698做性能测试,别省那点验收费。

问:那对于厚壁焊缝(比如超过50mm),DR真的靠谱吗?

答:这是个好问题。厚壁意味着需要更高能量的射线,DR的平板探测器容易受散射线干扰,导致信噪比下降。我的经验是:厚壁焊缝必须结合超声相控阵(PAUT)。DR看体积型缺陷(气孔、夹渣)很厉害,但对于面状缺陷(裂纹、未熔合),尤其方向不利时,PAUT更可靠。我们用DR做初筛,再用PAUT对可疑区域精查,还辅助TOFD(衍射时差法)定量。千万别图省事只用一种方法,那是对工程的不负责。

2025年,我看到的一些新苗头

2025年,我看到的一些新苗头
2025年,我看到的一些新苗头

最近两年,AI评片开始落地了。不是那种噱头,是真能干活。我们测试了几个系统,对气孔的检出率能达到98%,但裂纹识别还是弱项,毕竟训练样本少。不过结合DR的自动曝光控制和缺陷自动分类,检测效率翻了不知道多少倍。上周,一个风电螺栓检测项目,500个焊缝,AI初筛出20个可疑点,人工复核确认15个需要返修——以前这活得干三天。

还有,CT式三维成像开始从实验室走向车间。以前给复杂铸件做NDT,切多了怕伤件,不切又看不清内部疏松。现在用机器人DR系统旋转扫描,重构三维模型,缺陷大小、位置一目了然。⚠️ 成本高得吓人,一套系统几百万,暂时只能是高端制造的玩具。

但趋势拦不住。无损检测的未来一定是数字化、智能化、多模态融合。就像手机的进化,从一开始只打电话,到如今集成了相机、导航、支付……DR检测也正变成一个数据入口,连带着IIoT平台、数字孪生,直接把焊缝状态映射到虚拟世界。嘿,有时候我真怕自己跟不上这些变化!

不过话又说回来,无论技术怎么变,那种发现隐蔽缺陷时的成就感没变。去年底,我们在一条老旧管道上通过DR加相控阵结合,发现了一处应力腐蚀开裂,避免了一起泄漏事故。那种脊背发凉的庆幸,比任何数字都真实。

【文中所有具体参数和案例基于个人经验分享,实际应用请参照最新标准】
