逆向工程,绝不是“抄数”那么简单

上周在车间看到一台德国老设备,精度好得让人牙痒痒。同事说:“咱们抄一台?”我摇头。逆向工程——这四个字,被太多人误解成测量后直接复制。说实话,这行当的坑,我踩过比机床主轴还深的。

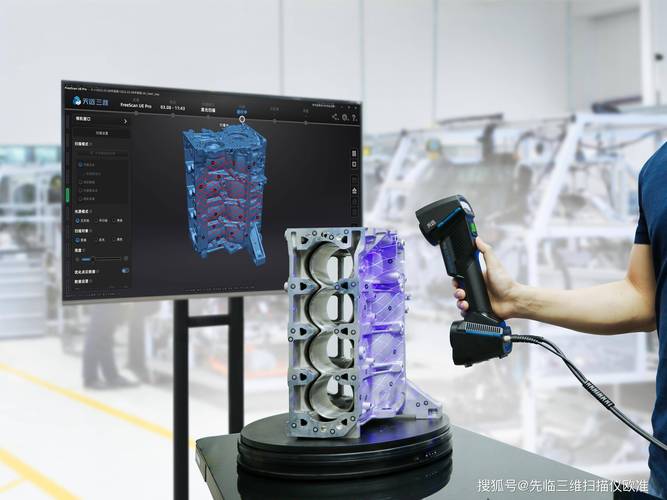

工业逆向工程三维扫描与CAD重建流程示意图
工业逆向工程三维扫描与CAD重建流程示意图

扫描,远不止“扫一下”

扫描,远不止“扫一下”
扫描,远不止“扫一下”

你兴冲冲抱来一台结构光扫描仪,以为分分钟搞定。结果呢?反光表面散射得你怀疑人生,深孔干脆一片黑,柔性件一碰就变形——让人抓狂。我入行头三年,至少废掉两套扫描校准板,都是因为强行扫镜面件,标定点提取乱跳。

问:为什么有些零件扫描出来总缺一块?
答:多半是反光或黑色表面惹的祸。喷涂显像剂是最土但最有效的办法,不过粉末厚度会影响精度——我们测过,喷厚0.1mm,直径方向就可能差0.2mm。所以后来强光零件我们改用蓝激光扫描仪,确实贵,但省心。另外,多角度拼接也是门学问,转台精度不够?软件自动对齐鬼影重重。✅经验:标记点别贴太密,至少留出足够平坦区域给算法识别。

还记得有一次扫一个精密齿轮,模数0.5,齿面微小崩口都需反映。用白光干涉仪硬扫了两天,数据量大到电脑崩溃。最后切除无关区域,重采样点距0.01mm,才勉强重建出可用网格。那时真想摔鼠标。

CAD重建:从点云到实体,没有一键魔法

很多人以为扫描完,点云一导,软件自动变成CAD模型。咳,都是宣传册的谎言。实际你面对的是嘈杂的三角面片,需要通过Geomagic Design X这类软件手工划分区域、抽取特征。自动拟合常把倒角拉成直角,把曲面扭成波浪。我见过最离谱的:一个涡轮叶片逆向,自动生成的NURBS曲面,截面线居然出现交叉——这要是拿去加工,刀具都撞断。

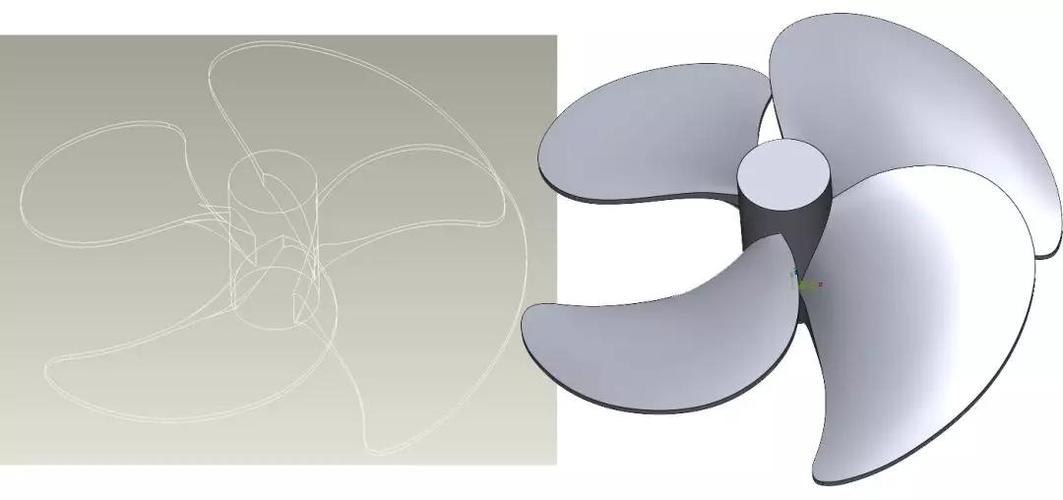

涡轮叶片逆向设计CAD曲面重建对比图
涡轮叶片逆向设计CAD曲面重建对比图

问:逆向出来的模型公差能控制到多少?
答:看设备,也看人。一般光学扫描仪精度在0.02-0.05mm,加上建模误差,最终模型与实物偏差0.1mm以内算优秀。但若原件本身变形、磨损,你得先判断设计意图,修正后再建模——这才是经验活。比如一个磨损的轴承座,你得恢复它初始的同轴度,而不是把磨损的椭圆直接复现。💡

说起来简单。一次逆向一个上世纪七十年代的油泵壳体,内部流道复杂,又没有图纸。先CT扫描,再导入VGStudio MAX提取内外轮廓。光是分区域补孔就花了一天,因为内部有砂眼缺陷——原件铸造的“胎记”。你保留还是修复?项目要求复现功能,我只得按理想状态重构。交模那天,客户手捧测试件,表情像看到失散多年的孩子。

逆向与知识产权:一条踩线但不越线的路

逆向与知识产权:一条踩线但不越线的路
逆向与知识产权:一条踩线但不越线的路

这话题敏感。不得不提,逆向工程最危险的边缘就是专利侵权。但合理使用空间其实很大:比如零件已停产且无替代,维修需要而复制;或者对现有设计进行实质改进,绕过专利保护范围。我经手的一个案例,帮一家中小企业改造进口纺织机核心凸轮。原厂专利到期,但尺寸并未公开。逆向扫描后,我们优化了从动件运动规律,减振17%,申请了新专利。这是合法的“站在巨人肩膀上”。不过话说回来,直接抄外观设计专利的产品去卖,那是找死。每次启动项目,律师函的阴影就在心头。

2025年了,逆向工程的进化悄悄发生

最近看到的一些技术挺兴奋:AI驱动的自动特征识别,终于能区分螺纹规格与齿轮模数,不再把螺纹孔当光孔处理;CT扫描逆向一体化,直接输出带内部结构的网格模型,省去人工描图;还有与在线检测联动,逆向模型实时补偿加工误差。不过!最接地气的还是消费级无人机维修领域的逆向。大疆某型号的桨叶卡扣,原厂整套卖近千,华强北作坊扫描逆向,3D打印件成本二十,强度竟能达到80%。虽然粗糙,但它解决了飞友的痛。我敬这种草根精神。

我也在尝试把逆向工程与数字孪生结合。扫描老旧产线的核心部件,建立高精度孪生体,用于预测性维护。去年做了一个注塑机合模机构,逆向后的动态仿真发现了隐藏的应力集中,避免了一次停机事故。老板特批了奖金,嘿嘿。

但这一切的前提,是你得真正理解零件背后的设计逻辑。一个微小的结构加强筋,可能是无数次模态分析的结果。你若不识,随手抹去,后患无穷。逆向工程,从来不是简单的复制,而是与原始设计者的隔空对话。你解开的,是金属里的思路。
