工业触摸屏的退潮?——重新思考人机界面(HMI)的物理回归

那天在车间,老王差点把触摸屏戳裂了。手套没摘,手上全是油——他点“急停”点了五下没反应。最后是用手肘撞的。事后他说,“这玩意反人类。” 我完全理解。

为什么触摸屏让我在车间里暴走

你试试巡检的时候,戴着防割手套——记住,是那种厚得像烤箱手套的Kevlar——去操作一个12寸电容屏。精度?不存在的。你得像外科医生一样,捏住笔尖锐利的触控笔,小心翼翼对准那个8×8像素的关闭按钮。可偏偏很多HMI界面,按钮设计得比指甲盖还小。 说实话,触摸屏刚进工业圈那会儿,我被惊艳过。干净、无物理磨损、能动态换UI,感觉科幻片走进了现实。但时间一长,问题全冒出来了。振动、油污、水汽,还有最要命的——操作员的心理负荷。我亲眼见过一个刚入行的技工,因为害怕误触,每次点击前都要停顿两秒,呼吸都变慢了。生产节拍就这么被拖垮。 问:触摸屏HMI真的比物理按钮更先进吗?为什么那么多工厂还在用老式按钮面板? 答:先进不一定好用。触摸屏的短板在工业现场太致命——缺少触觉反馈、对环境敏感、需要持续视觉关注。物理按钮呢?你手一搭上去就知道位置对不对,不需要盯着看。很多注塑厂、热处理车间,至今保留着带蘑菇头急停键的实体面板,就是因为它可靠到“闭着眼都能拍下去”。而且,维修成本也低:换一个按钮30块,换一块触摸屏……后面加个零吧。 问:可是现在大家都在谈工业4.0,全触摸甚至无屏交互不是趋势吗? 答:趋势没错,但别被带偏了。工业4.0不等于把人当算法节点。我见过最聪明的做法,是把触摸屏当“信息窗”,把物理按钮当“操作杆”。复杂的数据浏览、配方管理用大屏没错,但频繁的启停、微调、急停,用实体控件才是正道。就像你不会用平板电脑开飞机,驾驶舱里最重要的永远是推杆和脚舵,对吧?

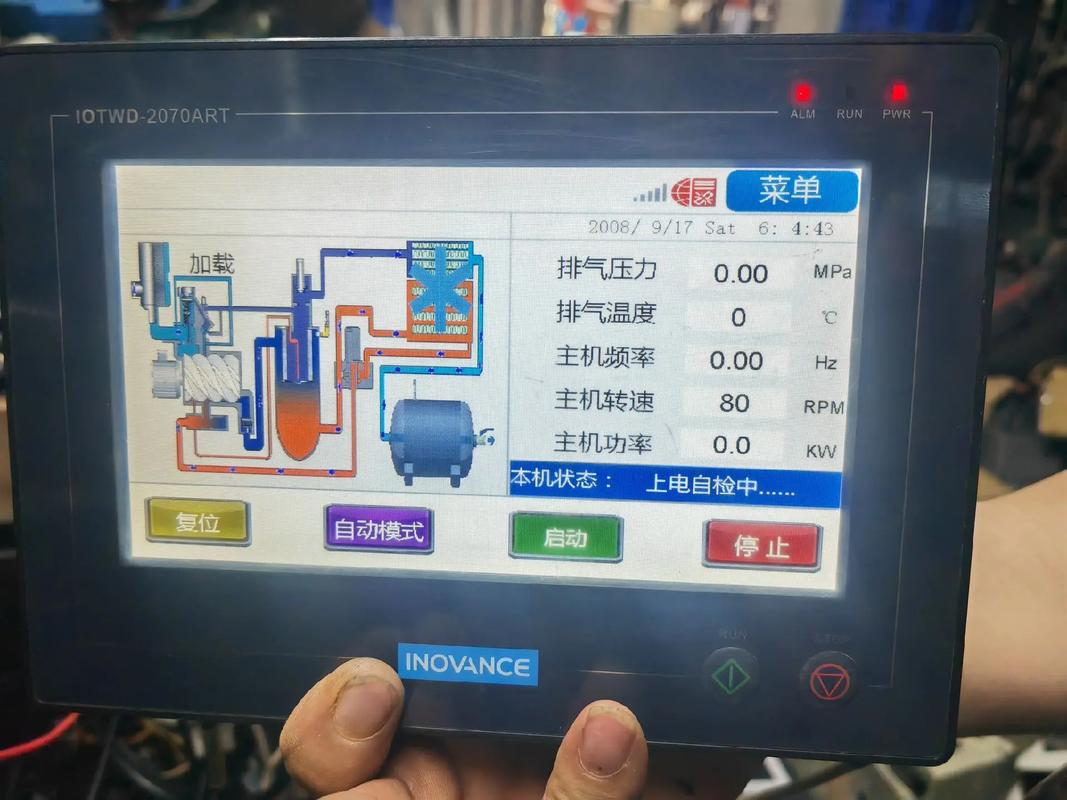

油污环境下的工业触摸屏操作失误
油污环境下的工业触摸屏操作失误

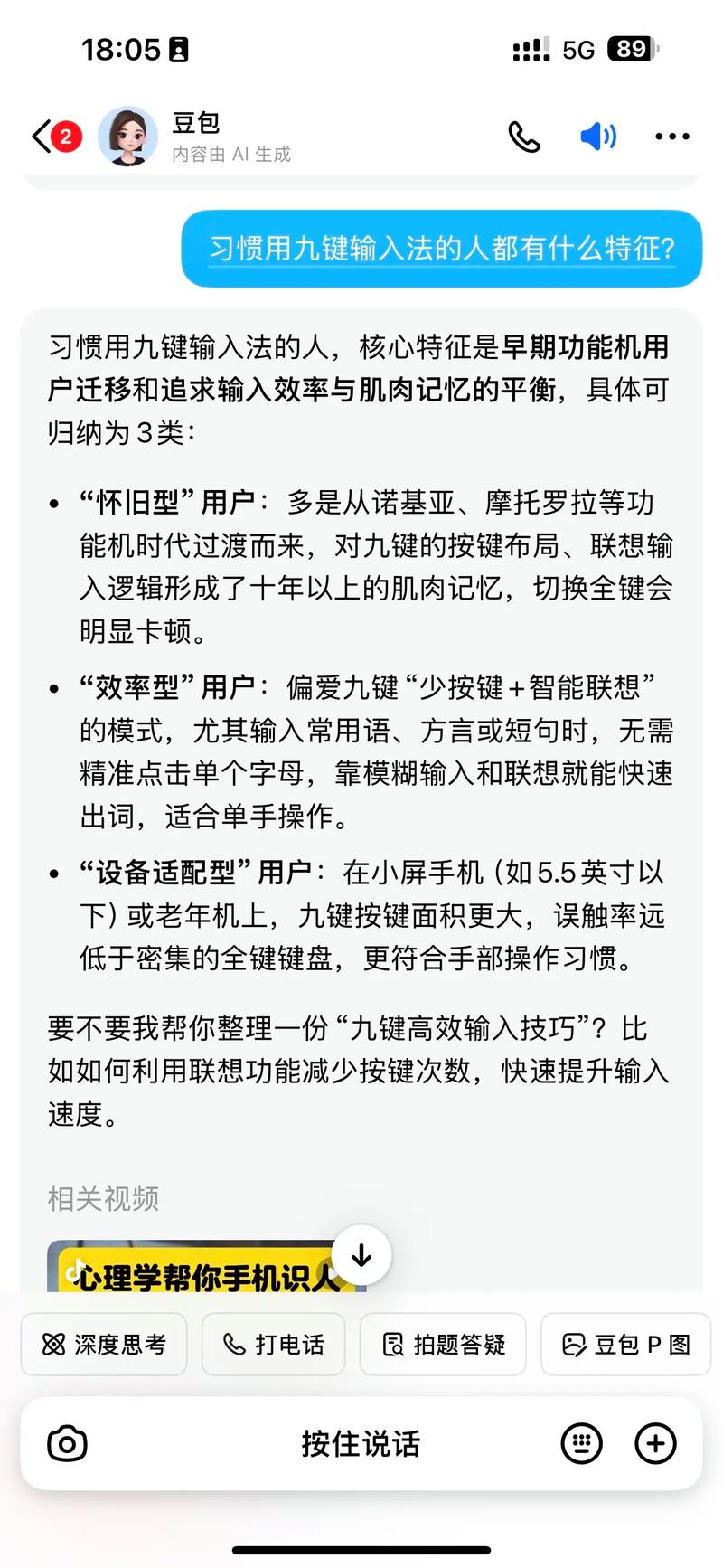

物理按键的肌肉记忆不可能被取代

物理按键的肌肉记忆不可能被取代
物理按键的肌肉记忆不可能被取代
再说个反常识的事儿。去年帮一家汽配厂改造产线,我把操作台的10个核心功能从触摸屏移回了物理按钮——拨动开关、带LED的瞬动按键、还有编码器旋钮。结果,换班培训时间从45分钟降到了15分钟。为什么?因为肌肉记忆比视觉记忆稳固十倍。操作员的手往那一放,拇指自然就停在最常用的“循环启动”键上,食指摸到的是“复位”——根本不用过脑子。 人因工程里有句话叫“伸手即得,触手可辨”。好的物理按键布局,就像钢琴键。熟练的琴师闭着眼睛不会弹错音,经验丰富的机床师傅,眼睛盯着工件就能盲操面板。这是触摸屏给不了的体验。你可能会说,加个触觉反馈马达不就行了?别天真——手机那种嗡嗡震感,在机床振动面前连痒痒都算不上。真正的工业级触觉反馈,得用线性马达+强力弹簧,成本够买好几个实体面板了。 还有个问题被严重忽略:紧急停机时的决策瘫痪。触摸屏需要先定位图形按键,再确认点击有效,这个过程在紧要关头可能夺走1.5秒。1.5秒,够一个旋转刀头切到你手指了。所以ISO 13850标准至今强调,急停装置必须是“可明确感知、直接操作”的机械结构。这是法规,更是血的教训。
带物理急停按钮的工业HMI控制面板
带物理急停按钮的工业HMI控制面板

混合式HMI才是未来?

混合式HMI才是未来?
混合式HMI才是未来?
我不鼓吹复古主义。触摸屏能显示动态流程图、报警列表、趋势曲线——这些物理灯珠和指针以前根本做不了。纯粹倒退到全物理面板,是浪费数据能力。真正聪明的做法,我称之为“信息-操作解耦”。 ✅ 大尺寸触摸屏承担信息角色:设备状态总览、生产报表浏览、视频监控画面。 ✅ 物理按键阵列承担控制角色:启动、停止、暂停、急停、速度旋钮、模式选择。 ✅ 关键参数调节用带刻度环的旋钮:比如PID温控器的设定值,旋转手感+屏显反馈,比戳虚拟滑块精准得多。 这种混合架构,已经在不少设备出口厂用起来了。 比如某德资的包装机械,操作侧是7寸触摸屏用于配方管理,下方却保留了17个物理按键,每一个长按还能调出对应参数的调整界面。这不是设计倒退,而是对一线操作者的尊重。 再说个细节。去年德国SPS展会,我看到一家HMI新锐把实体按键做成可插拔模块。你买回主机,根据现场需求自己组合按键单元——就像拼乐高。旋转编码器模块、急停模块、甚至指纹识别模块,咔哒一扣就能用。我当时就感叹:这才叫“界面”,是人与机器真正的交情,不是冷冰冰一块玻璃。 问:混合HMI设计会增加制造成本吗?小厂玩得起吗? 答:初期硬件成本确实高一点,但全生命周期算账反而便宜。纯触摸屏损坏率高,停产损失更大。而且现在国产工业HMI厂家,比如步科、威纶通,都推出了预制混合面板方案,带物理按键的一体机贵不到20%。关键是,省下的培训费用和工伤风险,够买好几台了。 问:未来人手一部手机,能不能直接用手机当工业HMI? 答:已经在用了,但别指望替代固定面板。手机作辅助巡检工具还行,比如扫个设备码看振动趋势、远程消除报警。但实时控制?你不敢把急停键放在5英寸手机屏上吧——万一来电话弹窗盖住急停按钮?我遇到过!幸好当时是调试模式,不然就是事故。所以手机HMI永远只是延伸,不是核心。 说到底,人机界面不是比谁的像素高、UI酷。它关乎——你累了一天后,能不能凭着本能,安全、快速、不出错地完成任务。触摸屏和物理按键,从来不是非此即彼的敌人。把它们搁在一起,互相补短,才是真的为操作者着想。

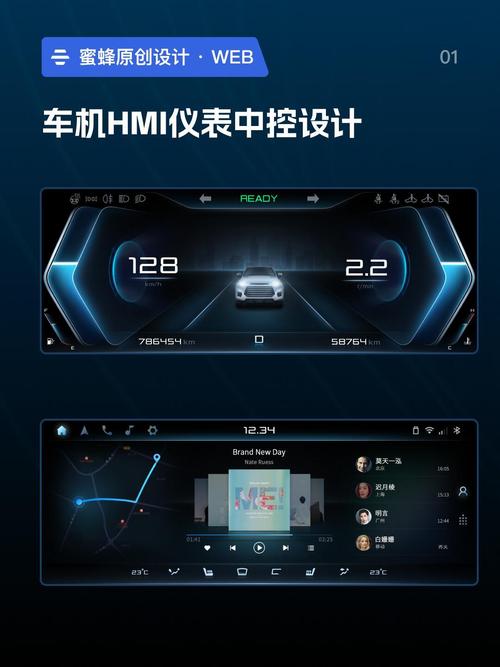

现代混合式HMI操作面板设计
现代混合式HMI操作面板设计
