工业现场总线那些事儿：选型、踩坑与真相

干了十几年自动化，现场总线这玩意儿，怎么说呢，爱恨交加。上周去一个老客户那边，设备又趴窝了——查了半天，居然是Profibus终端电阻没拨到位。这么个小东西，折腾了三个小时。说实话，这种事儿我见太多了。现场环境一复杂，什么稀奇古怪的问题都冒出来。

总线的选择，从来不是技术问题那么简单

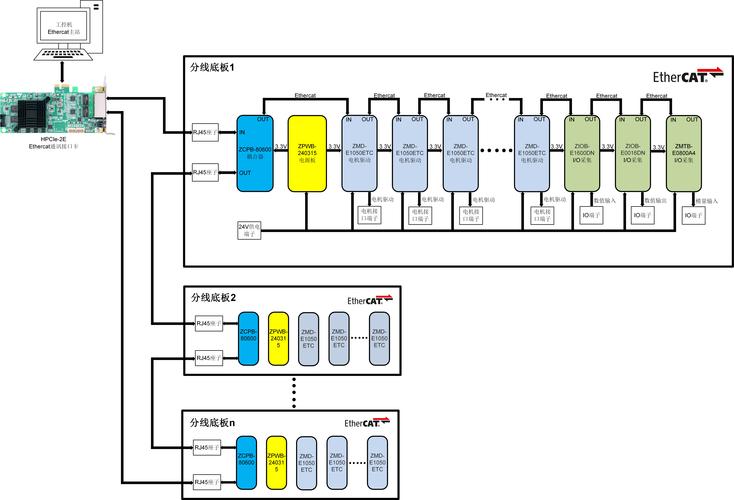

你问一个项目经理，为啥用Profinet？他可能先跟你讲一大堆技术优势：实时性好、拓扑灵活、集成Web服务器……但真正决定选型的，往往是惯性、供应链，甚至是谁家的销售关系更铁。没错，就是这么现实。这两年EtherCAT在高速设备上铺得很快，倍福那套生态，用过的都懂——调试软件一装，扫描一下拓扑，从站就上来了，确实爽❗ 但你要是换个国产伺服，可能立刻就傻眼，XML描述文件写得乱七八糟，调个PDO映射都能让你怀疑人生。

不过话说回来，有些场合你还真绕不开传统总线。比如石化罐区，Modbus RTU依然是扛把子。两根线一串，几十台表就挂上了，简单粗暴。它慢归慢，但抗干扰比你想的强——485那差分信号，1200米都不带怕的。就是那个协议……帧格式里寄存器地址从0开始还是从1开始，新入行的小伙子经常栽跟头。我当年也是一脸懵，对着手册翻来覆去，后来才明白——唉，都是历史遗留。

盘点现场那些让人头疼的总线“特性”

⚠️ Profibus：老而弥坚，但千万别忽略终端电阻
上面提到的终端电阻，是经典坑点。DP接头里那个小开关，拨到ON就意味着终端电阻接入。但你要是中间某个站因为检修拔了接头，忘了拨回去，整条总线就时断时续，查死你。还有，DP电缆的屏蔽层一定要360度环接，否则变频器一开，通讯丢站丢到你发疯。

⚠️ CANopen：灵活的代价是配置噩梦
用在工程机械上多，对象字典那套概念，新手觉得像天书。心跳、节点保护、紧急报文……配置要非常细心。我曾经花了一整天，就为了调一个倾角传感器的同步周期报文，最后发现是字节序不对——小端大端搞反了。那一刻真想把示波器砸了。

⚠️ Profinet：实时性虽好，网络规划是道坎
很多人觉得Profinet就是以太网，随便找个交换机就能用。大错特错。IRT需要专用ASIC，普通的交换机根本不行，甚至带VLAN的网管交换机也未必能完美支持。而且地址分配，你最好老老实实按照拓扑来取名，比如“robot-cell1-conveyor”，随便胡起名，后期维护就是给自己埋雷。我就吃过亏，有次去现场整改，光理清那些“111”“222”的设备名，就崩溃了。

Q&A：你关心的总线实战问题

问：伺服驱动器走EtherCAT和脉冲指令，到底哪个更稳定？
答：这个问题我被问过不下五十次。答案是——看工况。如果只是点数少、走定位，脉冲简单直接，抗干扰做好屏蔽双绞线，一般没问题。但轴数一多，或者要插补联动，EtherCAT优势明显。它的分布式时钟能保证微秒级同步，脉冲指令可做不到。但EtherCAT对网线、拓扑比较挑剔，强烈建议用指定的工业以太网线，水晶头也要买好点的。否则偶尔出现“Lost frame”，你查线查到欲哭无泪。去年我经手的一个项目，就是因为一根网线长度超标（超过100米），通讯间歇性断连，最后加了个BECKHOFF的耦合器才解决。

问：老设备改造，只有串口，想接物联网平台，有什么低成本方案？
答：这种需求现在特别多。最简单就是用串口转以太网模块，把Modbus RTU转成Modbus TCP。市面上产品一大把，选那种支持Web配置、带透传的。然后数据直接推MQTT上云。如果现场已经有SCADA，也可以考虑用OPC UA网关盒子，比如一些国产边缘计算网关，几百块钱就能搞定。但是！注意波特率和数据位一定要匹配，有的老设备是9600,8,N,1，有些奇葩的可能是7位数据位，你用默认参数连不上，就以为设备坏了，其实自己蠢。还有，别再买带拨码开关的那种老古董了，现在都什么年代了，用软件配多方便。

未来的趋势：TSN与融合

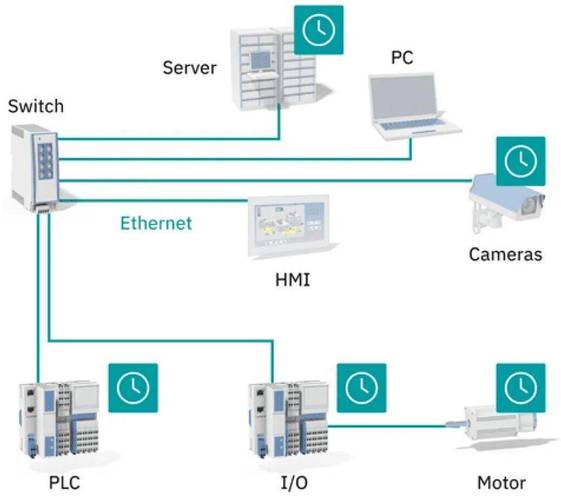

我最近关注TSN（时间敏感网络），说实话，这才是未来。Profinet、EtherCAT虽然也能做到实时，但都是各自为政，TSN有望在标准以太网上统一实时和非实时数据流。OPC UA over TSN，一提起来我就兴奋。不过目前芯片成本还高，普及还得几年。但各大厂商已经在推了，比如西门子的新PLC已经预留了TSN接口。💡 建议年轻工程师多关注这个方向，花点时间学一下，别等风口来了还懵懵懂懂。

还有，以前那种“一个总线一统江湖”的想法，我觉得可以歇歇了。现在厂里常常是多种总线共存：主干Profinet，产线设备EtherCAT，辅助系统Modbus，甚至还有无线HART。异构网络的配置和管理是个大麻烦，所以诊断工具很重要。碰到过一个奇葩案例：一台西门子PLC跟三台第三方变频器走Modbus TCP，偶尔丢包，查了三天，最后发现是交换机IGMP Snooping没关，导致广播风暴。这种事儿，书上不会教，全靠经验。

所以说，现场总线，水很深。但正因为如此，才有趣，对吧？别总想着有什么银弹，老老实实去看手册，去现场摸爬滚打，比什么理论都强。就这样，吃饭去了，下午还得去修一条CAN线。
