工业现场总线:老电工的吐槽与硬核实战指南

说实话,第一次接触工业现场总线是在一个老旧的卷烟厂。那会儿我还是个愣头青,师傅扔给我一卷Profibus电缆、一包DP接头,说“去,把这条线并上三个变频器”。我蹲在满是油污的柜子后面,用剥线钳笨拙地对付屏蔽层——结果你猜怎么着?通信灯死活不亮。后来才发现,终端电阻的小拨片有一端虚接。就这个破事儿,折腾了我整整一个下午。工业现场总线这东西,理论上一套套,真干起来全在细节里。

从那以后,我跟总线算是杠上了。这些年摸过CC-Link、DeviceNet、CANopen,也赶时髦搞过EtherCAT和Profinet,踩过的坑简直能写成一本故障词典。但我发现,网上很多文章要么太学术,要么照搬手册,根本没人告诉你:当一个站点突然掉线、当你用万用表量电压正常可就是连不上、当PLC莫名其妙报红色故障灯的时候,该怎么想、怎么做。

总线不是一根线——是魔鬼般的时间序列

很多人以为现场总线就是RS485加个协议,大错特错。它其实是一个严格的时间触发机制。DP周期里主站轮询从站的顺序、每个从站的响应窗口、甚至电缆传播延迟都要算进去。你在实验室调得好好的,一上产线,多挂两个远程I/O,周期时间一超,主站就报BF灯……那种绝望啊❗ 有一回我在注塑车间,一条EtherCAT网络带30个伺服,有一轴偶尔掉线,还不是一直掉,是每几百个循环掉一次。最后发现是RJ45水晶头弹片疲劳,震动时触点瞬间断开。示波器抓了一周才定位。这哪是总线问题?这是机械结构与高频通信合谋的惨案。

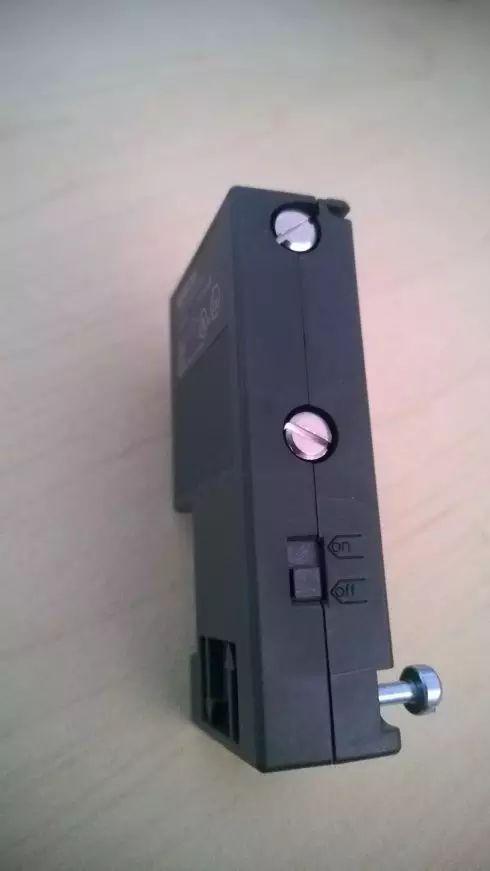

Profibus现场总线DP接头内部终端电阻拨片特写
Profibus现场总线DP接头内部终端电阻拨片特写

正因为是时序,选型时千万别只盯着速率。12Mbps的Profibus听起来很快,但你要挂32个站、每个站交换32字节,算算周期时间(Tdp = Tsdr + (Header + Data) * 站点数),很可能就超出你的运动控制需求了。EtherCAT的100Mbps全双工看着养眼,但分布式时钟同步要是不校准,多轴联动一样会飘。工业现场总线真正的门槛,不是接线,是时间行为的预估能力。你必须在设计阶段就拿出计算器,而不是等项目延期了再抓狂。

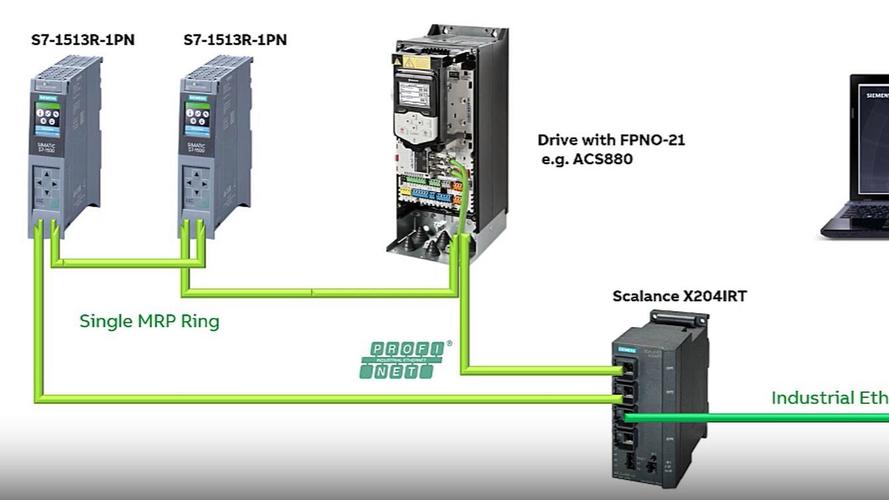

问:现场已经有一段运行多年的Profibus网络,想新加一个变频器,最忌讳什么?

问:现场已经有一段运行多年的Profibus网络,想新加一个变频器,最忌讳什么?
问:现场已经有一段运行多年的Profibus网络,想新加一个变频器,最忌讳什么?

答:千万别带电拔插DP头!哪怕你说设备支持热插拔。老网络屏蔽层老化、接地电位差都可能打坏接口芯片。正确做法是:1)先在主站组态里预留出从站地址,编译下载,此时主站会因为找不到站闪BF,正常;2)整条网段断电,挂上新站,设置好终端电阻(注意首尾两站必须ON,中间全OFF);3)上电,如果主站BF灯灭、变频器绿灯,说明物理层OK;4)再用诊断工具看报文。我吃过亏,直接热插拔结果烧了主站CP卡,备件等了三周——被厂长骂得狗血淋头。

电缆与接地:被忽视的暗黑艺术

A类电缆、B类电缆,数据手册上的参数背得滚瓜烂熟?真正在现场,你会发现电缆敷设跟动力线分开的桥架根本没有,电缆沟里跟380V电缆挤在一起是家常便饭。这时候屏蔽层接地成了玄学。单端接地?两端接地?一端接保护地,另一端经电容接地?理论一套套,可实际上如果你发现总线偶发掉站、且和某台大电机启动强相关,那是共模干扰打进了收发器。我的血泪经验:两端接地,但两端必须等电位。如果做不到等电位(比如两个电柜距离远、地网不同),就用光电中继器隔开。这招救了我不下五次。

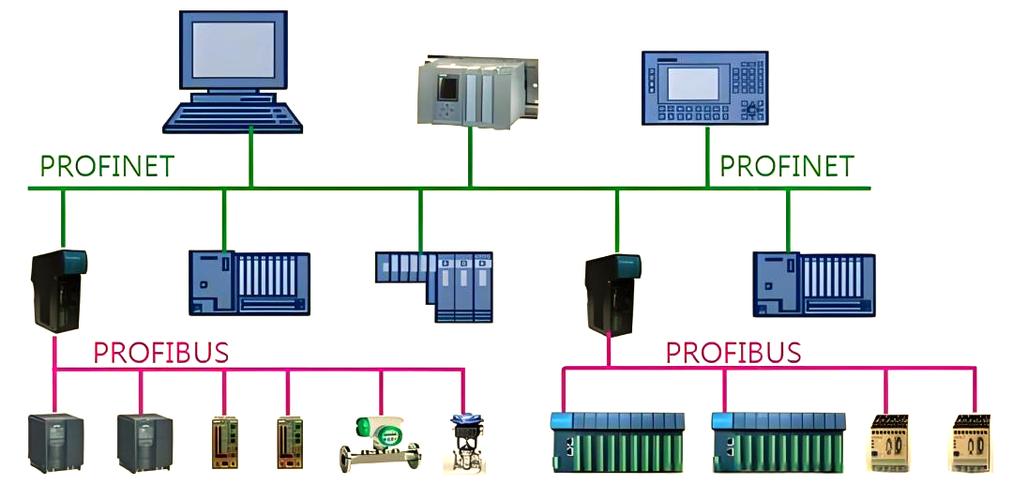

工业现场Profibus总线电缆与动力线并行敷设的干扰场景
工业现场Profibus总线电缆与动力线并行敷设的干扰场景

还有一条,终端电阻的位置。不是简单的首尾各一个。当你有中继器,每个网段都是独立物理段,每个段两端要自己加电阻。你如果用九针D型连接器的DP头,那个拨码开关要确保在段的首尾为ON,中间设备OFF——哪怕设备商出厂默认ON,你都得去拨!这个低级错误,我见过至少十个工程师犯过。

问:现在很多新项目都是Profinet或EtherCAT了,老旧的现场总线如DeviceNet还有必要学吗?

答:太有必要了❗ 你去轮胎厂、食品厂看看,大把的DeviceNet、ControlNet还在跑。原因很简单:设备还没坏,重新布线、换模块的钱谁出?维护工程师就得会诊断。而且,很多进口旧设备就是带这些接口,你想给它连上新系统,只能通过网关。掌握这些工业现场总线的底层逻辑——比如CAN的仲裁机制、DeviceNet的预定义主从连接——能让你在网关配置时少死很多脑细胞。不要迷恋新技术,技术是手段,解决问题才是目的。六月份我还用USB-CAN适配器给一条老烘道改了DeviceNet从站呢,成就感爆棚。

诊断工具:别用猜的,用数据说话

诊断工具:别用猜的,用数据说话
诊断工具:别用猜的,用数据说话

万用表能量出电压,但量不出波形。如果有条件,总线分析仪或至少一个带诊断功能的手持测试器,绝对是救命的东西。比如Profibus的测试工具可以直接告诉你报文重传率、从站应答时间、甚至哪个从站掉过一个帧。我在炼胶车间遇到过一次诡异问题:新装的远程I/O模块,每次打雷后都会短暂离线。怀疑接地,检查了N遍没问题。最后用记录仪长期监测,发现是开关电源瞬时电压跌落,导致模块复位。换个高品质电源,搞定。

对于EtherCAT,Wireshark抓包分析简直就是神器。看看ESC寄存器,看看分布式时钟偏差,比在那儿拍脑袋强一万倍。💡 所以别省那几千块钱工具费,停工一天的损失够买好几套。

一种另类思路:当总线死给你看时

一种另类思路:当总线死给你看时
一种另类思路:当总线死给你看时

有时候,你按照手册、最佳实践都做了,它就是不通。怎么办?我试过一个邪招:把所有模块断开,只留主站和最远端的从站——如果通了,再逐个加回来。这看似笨,却能立刻定位是中间哪个设备拉低了信号质量。不要迷信经验,经验有时是顽固的桎梏。工业现场总线毕竟是一个物理系统,遵循物理定律。退一步,用最原始的分割法,反而高效。

这几年,TSN(时间敏感网络)开始热起来,OPC UA over TSN号称要一统江湖。不过话说回来,真正的底层现场还会保留传统总线形态——因为简单、廉价、确定性强。对于咱们这些天天摸爬滚打的工程师来说,把一种总线吃透,再触类旁通,比追风口有用得多。

最后说个提气的:上次我给一套1998年投产的S5+Profibus系统做了个诊断优化,周期时间从12ms压到8ms,老设备焕发新生命。那种快乐,不搞现场的人永远不懂。
